钢制弯管结构单摆臂构件设计

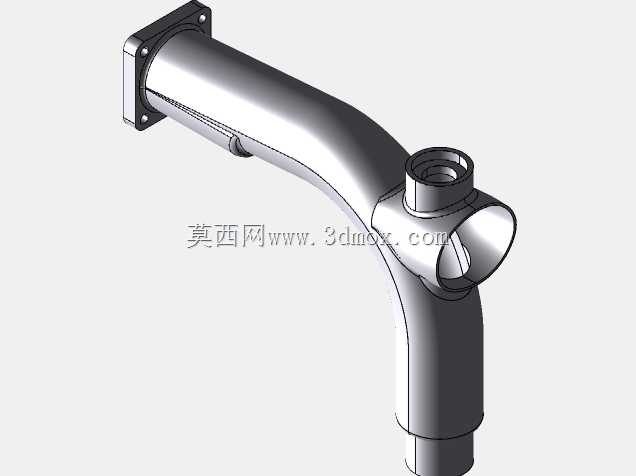

　　该钢制摆臂构件主要应用于需要实现往复摆动传动的机械连接场景，常见于两轮车辆的悬挂连接、小型游乐设施的摆动支撑、轻型输送设备的摆杆传动等工况，承担着连接固定基座与活动端部件、传递运动载荷、限定摆动轨迹的核心作用。从结构设计来看，构件主体采用一体化弯管成型思路，主体管段根据摆动行程需求设计为平滑过渡的弯曲构型，避免直角弯折带来的应力集中问题，管身壁厚经过载荷校核，能够承受摆动过程中产生的交变弯曲载荷与径向冲击载荷，长期往复运动下不易出现疲劳开裂问题。构件一端设置方形法兰安装支座，法兰面预留四个对称分布的安装孔位，可通过螺栓与固定基座实现刚性连接，法兰与管身衔接位置做了圆弧过渡补强，提升连接位置的结构强度，

　　避免安装位置受载后出现焊缝撕裂或变形问题。管身中部设置垂直于管段轴线的凸台接口，该接口可用于安装铰接销轴、传感器支架或是润滑管路，适配不同工况下的功能扩展需求，接口内孔加工有定位台阶，能够保证外接部件的安装同轴度，减少运动过程中的偏磨问题。构件另一端为开放的管端接口，可与活动端的连接轴套配合，实现摆臂绕固定轴线的往复摆动，管口边缘做了倒角处理，既方便装配时的轴套导入，也能去除加工毛刺避免装配划伤。从安装边界来看，法兰安装面的平面度有严格公差要求，保证安装后摆臂的摆动平面与设计平面重合，不会出现偏摆卡滞问题；摆臂的弯曲半径经过运动仿真校核，在全行程摆动过程中不会与周边相邻构件发生运动干涉，摆动角度范围可覆盖常规工况下的行程需求。

　　设计过程中针对构件的受力特点，在应力集中的弯管内侧、法兰衔接位置做了局部壁厚加强，在保证整体结构强度的前提下尽可能控制构件自重，降低摆动过程中的惯性载荷，提升运动响应速度。构件的所有安装孔位位置度公差控制在合理范围内，能够实现与标准件的直接适配装配，不需要现场二次修配，降低装配调试的工作量。管身表面的过渡曲面均做了平滑处理，没有突兀的棱角结构，既能够降低涂装前处理的难度，也能避免运动过程中剐蹭周边管线或是操作人员。在实际使用场景中，该摆臂可根据具体载荷需求调整材质热处理工艺，针对重载工况可选用高强度合金钢并做调质处理，针对轻载低冲击场景可选用普通碳素钢降低制造成本，构件的接口尺寸可根据配套部件的规格做参数化调整，适配不同设备的安装需求。
