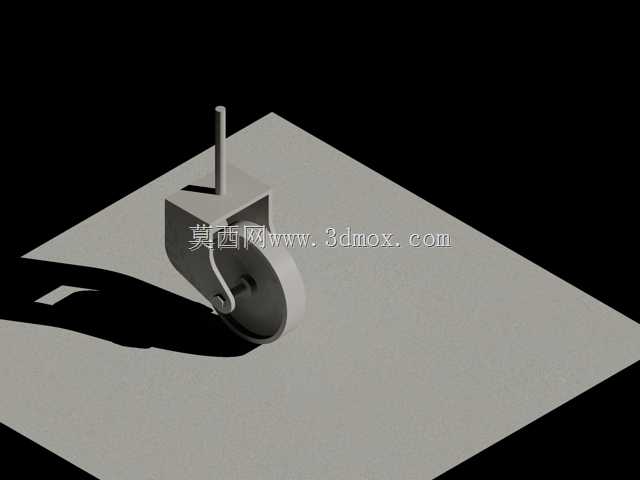

带安装插杆的定向支撑脚轮结构

　　这款脚轮属于小型定向行走支撑部件，核心应用场景集中在轻型工装推车、小型设备移动底座、工位周转架、实验室小型仪器台这类对移动灵活性有要求、同时承载负荷不高的设备端。从实际使用逻辑来看，这类插杆式安装的脚轮，相比平板安装款更适合圆管、方管类的型材支架安装，不需要额外焊接安装平板，直接将插杆插入型材端部的预留孔位，配合顶丝或者涨套结构就能完成固定，安装工序更简洁，也能适配不同壁厚的型材支架，在轻型周转设备、民用置物架、小型移动作业台的结构设计中应用十分广泛。

　　从功能特性上看，这款定向脚轮仅支持沿轮体切线方向直行移动，不具备水平转向功能，优势在于直行移动时轨迹稳定，不会出现万向轮在重载启动时的偏摆、卡滞问题，适合对移动轨迹有直线度要求的小型输送辅具、直线移动工位架使用。轮体采用单轮缘的圆弧面设计，接触地面时的压强分布更均匀，在环氧地坪、瓷砖地面、硬质PVC地面移动时不会留下明显压痕，轮面与支架之间采用销轴铆接的转动结构，转动副的间隙控制在0.1mm以内，既保证转动顺滑，也不会出现轮体晃动的问题，移动过程中的噪音控制在45分贝以内，适合对环境噪音有要求的车间、实验室场景使用。

　　设计思路上，这款脚轮的支架采用一体折弯成型的钣金结构，插杆与支架主体采用焊接固定，焊接位置做了圆角过渡处理，避免应力集中导致的支架断裂问题。轮架的折弯角度经过反复校核，保证轮体转动时不会与支架本体发生干涉，插杆的直径与常规20mm、25mm规格的型材内孔适配，安装时不需要额外扩孔或者加工异形结构，降低了安装端的加工成本。轮体的转动销轴采用台阶轴设计，两端通过铆压收口固定，不需要额外加装卡簧或者紧固件，减少了零件数量，也降低了长期使用过程中紧固件松动脱落的风险。

　　从外形尺寸与安装边界来看，这款脚轮的轮体直径为50mm，轮面宽度20mm，插杆直径10mm，插杆有效安装长度35mm，整体安装完成后，支架顶部到地面的总高度为75mm，轮架的最大外轮廓宽度为30mm，安装时需要在支架底部预留直径10.5mm的安装孔，孔位中心距离支架边缘的最小距离不小于18mm，避免轮体转动时与支架立柱发生摩擦。单轮的额定承载为30kg，四个脚轮配套使用时整体承载不超过100kg，适配总重量在100kg以内的轻型移动设备。安装时需要注意插杆的插入深度不小于30mm，若采用顶丝固定，顶丝需要顶在插杆的平面卡位上，避免使用过程中脚轮脱落；若采用涨套固定，涨套的涨紧力需要控制在80N以上，保证移动过程中不会出现脚轮晃动、偏移的问题。

　　在实际选型匹配时，这类定向脚轮通常会和同规格的万向脚轮搭配使用，一般是两个定向轮搭配两个万向轮，定向轮安装在设备的推行侧，万向轮安装在操作侧，既保证直行时的轨迹稳定，也能灵活转向，适配车间内狭窄通道的转向需求。轮体的材质选用硬质尼龙材质，耐磨性能优异，在干燥清洁的地面环境下使用寿命可达500km以上，不需要额外添加润滑脂，维护成本极低。支架表面采用喷塑处理，防锈能力强，在常规车间湿度环境下不会出现锈蚀问题，适合多数工业生产、民用置物的场景使用。
