13吨级挖掘机J250型铲斗齿适配组件

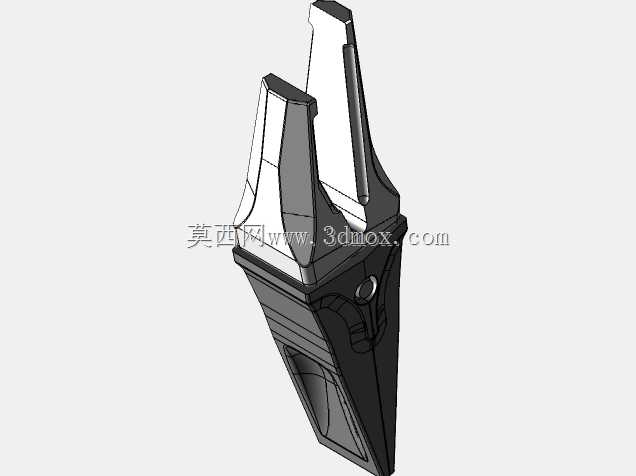

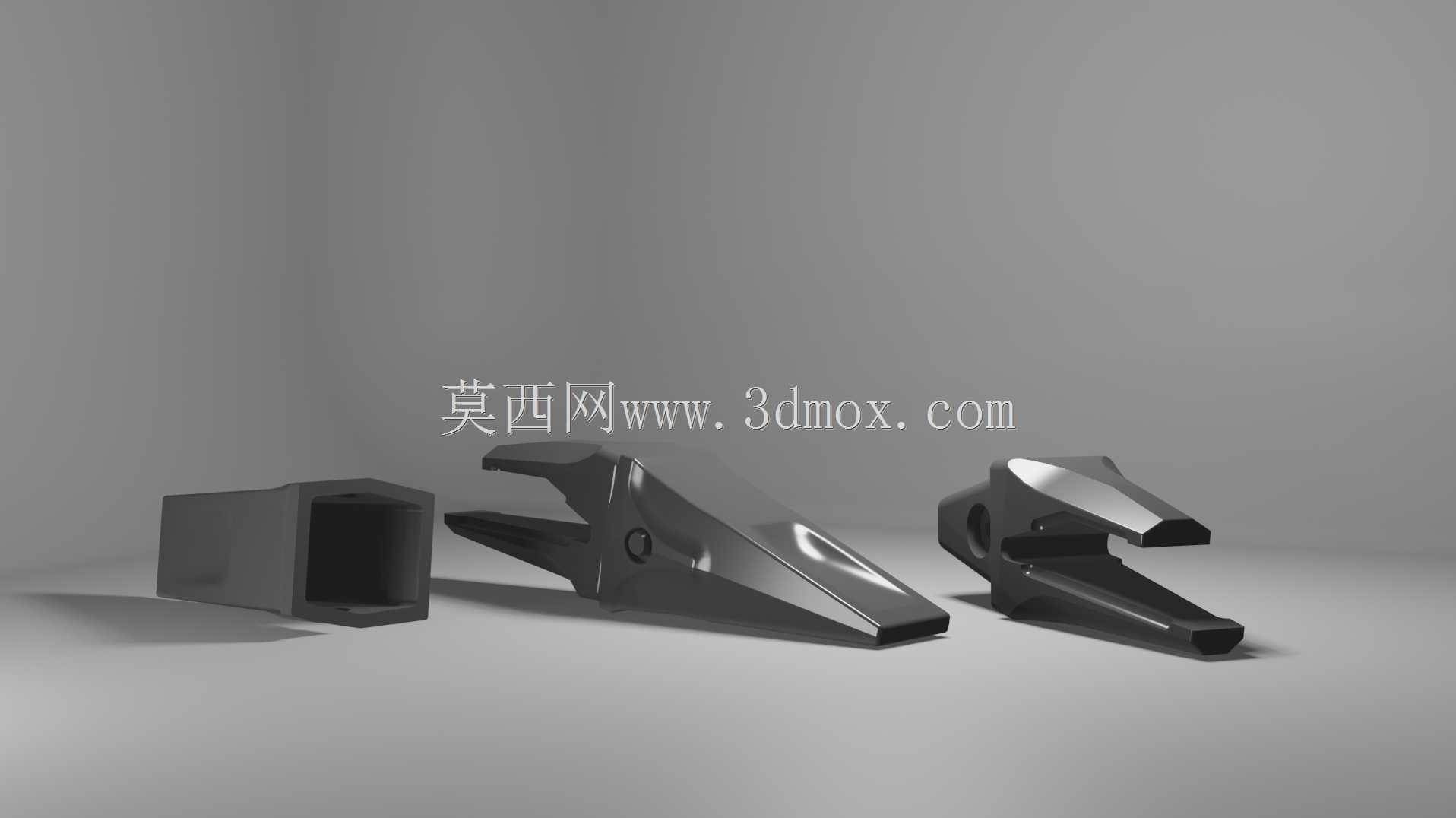

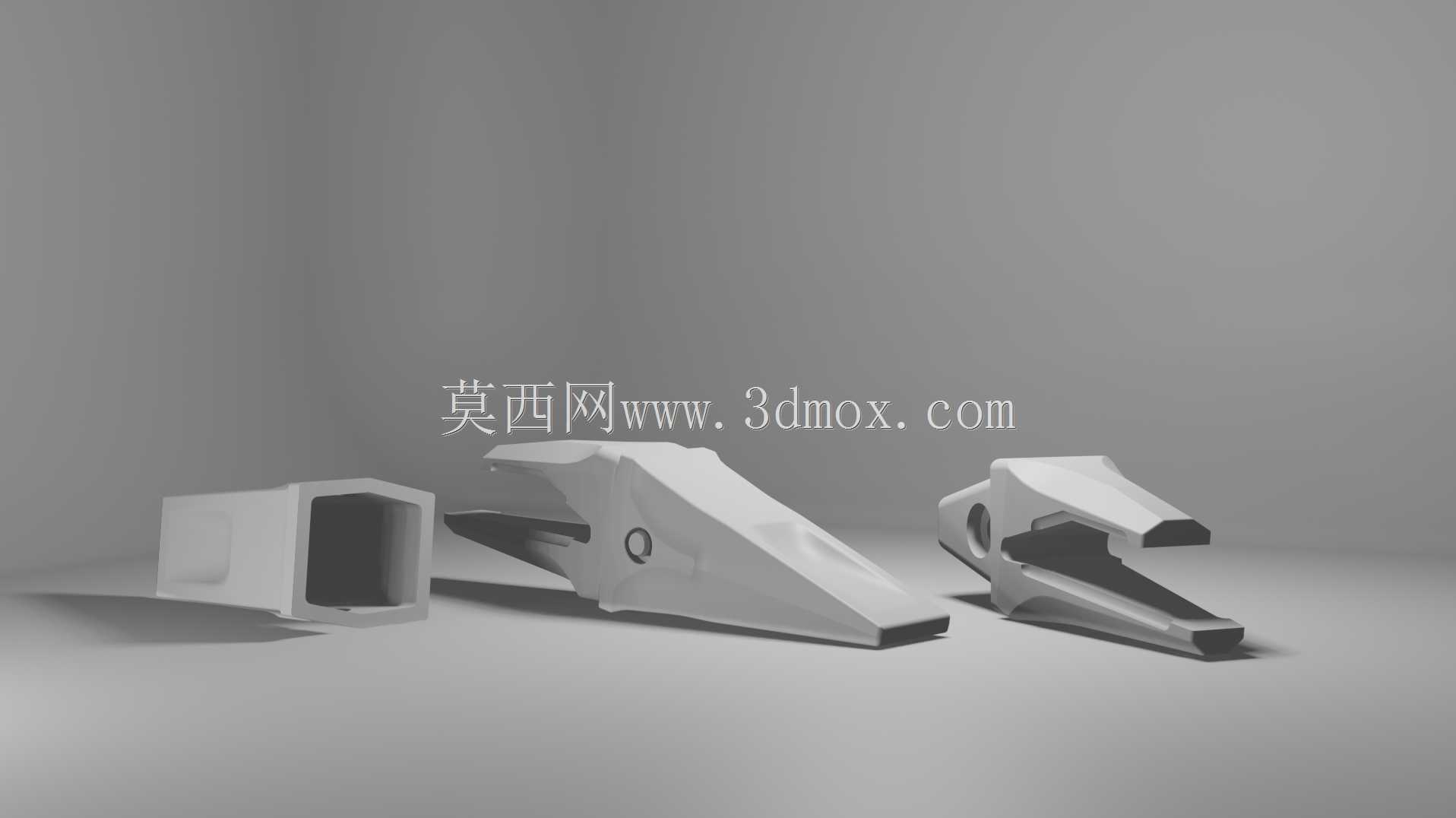

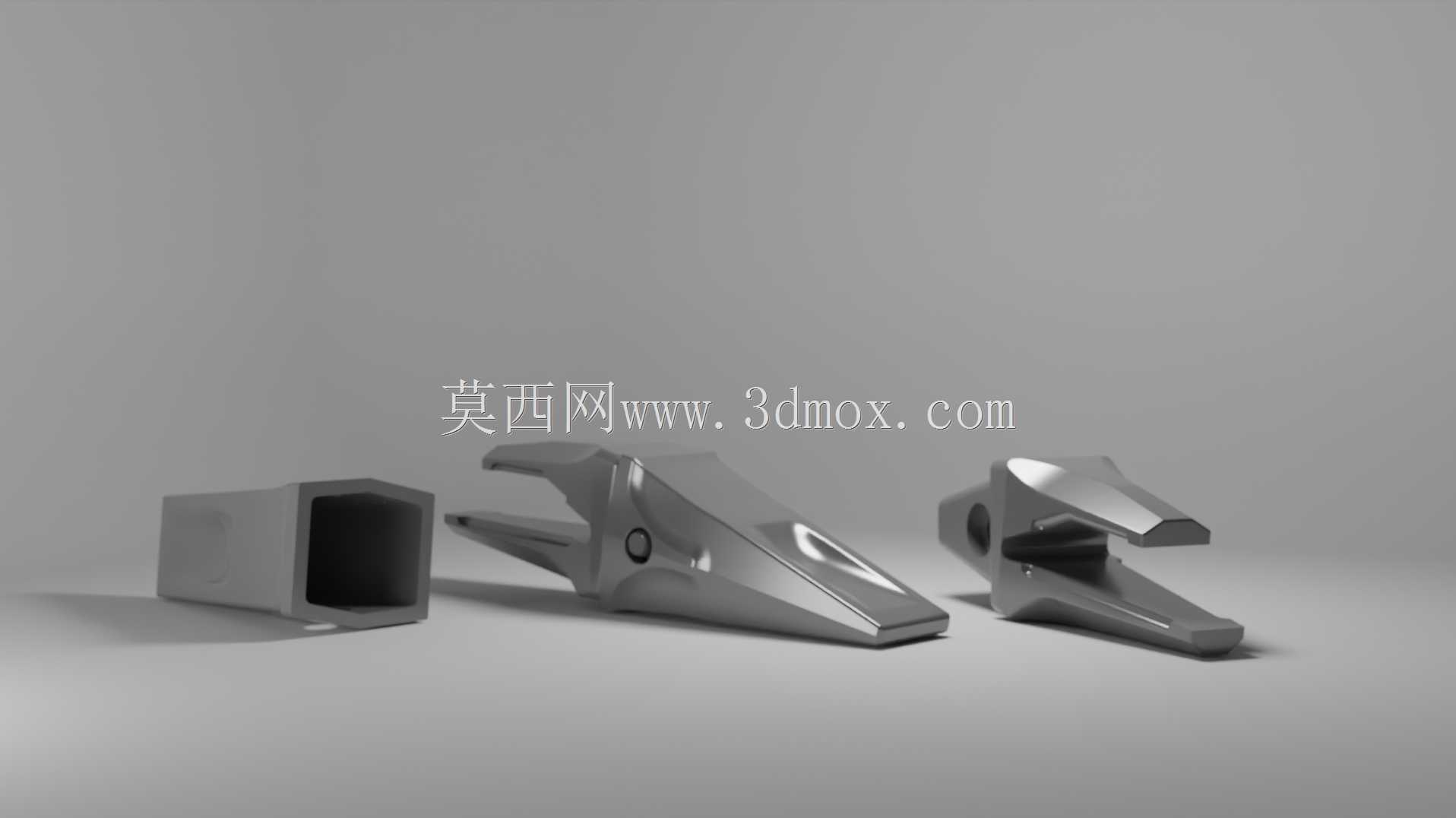

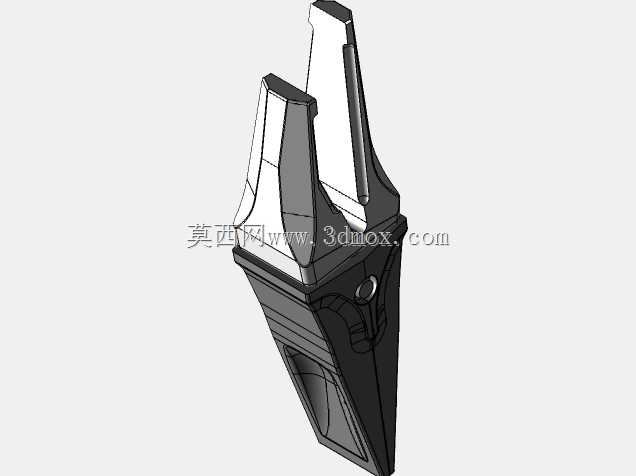

　　这套适配组件针对13吨级挖掘设备的铲斗作业端设计，核心解决常规铲齿在30mm磨损阈值下的快速更换与载荷传递问题，整套结构包含铲齿本体、连接适配器两个核心部分，所有配合面均按照矿山、土方施工的实际冲击载荷做了冗余校核。从实际工况出发，13吨级挖掘机常应用于小型土方开挖、市政管线施工、矿山表层剥离、农村基建场地平整等场景，作业过程中铲齿最先接触物料，承受切入阻力、侧向冲击、磨损三重作用，常规一体式铲齿磨损到30mm边缘后就需要整体更换，不仅耗材成本高，更换时的焊接、切割作业也会占用有效施工时间，这套分体式结构的设计思路就是把易磨损的齿尖部分和连接铲斗的适配器做功能拆分，适配器通过螺栓与铲斗斗唇固定，齿尖与适配器采用楔形自锁结构配合，

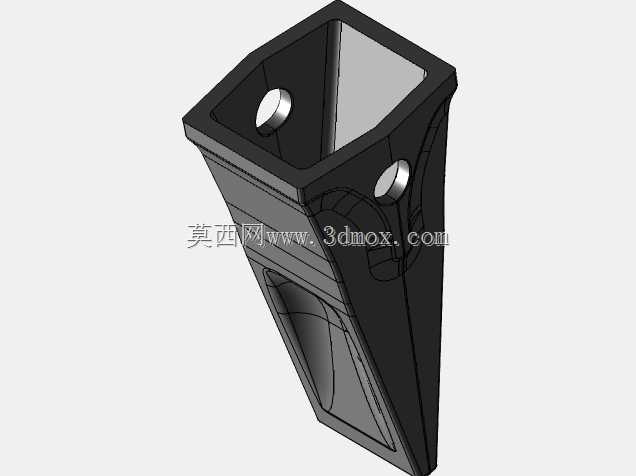

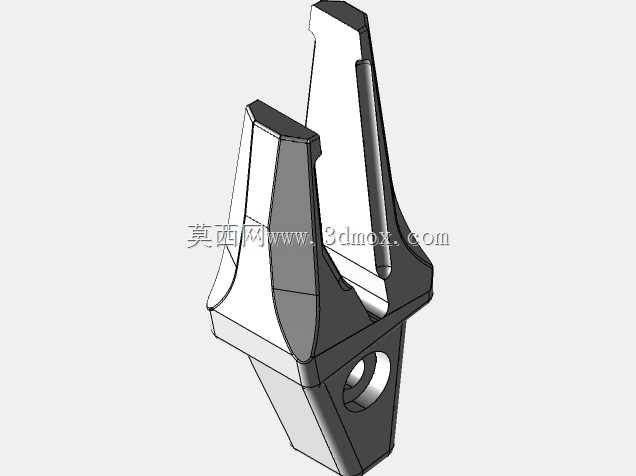

　　无需额外焊接固定，当齿尖磨损到临界值时，只需要敲击解锁销就能快速更换齿尖，适配器可长期重复使用，大幅降低易损件更换成本与停机时长。从结构设计细节来看，齿尖的切入面做了双斜面过渡，尖端角度控制在32度，既保证切入硬质土层、风化岩时的穿透力，又避免角度过小导致尖端强度不足容易崩裂，齿身两侧做了加厚的耐磨筋，对应作业时与物料摩擦最频繁的区域，厚度比常规同吨位铲齿增加4mm，可延长单次更换后的使用寿命；齿尖与适配器的配合面做了1:12的锥度设计，装配后可实现无间隙配合，作业时不会出现旷量晃动，避免配合面受冲击载荷出现压溃变形。适配器的安装边界完全匹配13吨级挖掘机标准J250齿座的安装尺寸，两个安装螺栓孔的中心距为120mm，

　　适配M20的高强度安装螺栓，适配器与斗唇贴合的面做了网格状防滑齿，安装后可增大接触面摩擦力，避免重载作业时适配器出现移位；适配器的齿座部分做了圆弧过渡，避免应力集中，在承受侧向冲击时可将载荷均匀分散到斗唇安装面，不会出现局部应力过大导致的断裂问题。从实际使用场景的适配性来看，这套组件可覆盖13吨级挖掘机90%以上的常规作业需求，针对土方作业可更换标准型齿尖，切入阻力小作业效率高；针对风化岩、碎石层作业可更换岩石型齿尖，尖端厚度更大抗冲击能力强；针对场地平整、路面破碎后的清理作业，可更换平口型齿尖，刮平效果更好。设计过程中针对不同工况的载荷做了有限元仿真验证，在最大12吨的切入载荷下，齿尖最大应力出现在耐磨筋位置，数值为420MPa，

　　低于高锰钢材料的屈服强度，安全系数达到1.8，可满足重载作业的强度要求；适配器在承受8吨侧向冲击载荷时，最大应力出现在安装螺栓孔位置，数值为360MPa，匹配40Cr调质处理后的材料性能，不会出现断裂变形。整套结构的外形尺寸完全适配原有铲斗的安装空间，齿尖伸出适配器的长度为185mm，作业时不会因为齿长过长导致撬动力矩过大损伤斗杆结构，也不会因为齿长过短导致切入深度不足影响作业效率；齿尖总宽度为85mm，与同吨位常规铲齿宽度一致，更换后不会改变铲斗的切入阻力特性，操作手无需调整作业习惯即可快速上手。在安装维护层面，这套组件的所有配合尺寸均做了公差控制，楔形配合面的公差控制在H7/h6，更换齿尖时无需打磨修配，拆下旧齿尖后直接将新齿尖敲入到位即可锁定，单人操作可在5分钟内完成单颗齿尖的更换，相比传统焊接式铲齿需要动火作业、冷却等待的流程，大幅缩短了维护时间，尤其适合野外施工没有电源、焊接设备的场景。针对磨损特性，齿尖的磨损区域做了厚度梯度设计，从尖端到根部厚度逐渐增加，当磨损到30mm临界值时，剩余厚度仍能保证基本作业强度，不会出现突然断裂的情况，给操作手留出足够的更换缓冲时间，避免作业过程中齿尖断裂导致铲斗斗唇直接接触物料造成不可逆磨损。
