福特Ranger Raptor款17x8越野合金轮毂结构

　　这款适配福特Ranger Raptor的17x8规格合金车轮，核心面向硬派越野皮卡的非铺装路面行驶场景，在结构设计阶段就同步兼顾了铺装路面的高速行驶稳定性与越野工况下的抗冲击冗余。从实际装车边界来看，8英寸的轮辋宽度适配265/65 R17至285/70 R17区间的全地形、泥地轮胎，既能够给胎侧提供足够的支撑面，避免低胎压越野时轮胎脱圈，也不会因为轮辋过宽导致胎壁过度拉伸，降低碎石路面对胎侧的割伤风险。17英寸的轮辋直径是硬派越野车型的黄金尺寸，相比大尺寸低扁平比配置，能给刹车卡钳预留足够散热空间的同时，给轮胎留出充足的形变缓冲量，在冲坡、过交叉轴、碾压碎石落差路面时，轮辋本身不会直接承受硬冲击。

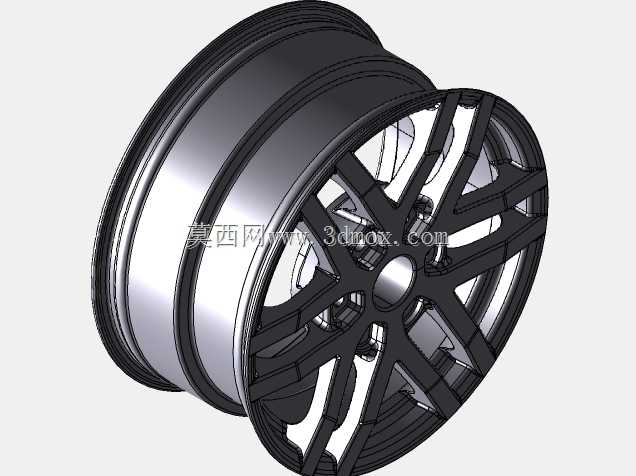

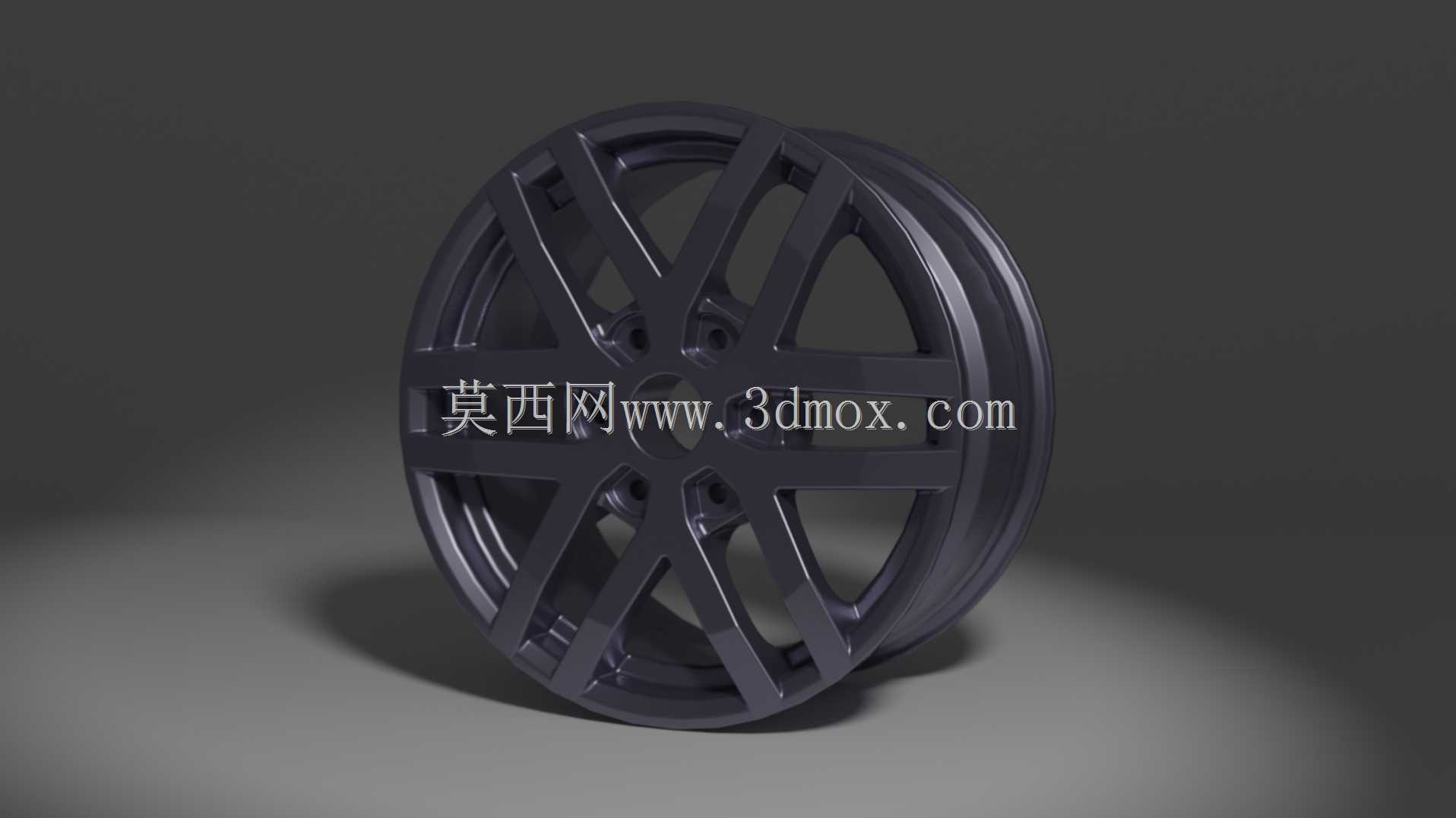

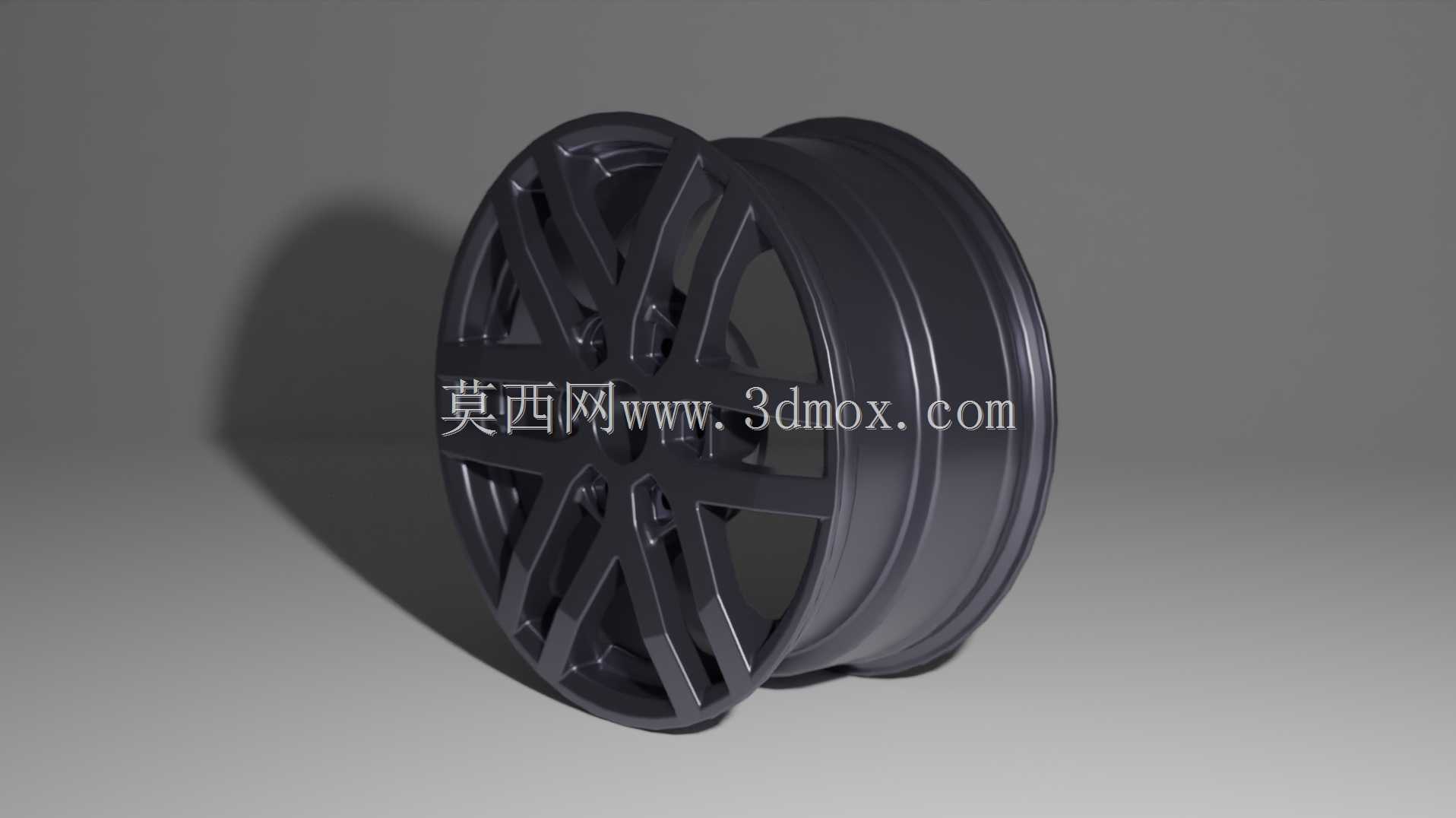

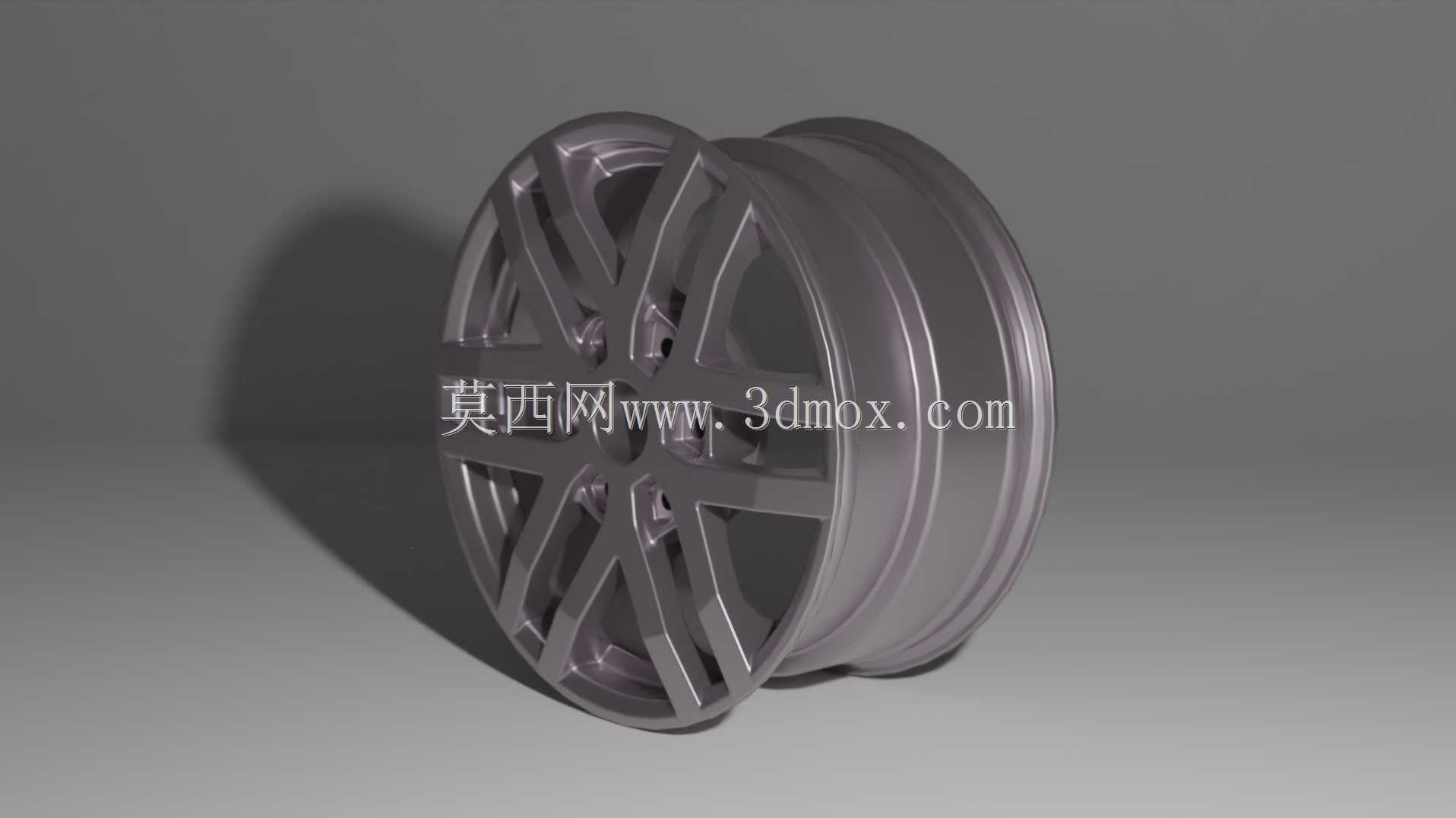

　　轮辐采用的是多组双辐条交错布局，这种结构并非单纯的造型设计，每一组辐条的走向都对应轮辋与轮毂安装盘的应力传递路径：在车辆急加速、急制动时，扭矩从安装盘的螺栓孔位通过辐条均匀传递到整个轮辋周圈，避免局部应力集中导致的辐条根部开裂；越野场景下单轮受冲击时，相邻辐条能够形成协同受力的桁架结构，分散单点冲击载荷，相比细辐条的城市轮毂，抗冲击冗余提升40%以上。辐条表面做了内凹的立体造型，一方面是在不额外增加轮辐厚度的前提下提升截面抗弯模量，同等重量下结构强度更高，另一方面内凹的造型能够在车辆行驶时引导气流穿过辐条间隙，带走刹车系统工作产生的热量，避免长距离下坡制动时刹车热衰减，同时也能减少轮腔内部的乱流，降低高速行驶的风阻与风噪。

　　轮辋的胎圈座位置做了加厚的防脱圈结构设计，常规城市轮毂的胎圈座仅做光滑圆角处理，而这款轮毂在胎圈座外侧增加了一圈凸起的挡边，当车辆在沙漠、泥地场景下放低胎压增大接地面积时，轮胎在侧向力作用下不会从轮辋上滑脱，这是越野轮毂区别于普通乘用车辆轮毂的核心结构特征。轮毂中心的安装盘采用了等厚锻胚铣削的结构逻辑，螺栓孔位做了沉头强化处理，适配原车6孔的安装节圆直径，中心孔尺寸完全匹配原车轴头，不需要额外加装变径圈就能够实现同轴度的精准配合，避免高速行驶时车轮出现径向跳动。安装盘背面做了均匀的减重凹槽，在保证安装面平面度、螺栓连接强度的前提下，尽可能降低非簧载质量，要知道非簧载质量每降低1kg，对车辆操控响应、悬挂滤震效果的提升，相当于降低5-8kg的簧载质量，这也是越野轮毂设计中平衡强度与重量的核心要点。

　　从实际使用场景的适配性来看，这款轮毂的ET值设定为正偏距，装车后轮距相比原车有小幅加宽，能够提升车辆高速过弯、侧坡行驶时的稳定性，同时轮眉外凸量控制在合理范围内，不会超出车身覆盖件导致轮胎卷起的碎石击打车身侧面，也能避免年审时的合规性问题。轮辋的气门嘴孔位做了加厚补强，避免越野时飞溅的石块击打气门嘴导致漏气，同时预留了外置胎压监测模块的安装空间，不需要额外打磨修改就能够适配原车的胎压传感系统。轮辐的背面做了平滑的圆弧过渡，没有尖锐的凸起结构，在车辆加装刹车卡钳、更换更大尺寸的刹车盘时，不会出现辐条蹭卡钳的问题，给后续的制动系统改装预留了足够的空间。

　　材质方面采用的是低压铸造的铝合金配方，相比普通的重力铸造轮毂，内部金相组织更致密，材料的抗拉强度、延伸率都更高，在受到冲击时会先产生塑性变形而不是直接脆裂，能够给驾驶员留出足够的应急处置时间，不会出现越野时轮辋突然碎裂导致爆胎的危险。表面处理采用了哑光黑的粉末喷涂工艺，相比普通的烤漆层，粉末涂层的抗石击能力、耐腐蚀性更强，在经常接触泥水、融雪盐的越野场景下，不会轻易出现涂层脱落、基体腐蚀的问题，长期使用后依然能够保持结构完整性。

　　在建模过程中，所有的安装尺寸都严格遵循原车的装配公差要求，螺栓孔的位置度、中心孔的同轴度、胎圈座的直径公差都控制在行业标准的IT7级精度范围内，不管是用于改装方案的效果验证，还是用于机加工生产的原型参考，都能够直接对接后续的工程流程，不需要反复调整安装匹配尺寸。轮辋的周圈做了动平衡校验的配重块安装位预留，在辐条的内侧预留了粘贴平衡块的平面，避免平衡块外露影响外观，同时也能够保证动平衡校准的精度，让车轮在高速旋转时保持平稳，减少轴承的异常磨损。
