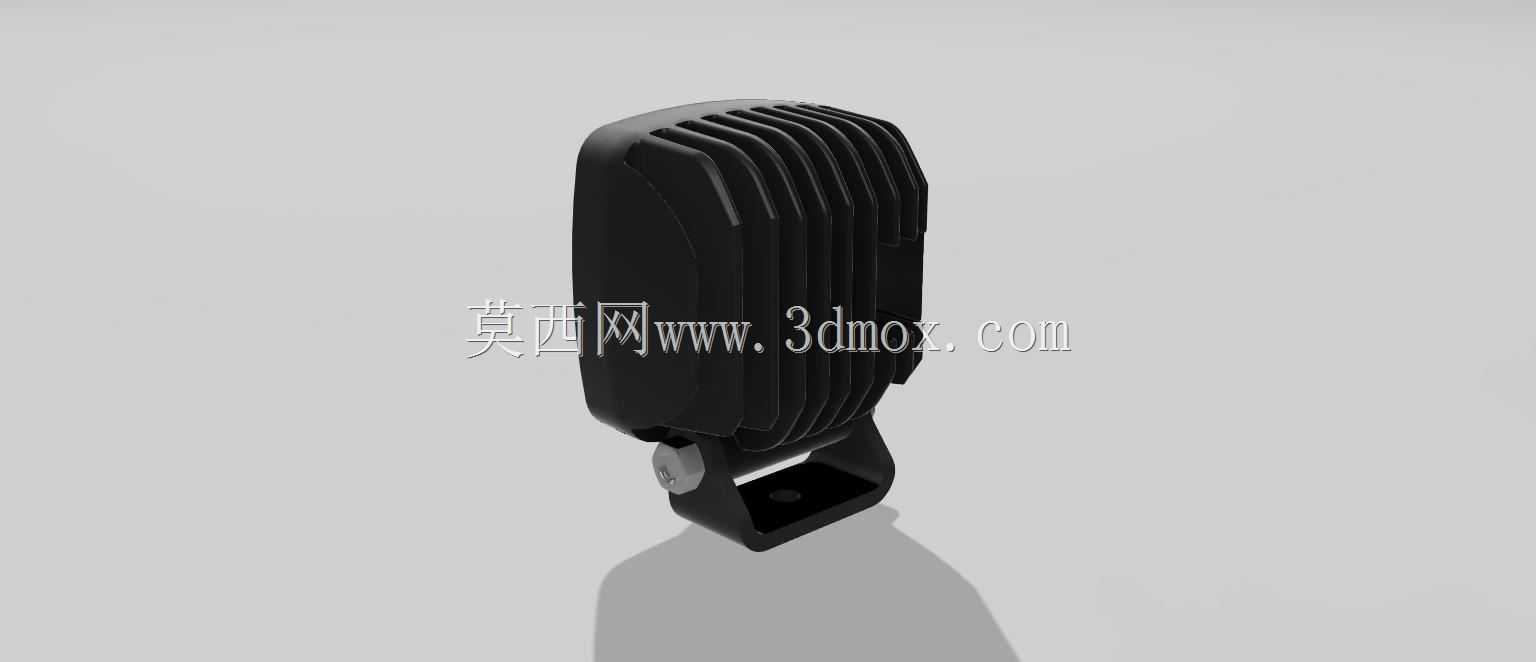

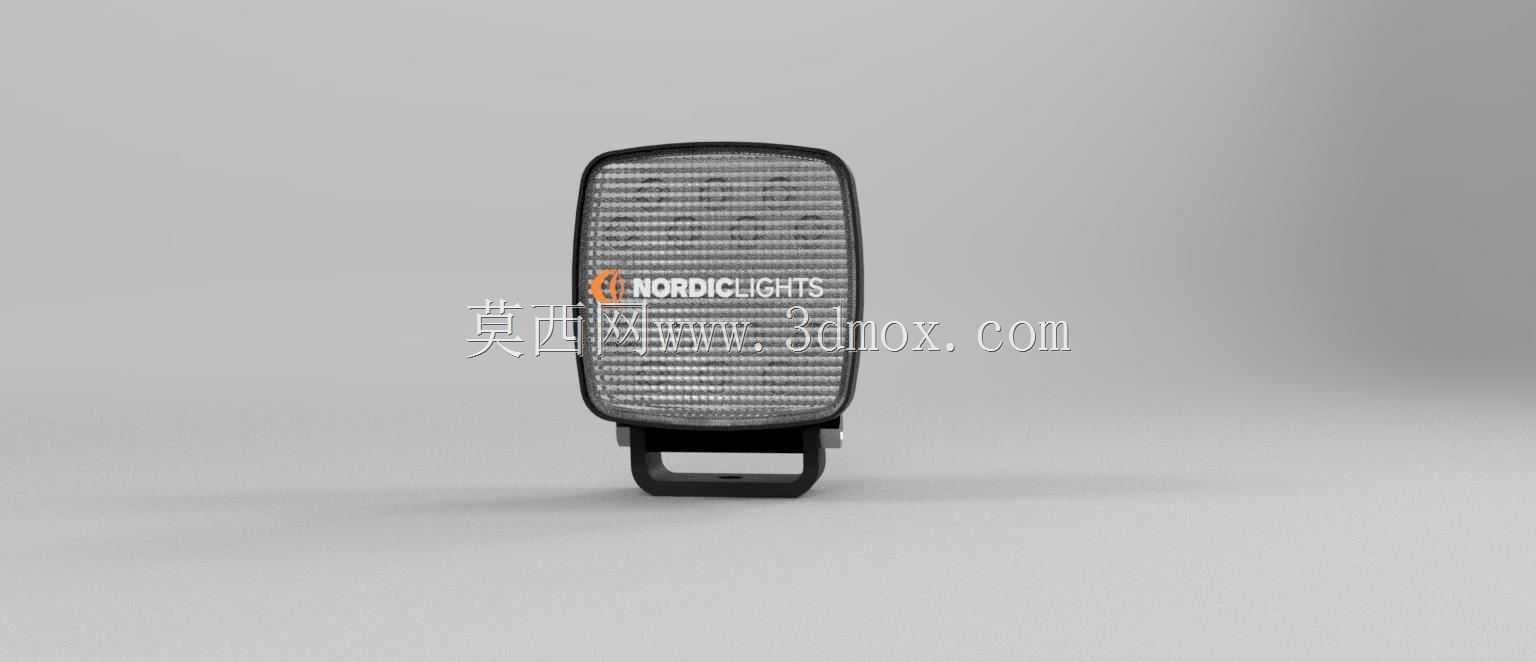

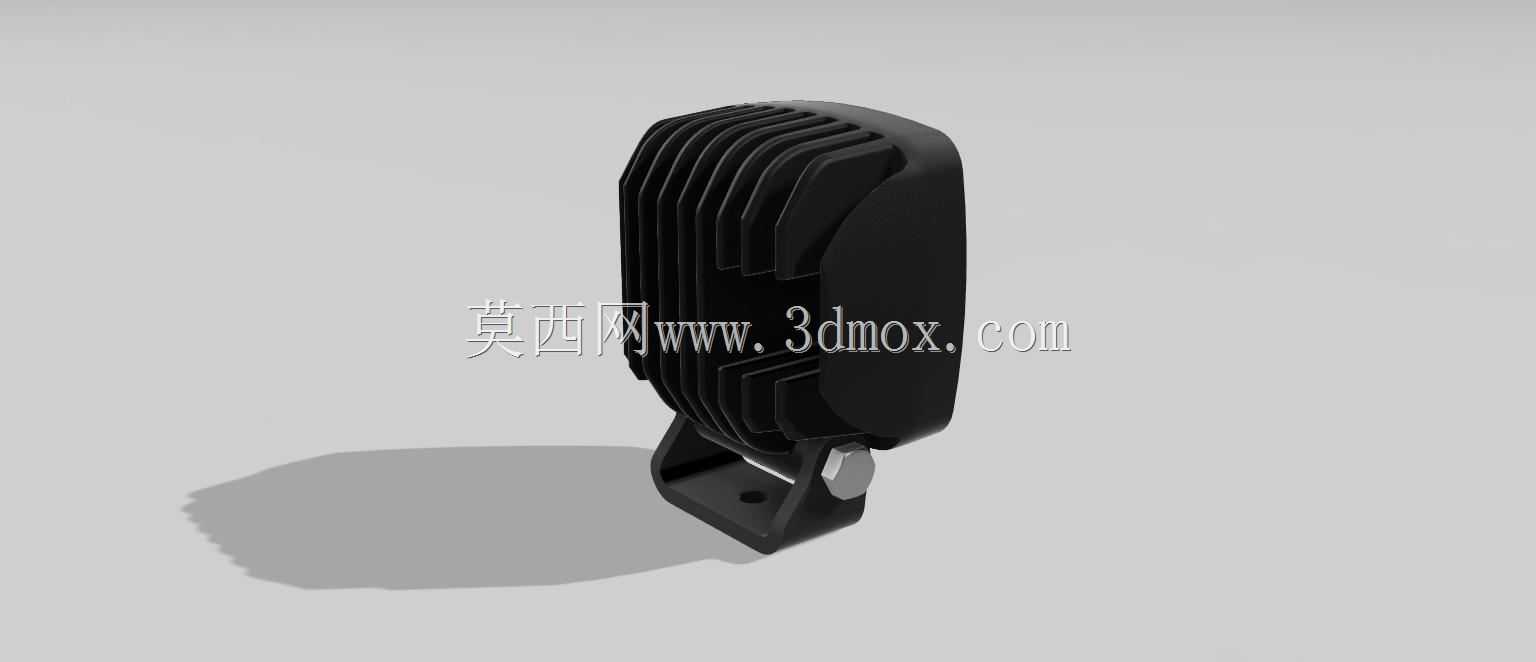

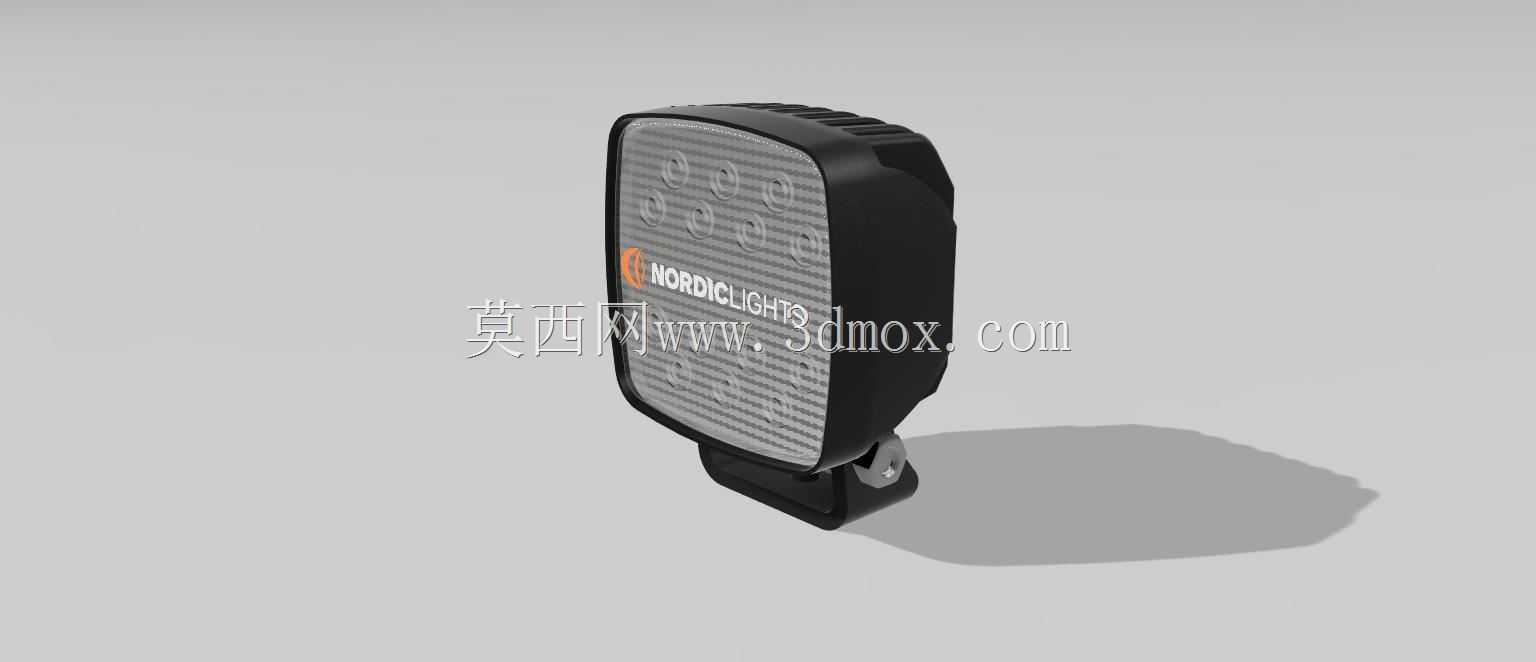

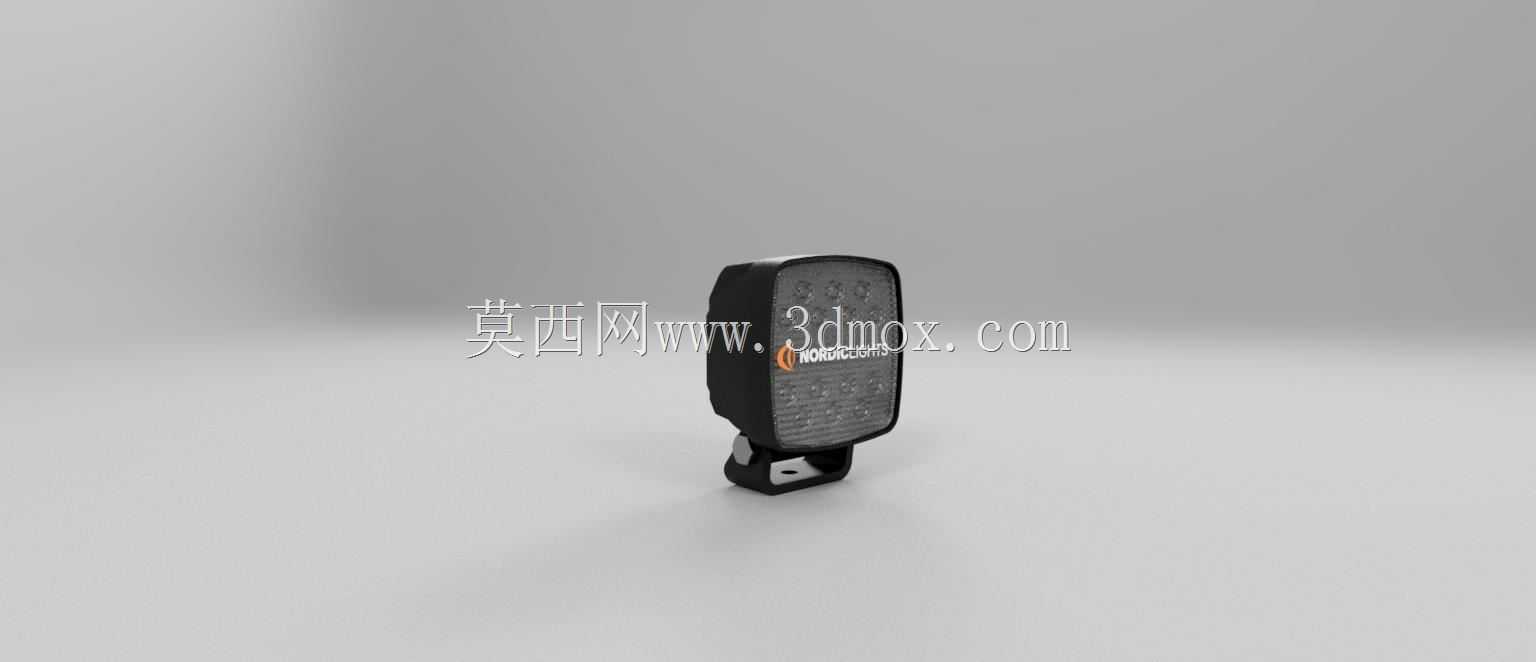

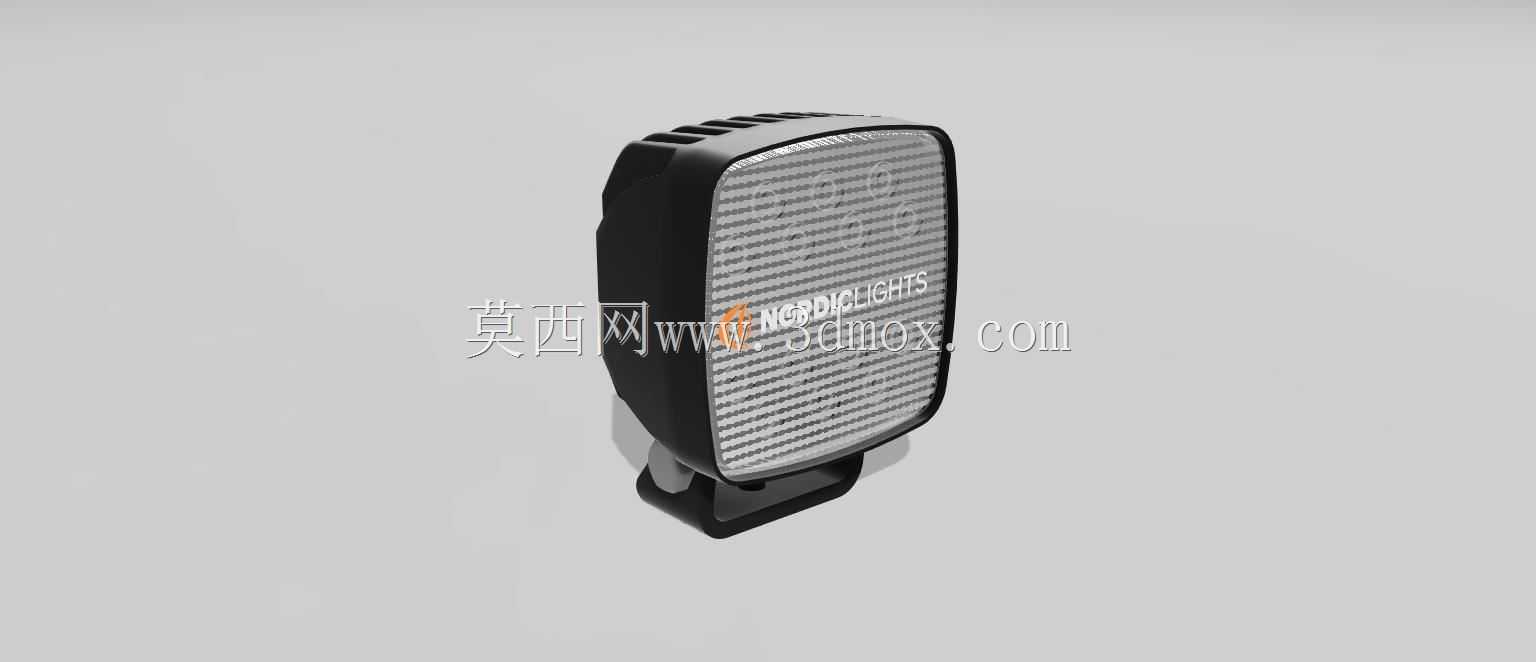

车载越野重型LED工作照明灯结构设计

　　这款LED工作灯的结构设计，首先要考虑的是户外非铺装路面作业的复杂工况，不管是UTV穿越、林地越野、拖拉机田间作业，还是工程车辆夜间施工，这类照明设备都要扛得住持续的振动冲击，还要能应对泥水、扬尘、温差变化带来的老化问题。从外形结构来看，灯体采用方正带圆弧过渡的壳体造型，正面的格栅式透镜罩做了内凹防护设计，避免行驶中飞溅的碎石直接击打透镜表面，透镜表面的棱纹结构是经过配光设计的，能够把LED灯珠的光线打散成均匀的宽幅光斑，不会出现中心亮度过高、边缘照明缺失的问题，作业时能覆盖更大的视野范围，减少视觉盲区。

　　底座部分采用了可调节角度的铰接式安装结构，安装脚的开孔尺寸适配主流的车载安装支架，不管是固定在车辆前杠、车顶行李架、侧杠还是工程机械的作业臂上，都能通过铰接结构调整照射角度，调整到位后通过锁紧螺栓固定，在持续振动的工况下也不会出现角度偏移的问题。灯体的密封结构做了多层设计，透镜和壳体之间、壳体和底座之间都设置了密封胶条，能够阻挡高压水枪冲洗时的进水，也能阻挡扬尘进入灯体内部，避免灯珠积灰影响照明效果，同时壳体采用导热性较好的合金材质，背部虽然没有做夸张的散热鳍片，但通过壳体本身的大面积接触就能把LED工作时产生的热量传导出去，保证长时间点亮时灯珠不会因为过热出现光衰，延长使用寿命。

　　在实际选型匹配的时候，要注意安装边界的预留，灯体的整体厚度不会突出安装面过多，避免车辆在狭窄路段穿行时被树枝、障碍物刮蹭，接线部分采用了防水接插件，和车辆线束对接的时候不需要额外做复杂的绝缘处理，接插件本身的锁止结构能避免越野颠簸时出现接头松脱断电的问题。从结构建模的角度来看，这款灯的各个部件拆分逻辑很清晰，透镜罩、灯珠基板、壳体、铰接支架、安装脚都做了独立的结构设计，装配间隙预留合理，既不会因为间隙过大出现晃动异响，也不会因为间隙过小导致装配困难，后期如果要做改型设计，比如调整灯珠数量、变更安装孔位，只需要修改对应部件的参数即可，不需要对整体结构做大幅度调整。

　　这类工作灯的配光设计和普通车载行驶灯有明显区别，行驶灯更注重远距离的照射范围，而工作灯更侧重近距离的宽幅均匀照明，不管是夜间检修车辆、装卸货物，还是在复杂地形穿越时观察路面障碍，均匀的光斑能减少眼睛的疲劳感，不会因为明暗差太大导致判断失误。灯体表面的涂层采用了耐候性的哑光处理，不会因为长期紫外线照射出现涂层脱落、壳体变脆的问题，在零下低温的环境下，壳体材料也能保持足够的韧性，不会因为轻微的撞击就出现碎裂。安装脚的厚度做了加强处理，固定螺栓的规格适配车载常用的标准件，不需要单独定制特殊规格的紧固件，后期维护更换的时候很容易找到替换配件。

　　在做三维结构校核的时候，要重点关注铰接部位的强度，模拟车辆在颠簸路面的振动载荷，验证铰接轴和安装脚的应力分布，避免长期使用后出现金属疲劳断裂的问题，同时还要验证灯体内部的走线空间，保证线束在角度调整的时候不会被壳体挤压，出现绝缘层破损短路的隐患。透镜的材质选用抗冲击的光学材料，即使被小碎石击打也不会出现碎裂，只会出现轻微的划痕，不会直接导致照明功能失效。整体结构没有多余的复杂设计，所有的造型都是为了满足实际使用的功能需求，没有为了外观做冗余的装饰结构，这也是工业车载设备设计的核心逻辑，所有结构设计都要服务于可靠性和实用性，在满足性能要求的前提下尽可能简化结构，减少故障点，降低后期维护的成本。
