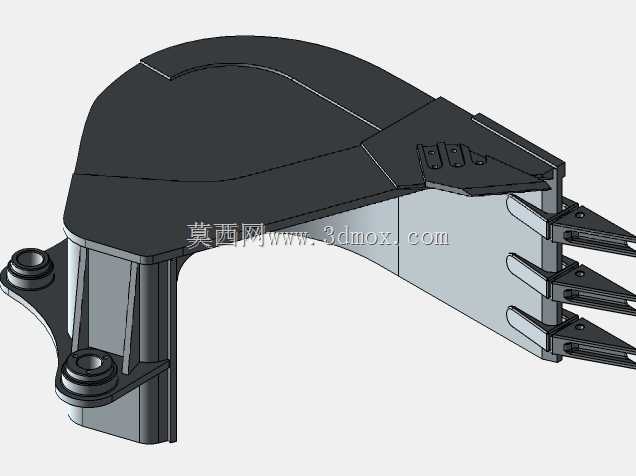

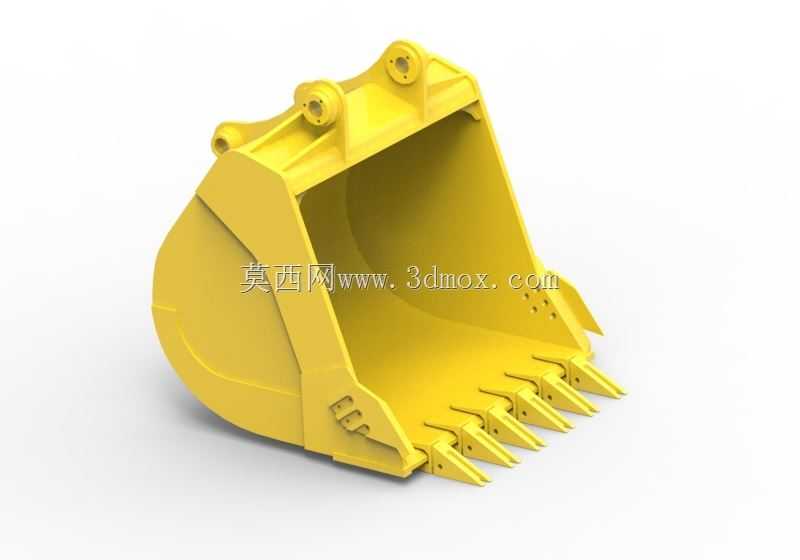

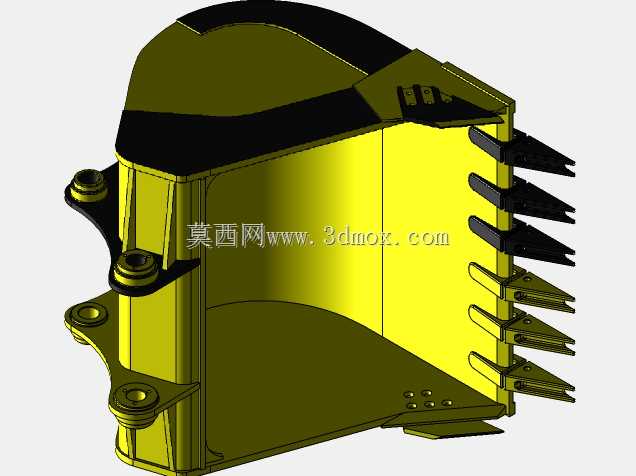

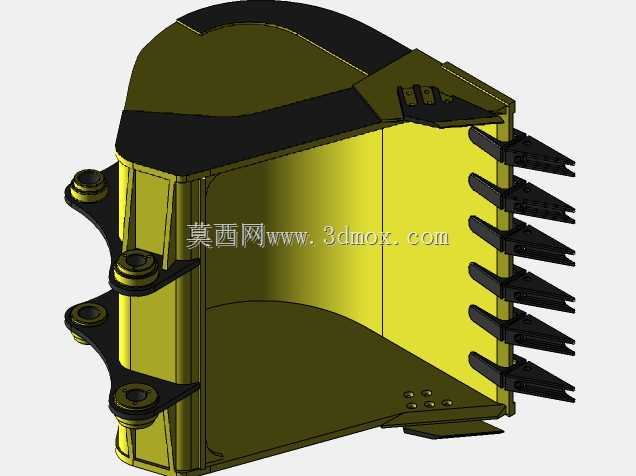

作为常年跟工程机械三维建模打交道的结构工程师,做铲斗这类属具的设计,最先要锚定的永远是实际作业场景的边界——毕竟不同工况下的铲斗,从板材选型到齿座排布逻辑完全是两个思路,这个模型对应的是通用土石方作业兼顾轻度矿场剥离的重型铲斗,不是那种挖松散沙土的轻量化斗,也不是硬岩破碎工况的加厚岩石斗,定位卡在两者中间的通用重载款。先从安装边界说起,这类铲斗的上部铰接耳板是跟斗杆、摇杆直接匹配的,两个主铰接孔的同轴度公差必须控制在0.1mm以内,不然装到挖机上会出现偏磨,作业时斗体晃动,不仅伤铰接销,还会让整个工作装置的受力偏载,提前出现焊缝疲劳。耳板的厚度是跟对应挖机吨位匹配的,这个斗适配的是20吨级的主流挖机,耳板采用双层板贴焊结构,
铰接孔内压装耐磨铜套,铜套内壁开有储油槽,日常打黄油的时候能让润滑脂均匀覆盖销接触面,避免干磨。再看斗体的结构,弧形的斗背板是整个斗的受力主体,弧度设计不是随便画的曲面,要兼顾两个核心需求:一是挖掘时物料能顺着弧面顺利滑入斗内,减小切入阻力;二是卸料的时候斗内不存料,尤其是沾湿的黏土,不会粘在斗背板上卸不干净,影响单次作业的有效载荷。斗的侧刃板比斗侧板高出一截,侧边做了倒角过渡,挖掘的时候侧刃能先切入土体,避免侧板直接蹭到作业面造成额外阻力,侧刃上预留了侧齿安装孔,要是遇到硬质土层作业,可以加装侧齿保护侧刃板,减少侧边磨损。斗前部的斗唇部分是磨损最严重的区域,这个模型里斗唇采用了加厚的耐磨钢板,齿座是直接焊接在斗唇上的,
六个斗齿的排布间距是经过计算的,齿尖突出斗唇的长度一致,每个齿座的焊接位置都做了坡口,保证焊透,避免作业时受冲击载荷出现齿座脱落的问题。斗齿是可更换的结构,用卡销固定在齿座上,磨损到限之后不用割焊,直接敲出卡销就能换新齿,现场维护效率很高。斗的两侧加强筋从耳板位置一直延伸到斗唇侧部,把上部铰接的受力直接传导到整个斗体框架上,避免应力集中在耳板焊缝位置,很多小厂做的铲斗用没多久耳板开裂,就是因为加强筋的排布没做力流传导优化,载荷全堆在焊缝上。再说到实际作业的功能特性,这个斗的斗容是匹配20吨级挖机的回转、提升载荷能力设计的,不会盲目做大斗容导致挖机翘尾或者液压系统过载,斗口的宽度跟挖机的作业半径匹配,修边坡的时候能一次带出平整的坡面,
不用反复修整。日常做这类模型的时候,很多新手容易忽略的是焊接预留量,比如耳板跟斗背板的焊接位置,要预留出焊脚的空间,不然装配的时候会出现干涉,还有斗体内侧的焊缝要做打磨过渡,不然粘料之后很难清理。另外,斗的后部做了防撞的加强块,挖机收斗的时候难免会碰到小臂或者地面,加强块能避免斗背板直接被撞变形。从选型角度说,这类通用重型铲斗适配的场景很广,房地产项目的基坑开挖、市政道路的路基土方作业、小型矿山的表土剥离、砂石料场的物料装卸都能用,不用频繁更换属具,平衡了作业效率和耐磨寿命,不像岩石斗自重太大,挖松散土的时候能耗高,也不像轻量化斗碰到硬土层就容易变形。建模的时候要特别注意各个铰接点的相对位置,要跟挖机工作装置的连杆参数匹配,保证铲斗的挖掘角度、卸料角度都在合理范围内,不会出现挖收不到位、卸料角度不够倒不干净料的情况,比如当斗杆收回到最短位置、铲斗翻转到最大卸料角的时候,斗内的物料要能完全靠自重滑出,这个角度一般要大于45度,建模的时候要做运动仿真验证,不能只画静态结构。还有斗齿的角度,齿尖的切入角要跟挖掘时的斗齿运动轨迹匹配,保证挖掘时齿尖是垂直切入作业面,而不是齿面蹭着土层走,那样不仅阻力大,还会加速斗齿的磨损。
