F1学生赛车快拆式方向盘结构设计

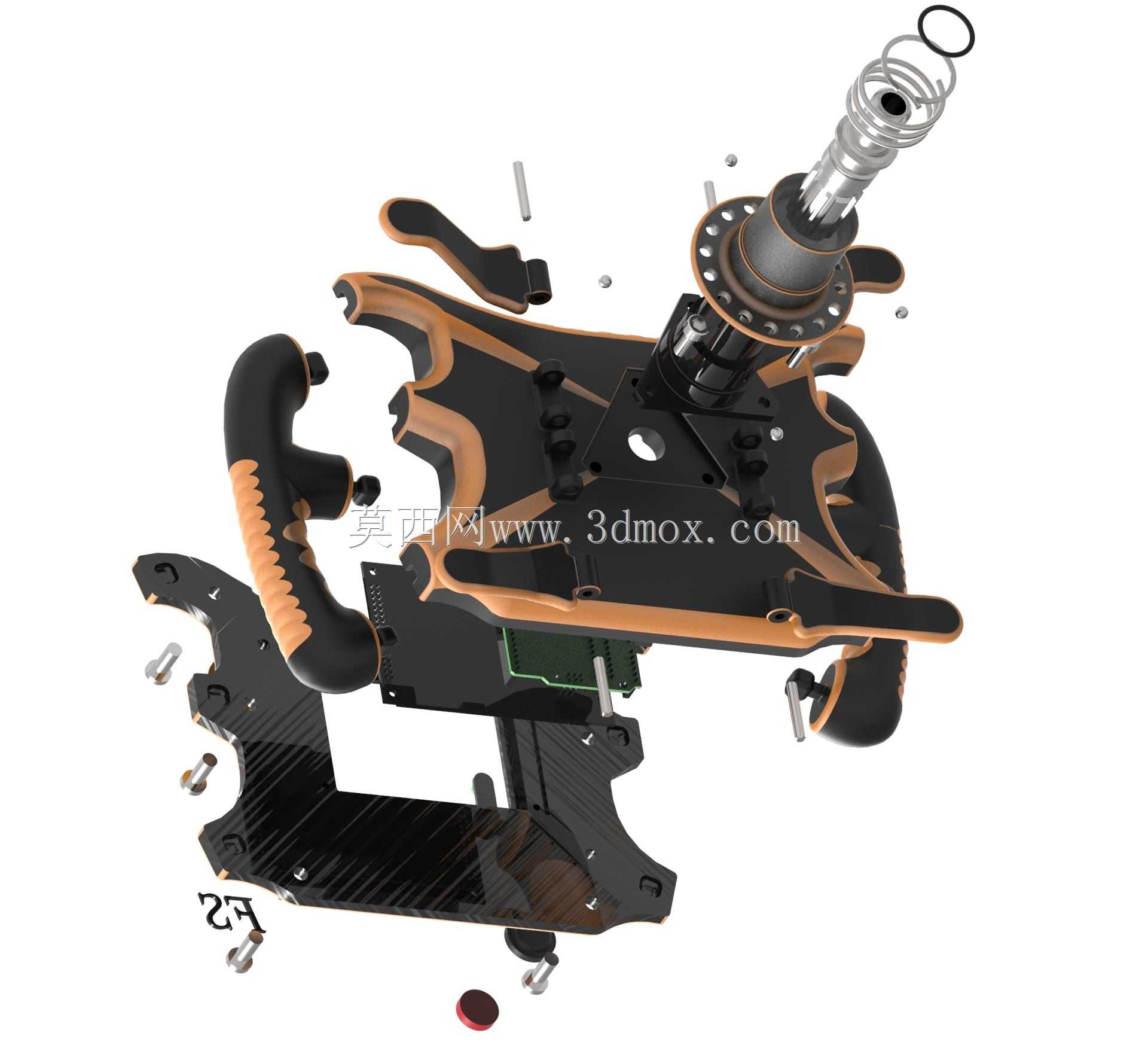

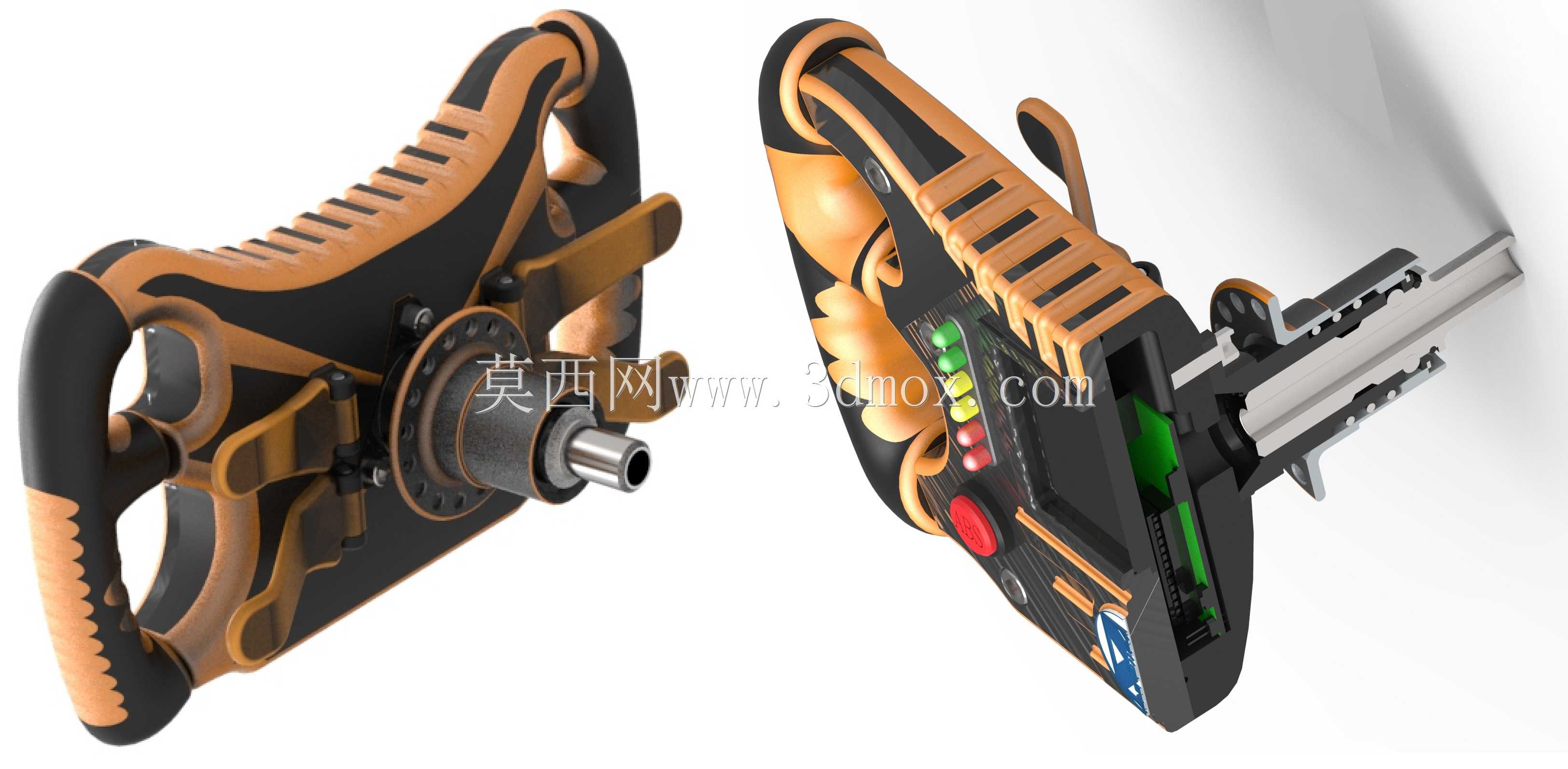

　　该方向盘结构专为单座方程式类学生赛车开发，核心围绕赛事场景下的快速进出舱、操控精准性、功能集成度三大核心需求设计，完全适配大学生方程式赛车的驾驶舱布局与赛事规则要求。从实际赛事应用场景来看，方程式赛车座舱空间极为紧凑，驾驶舱开口尺寸受限，车手穿戴全套赛车服、头盔与汉斯系统后，常规固定式方向盘会直接阻挡车手进出舱的通道，因此这套结构集成的快拆释放机构是核心功能模块，快拆机构采用轴向定位+周向锁止的结构形式，锁止状态下可完全传递转向力矩，不存在转向虚位，触发释放按键后可在1秒内完成方向盘与转向柱的分离，车手进出舱时可直接取下方向盘，落座后对准花键推入即可自动锁止，完全满足赛事中紧急情况下的快速离舱要求。

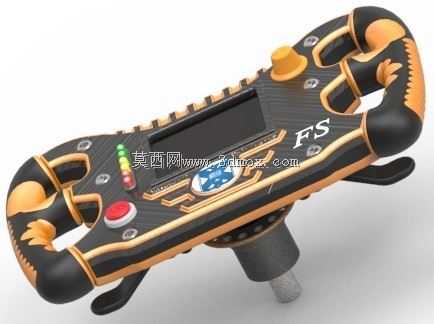

　　从功能集成维度看，方向盘本体整合了赛事驾驶所需的全部核心操控与反馈元件，正面预留的显示屏安装位可直接对接赛车的数据采集系统，实时显示车速、发动机转速、水温、电池电压、圈速等核心行车参数，无需车手将视线偏离赛道去查看仪表台；侧边布置的多色状态指示灯可对应不同的车辆报警阈值，从下到上依次对应故障预警、转速升档提示、赛事旗语信号等功能，车手通过余光即可识别车辆状态；正面设置的红色急停按钮可在车辆出现失控、油路电路故障时直接切断整车动力输出，符合赛事安全规则要求；顶部的黄色旋钮为功能选择旋钮，可切换不同的动力输出map、调整刹车配比，适配不同赛道的驾驶需求。

　　人机工程设计层面，盘体的握持区域采用非对称的异形轮廓，完全贴合人手抓握时的指关节弧度，握持位的包胶区域做了防滑纹理处理，即使车手佩戴防滑赛车手套、手心出汗的情况下也不会出现打滑问题；所有按键与旋钮的布置位置都经过 reach 仿真验证，车手保持双手握持方向盘的标准驾驶姿态时，手指无需离开握持位即可触碰所有操作元件，避免操作时出现转向失控的风险；盘体表面的碳纤维纹理覆层不仅是外观设计，实际结构中盘体骨架采用碳纤维复合材料模压成型，在保证结构强度的前提下最大限度降低了整体重量，减少转向柱的转动惯量，提升转向响应速度。

　　安装边界维度，方向盘底部的连接轴径完全匹配标准方程式赛车的转向柱花键规格，安装后方向盘盘面与转向柱的垂直度公差控制在0.1度以内，避免高速行驶时方向盘出现抖动；整体安装完成后，方向盘距离座椅靠背的距离可根据车手的臂长通过转向柱的调节机构适配，盘体的最大外轮廓宽度控制在280mm以内，不会与驾驶舱两侧的防滚架结构、侧箱护板产生运动干涉，方向盘全行程转动时，所有外接的数据线缆都通过快拆机构内部的导电滑环连接，不会出现线缆缠绕、扯断的问题。

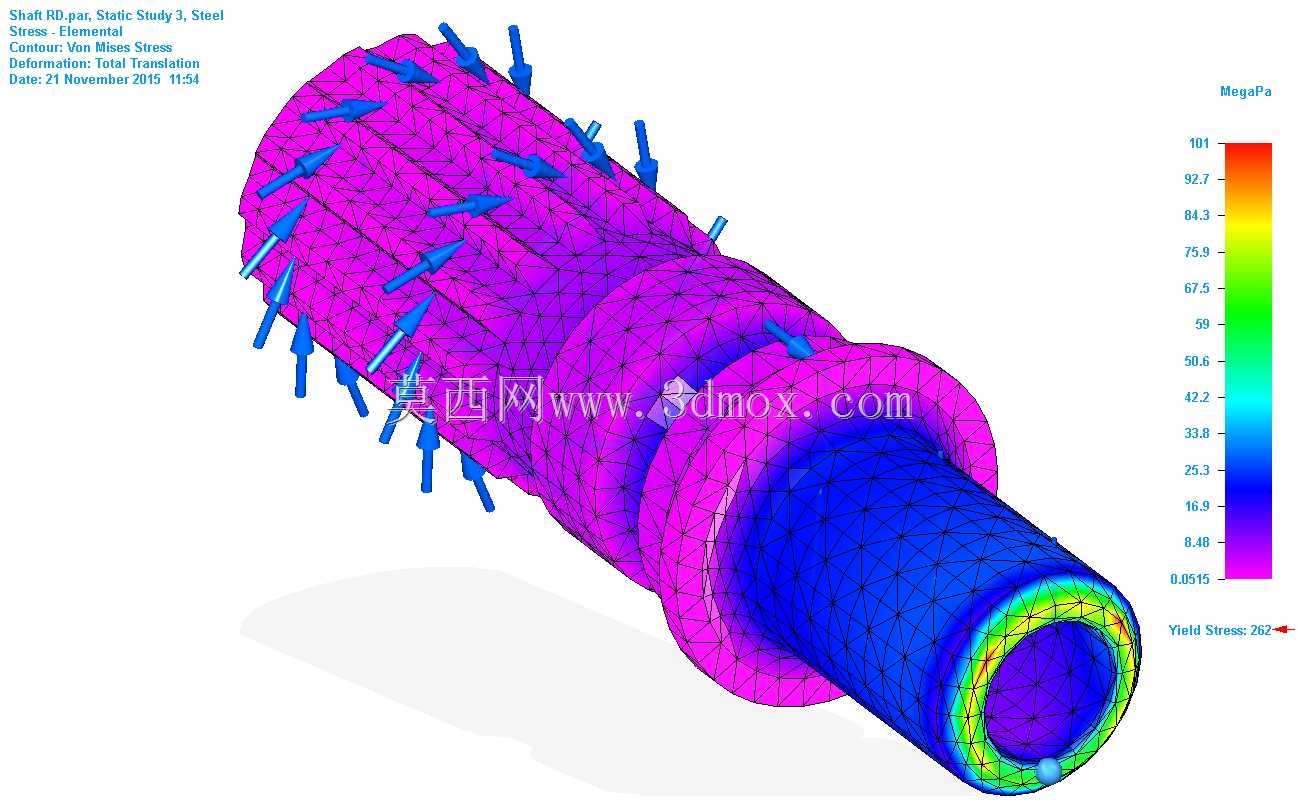

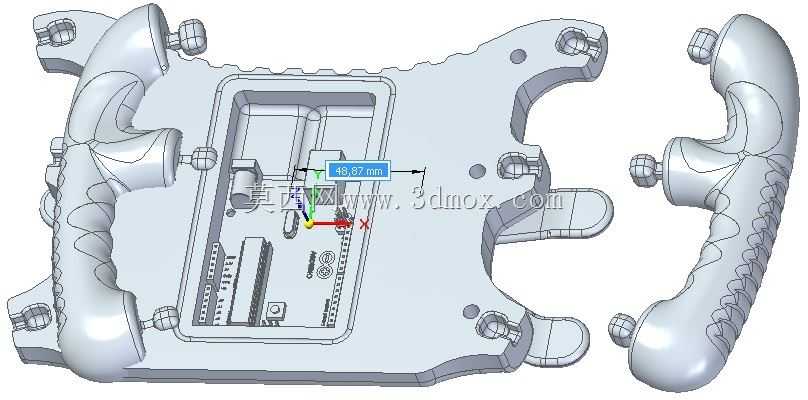

　　结构设计过程中，针对转向受力的核心工况做了有限元仿真验证，在单侧握持位施加150N的瞬时冲击力（对应车轮压上路肩、转向遇到反向冲击的极端工况）时，盘体的最大形变量小于0.5mm，锁止机构的接触应力远低于材料的屈服强度，不会出现结构断裂、锁止失效的问题；所有电子元件的安装位都预留了0.2mm的安装公差，可兼容不同尺寸的 aftermarket 赛车仪表与按键模块，方便不同车队根据自身的采购清单调整元件布局；盘体背面的握持位做了指槽凹陷设计，长时间握持驾驶时不会出现手部硌压的问题，适配耐力赛场景下的长时间驾驶需求。
