汽车车身连接用弯折式金属支撑支架

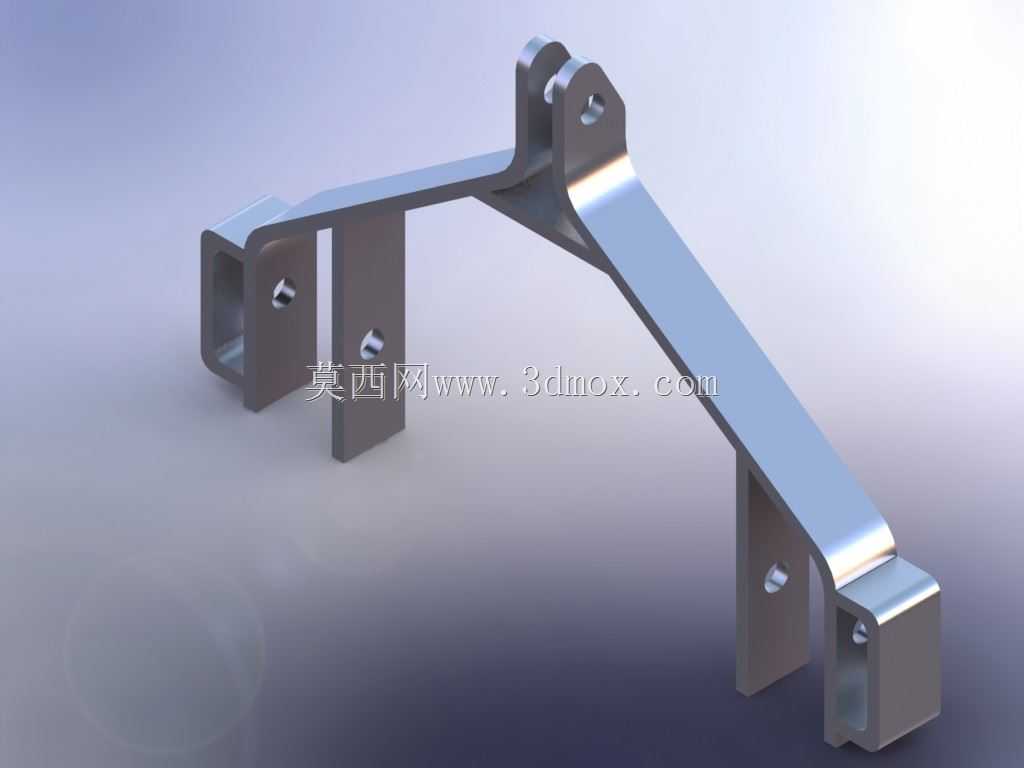

　　这款金属支撑支架主要应用于乘用车车身内部的结构连接场景，常见于仪表板骨架与车身侧围的衔接位置、副车架周边附属构件的固定点位，或是后备箱内饰板与金属白车身之间的承重连接部位，承担分散局部载荷、约束相邻部件相对位移的作用，在车辆行驶过程中可缓冲路面颠簸传递来的小幅振动，避免相邻塑料内饰件或薄金属钣金出现共振异响，同时在车辆发生轻微侧向碰撞时，可通过自身的结构形变吸收部分冲击能量，降低相邻核心构件的受损概率。从结构设计来看，该支架采用一体化冲压折弯成型工艺，主体为长条状变截面弯折臂结构，一端设置双耳片铰接式安装位，耳片上预留同轴安装孔，可通过螺栓或销轴与对应支座形成铰接配合，允许支架在安装时适配一定的角度偏差，

　　抵消车身焊接过程中产生的累计公差，降低装配难度；另一端为带方形安装槽的卡接+螺接复合固定端，方形槽可直接卡在车身钣金的预焊凸台上实现预定位，槽侧预留的螺栓孔可通过紧固件实现最终锁止，无需额外设计定位工装即可完成快速装配。支架中段设置两处垂直向下的安装支脚，支脚端面为平面贴合结构，同样预留螺栓过孔，可分别连接两个不同方向的附属部件，实现单一支架同时固定三个点位构件的效果，减少整车同类型支架的使用数量，降低车身整体自重。设计过程中充分考虑了安装边界的限制，支架整体弯折角度经过多轮装配校核，避让开了周边的线束走向、管路布置空间，不会与相邻的空调风道、车门线束护套产生运动干涉；支脚的高度差经过精准计算，

　　确保安装后支架主体与被支撑部件的接触面完全贴合，无局部悬空导致的应力集中问题。材质选用常见的汽车结构用高强度冷轧钢板，表面采用镀锌钝化处理，可适应车身内部的潮湿、多盐雾使用环境，长期使用不易出现锈蚀失效。从受力特性来看，支架的弯折处设置了小半径过渡圆角，避免直角折弯产生的应力集中问题，在承受垂直方向的额定载荷时，应力主要分布在弯折臂的中段区域，耳片与支脚位置的应力值远低于材料屈服强度，可满足整车全生命周期的使用要求；铰接端的孔位公差控制在±0.1mm范围内，既保证了销轴的顺利装配，又不会因间隙过大产生旷量异响。在实际装配流程中，该支架可先通过端部的方形槽卡在车身预焊凸台上完成预挂，操作人员无需手扶即可依次拧入三处固定点的螺栓，

　　大幅提升总装车间的装配效率，降低人工操作强度。针对不同车型的安装空间差异，该支架的支脚长度、弯折角度可通过调整冲压模具的折弯参数快速适配，无需重新开发整套成型模具，具备较好的平台化拓展能力，可覆盖同平台多款车型的类似支撑需求。
