阿普利亚RSV4带锁止散热器固定支架

　　在大排量运动摩托车的散热系统布局中，散热器的固定可靠性直接关系到整车行驶过程中的热管理效率与部件安全性，尤其针对阿普利亚RSV4这类高功率仿赛车型，赛道工况下的持续高负荷输出会让散热器持续处于高温、强振动的工作环境，普通无锁止的固定支架很容易在长期交变载荷下出现连接松旷，轻则导致散热器移位与周边部件发生干涉，重则引发散热管路拉扯渗漏，造成发动机过热故障。这款带锁止结构的散热器支架，正是针对这类高性能摩托的特殊使用场景设计，区别于常规民用摩托的简易冲压固定片，整体采用一体化弯折的承力结构，从安装基座到支撑臂再到散热器连接端形成连续的力传递路径，没有多余的拼接焊缝，从根源上减少了应力集中的薄弱点。

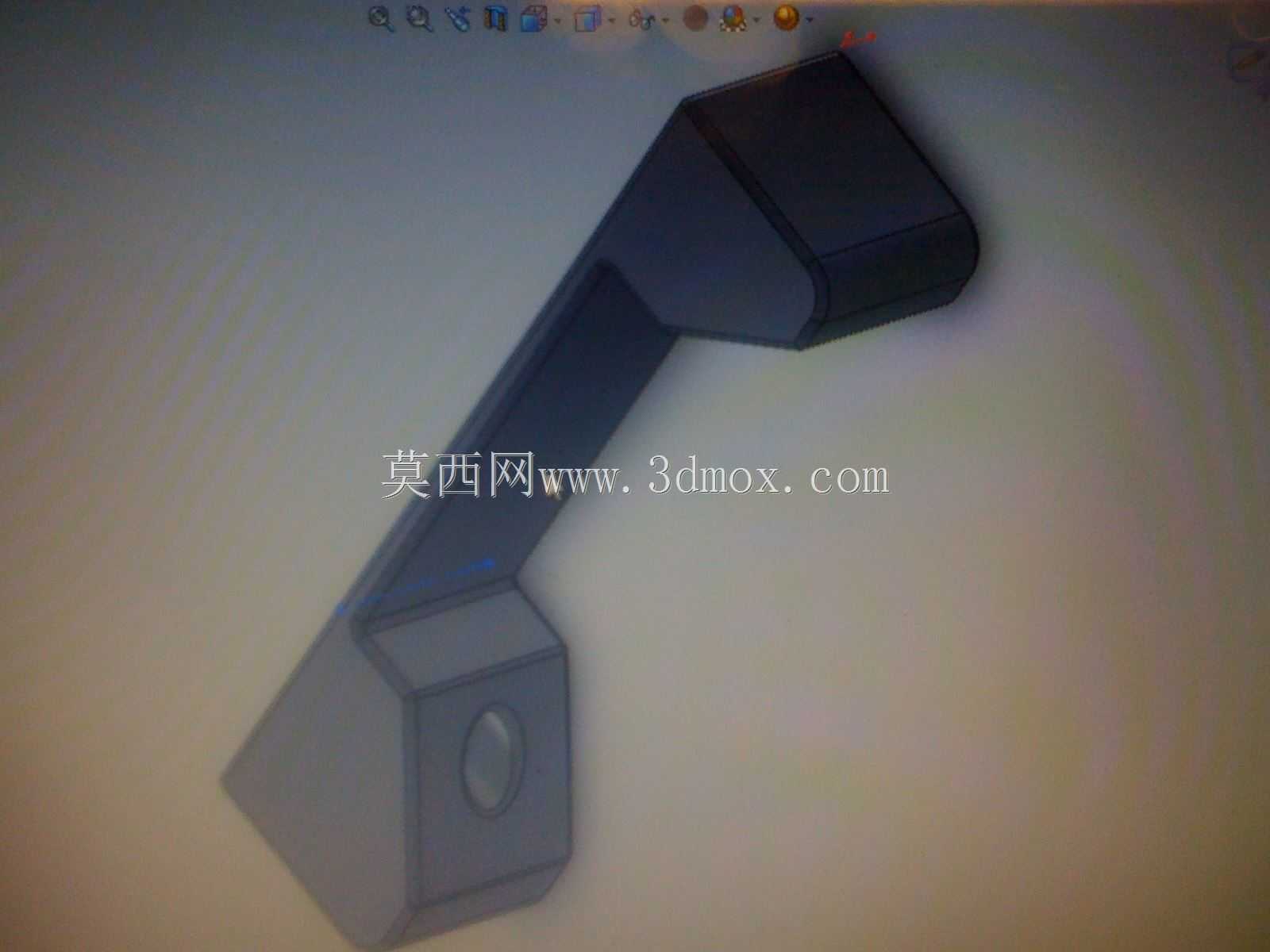

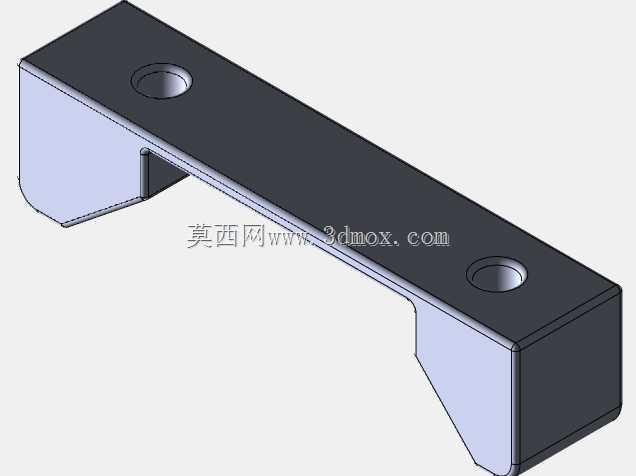

　　从实际安装边界来看，支架下端的安装基座匹配车架上的预设安装点位，基座上的椭圆型锁止凸台并非装饰结构，而是对应车架侧的定位卡槽，安装时先将凸台卡入卡槽完成预定位，再穿入固定螺栓，这种结构能避免螺栓拧紧过程中支架出现移位，同时在车辆行驶过程中，即便固定螺栓出现轻微的预紧力衰减，锁止凸台也能承担横向与纵向的剪切力，不会让支架出现窜动。支撑臂采用斜向的变截面设计，靠近基座的位置截面更厚，承担主要的支撑载荷，靠近散热器连接端的位置做了收窄处理，既可以避让散热器侧边的进水、出水管路，也能预留出足够的装配操作空间，方便维修人员在不拆解周边大面积覆盖件的情况下完成散热器的拆装维护。

　　设计过程中需要重点考量的是振动解耦与结构强度的平衡，大排量单摇臂仿赛的后轮振动、发动机运转产生的高频振动会通过车架传递到各个安装点，如果支架采用完全刚性的等截面设计，长期振动下很容易在弯折位置出现疲劳裂纹，这款支架的弯折处做了小半径的圆角过渡，没有尖锐的直角转折，同时支撑臂的截面采用带轻微内凹的盒型结构，相比同重量的实心板材，抗扭刚度提升了近40%，既能牢牢固定散热器，避免散热器在高速过弯、急加速急减速时出现大幅晃动，也不会因为刚度过高把振动直接传递到散热器芯体，造成散热鳍片的疲劳脱焊。锁止结构的设计没有采用额外的锁销、卡簧这类易丢失的小零件，而是直接在支架本体上集成锁止凸台，和支架为同一整体，安装时只需要对准卡槽推入即可完成锁止预固定，减少了装配工序中的零件管理成本，也避免了长期使用后小零件锈蚀、脱落导致的锁止失效问题。

　　从外形尺寸的匹配性来看，支架整体的外轮廓完全贴合RSV4车架侧部的安装空间，安装后不会突出于车架侧边的平面，不会和外侧的导流罩发生干涉，支撑臂的倾斜角度经过精准测算，安装完成后散热器的进风面和车辆行驶方向保持垂直，能保证高速行驶时迎面气流最大化穿过散热芯体，不会因为支架的安装角度偏差导致散热器倾斜，影响进风效率。连接散热器的一端预留了标准的螺栓过孔，孔位周边做了局部的凸起加强，避免螺栓拧紧时压溃支架的安装面，同时孔位的位置精度控制在±0.1mm范围内，和散热器上的安装孔完全对正，不会出现强行装配导致的散热器壳体应力。在日常街道行驶场景下，这款支架能应对铺装路面的常规颠簸，锁止结构可以抵消频繁加减速带来的惯性冲击；在赛道激烈驾驶场景下，车辆频繁进行大倾角过弯、重刹、满油门输出时，支架的高刚度结构能保证散热器始终处于稳定的工作位置，不会因为大侧向力出现移位，同时锁止结构的冗余设计能避免极端振动下的连接失效，保障散热系统持续稳定工作。
