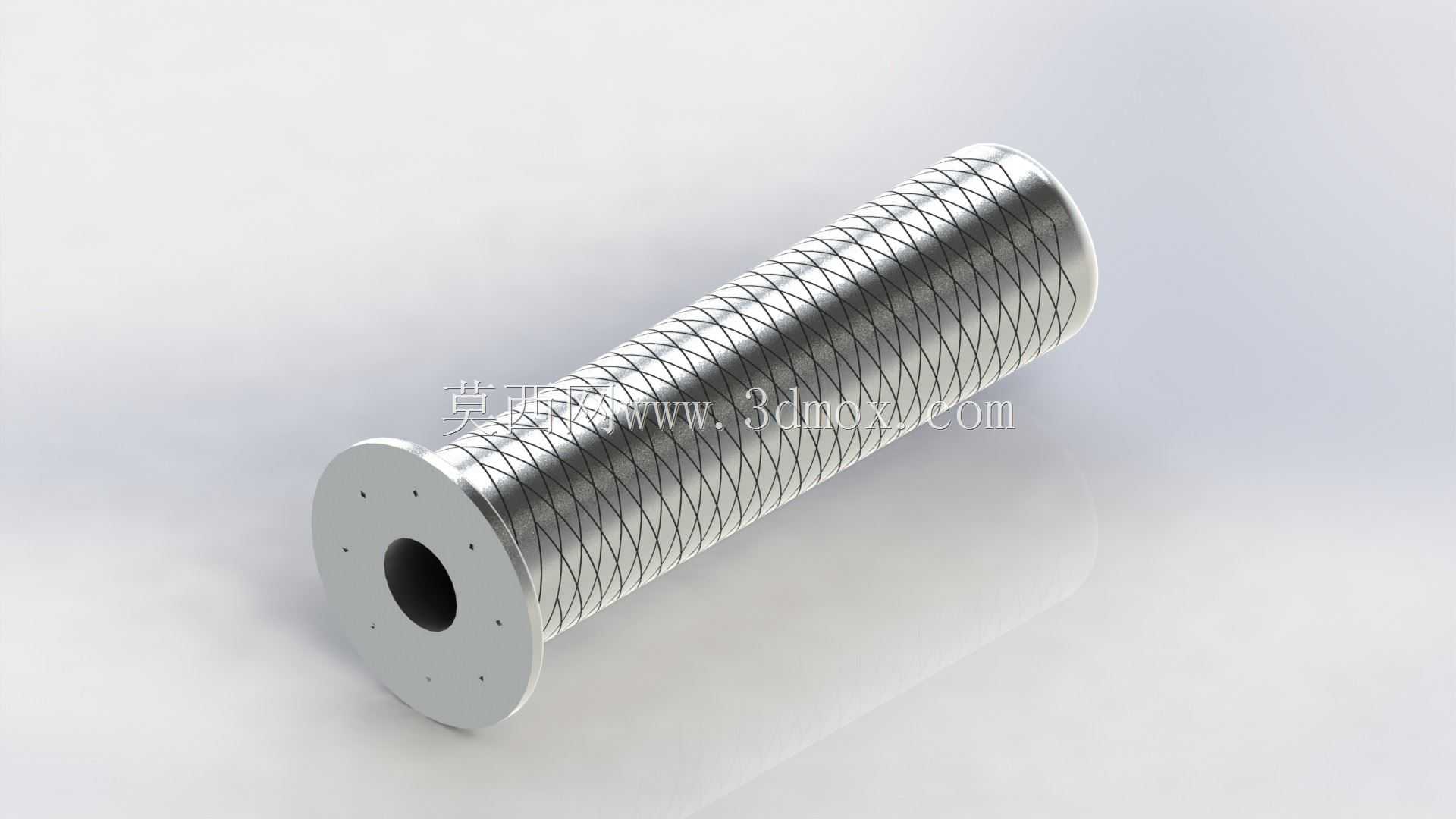

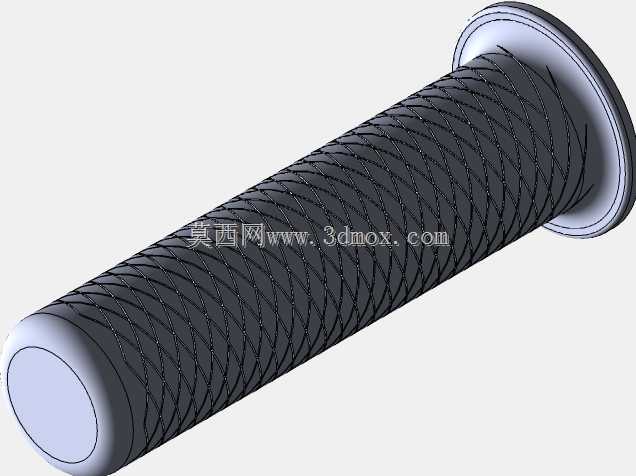

带法兰安装端网纹滚花金属踏板轴结构

　　这类带网纹滚花的踏板轴结构，常见于需要脚部施力操作的小型机械、代步设备、专用工装的操控单元中，核心作用是为操作人员提供脚部施力的承载支点，同时通过表面滚花结构增大接触摩擦力，避免脚部施力过程中出现打滑偏移，保障操控动作的精准性与施力稳定性。从结构设计逻辑来看，该零件采用一端带法兰盘的轴类构型，法兰端作为安装定位基准，盘面上均匀分布的小孔用于穿装紧固件，实现与设备基体的刚性连接，安装时法兰端面与设备安装面完全贴合，能有效承受径向踩踏力带来的弯矩，避免轴体在长期交变载荷下出现松动或偏斜。轴体主体为空心薄壁结构，在保障整体结构刚度满足踩踏载荷要求的前提下，大幅降低零件自身重量，减少材料消耗，同时空心内腔可用于穿装联动杆件、

　　传感线路或者复位弹性组件，充分利用轴体内部空间，压缩整体操控单元的结构体积。表面的网纹滚花采用交叉斜纹构型，滚花深度控制在合理区间，既能够保证与鞋底接触时的摩擦力足够，避免潮湿环境或者带油污工况下的打滑问题，又不会因为滚花纹路过深导致棱角过于尖锐，剐蹭操作人员的鞋具或者造成不必要的磕碰损伤。从安装边界尺寸来看，法兰盘的外径大于轴体主体外径，形成的轴肩结构可作为安装时的轴向定位基准，安装过程中无需额外调整轴向位置，依靠法兰端面与安装面的贴合即可确定轴体的伸出长度，降低装配调试的难度。轴体的外圆尺寸经过公差匹配设计，与配套的复位衬套、联动摆臂的内孔尺寸形成间隙配合，既保证动作过程中轴体不会出现径向窜动，

　　又能让联动部件绕轴转动或者沿轴滑动时阻力均匀，不会出现卡滞问题。在实际工况应用中，这类踏板轴需要承受周期性的径向踩踏载荷，设计时已经对轴体根部与法兰连接的过渡位置做了圆角处理，避免应力集中导致的疲劳断裂，长期使用过程中即使承受数千次的反复踩踏，也不会在连接位置出现裂纹或者变形。滚花区域覆盖了轴体上所有可能与脚部接触的范围，无论操作人员脚部踩踏在轴体的哪个轴向位置，都能获得足够的摩擦阻力，不会因为踩踏位置偏移出现打滑。零件整体采用金属材质加工，表面经过防锈处理，能够适应车间、户外等多场景的使用环境，即使接触少量水渍、油污也不会快速锈蚀，保障长期使用的结构可靠性。这类结构的设计过程中，需要重点校核轴体的抗弯强度、法兰连接位置的抗剪强度，

　　以及滚花加工的工艺可行性，网纹滚花的加工参数需要匹配轴体的材质硬度，避免滚花过程中出现轴体变形或者纹路深浅不均的问题，同时空心轴的壁厚需要经过强度验算，保证在最大踩踏载荷下轴体不会出现凹陷变形。法兰盘上的安装孔位置度需要严格控制，保证安装时紧固件能够顺利穿入设备基体的对应螺纹孔，不会出现孔位错位导致的装配应力。在配套设备的整体布局中，这类踏板轴通常布置在操作人员脚部容易触及的位置，轴体的安装高度、伸出长度都需要结合人体工程学参数设计，保证操作人员施力时脚部处于自然舒适的角度，降低长时间操作的疲劳感。
