川崎ER6F摩托车上联板结构设计

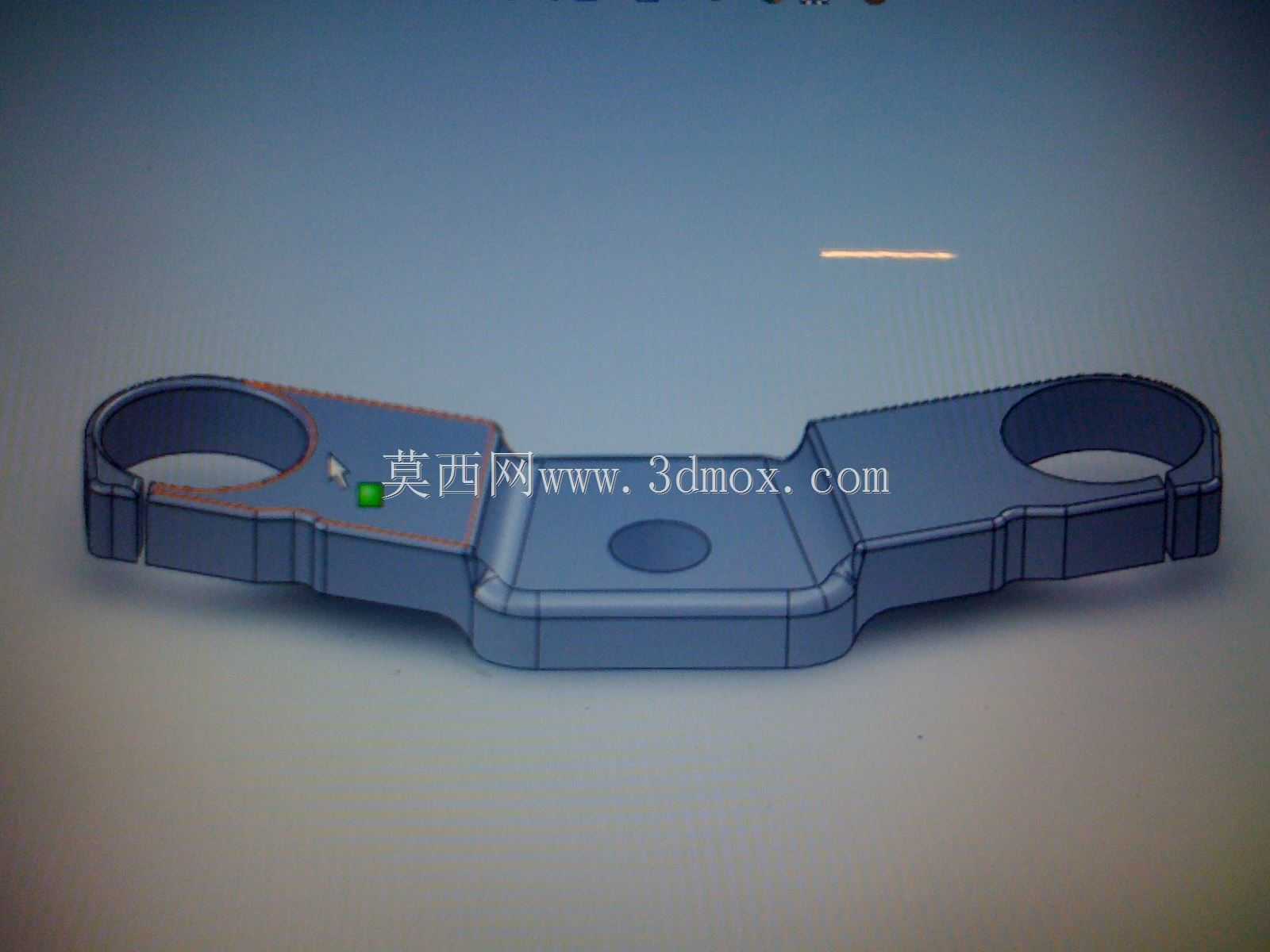

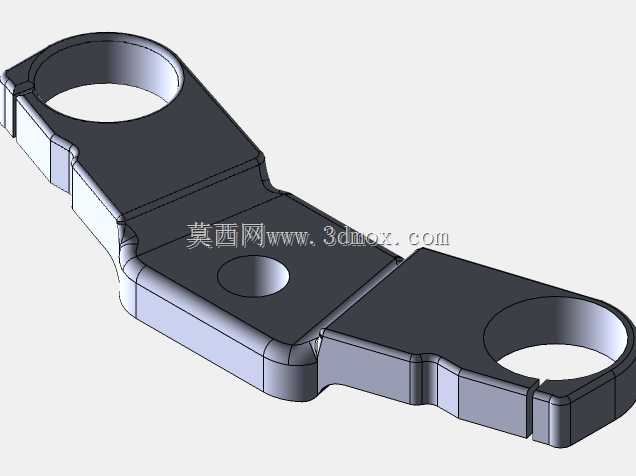

　　这款零件是适配川崎ER6F车型的转向系统上联板部件，也就是摩友常说的上三星连板，在摩托车转向架构里承担着核心的连接定位作用。日常骑行场景里，不管是城市通勤的频繁转向变道，还是山路压弯时的侧向载荷传递，这个部件都要把车把的转向力矩均匀传递到两侧前减震套筒，同时保证前叉的平行度，避免转向卡滞或者减震偏磨。从实际装车的边界条件来看，这个零件的两个大直径同轴孔是用来抱紧前减震上筒的，孔位的同轴度公差直接影响前减震的伸缩顺畅度，设计时特意在孔边缘做了加厚翻边结构，用来抵消抱紧螺栓锁紧时产生的局部应力，避免长期颠簸后孔位出现微变形导致减震卡滞。中间区域的下沉式平面是用来安装仪表支架、点火锁座的安装位，预留的圆形沉孔刚好对应点火锁的定位凸台，

　　装配时不需要额外做定位工装就能快速对齐安装孔位，减少总装工位的调整时间。零件整体采用变截面的流线型轮廓，不是等厚度的平板结构，在两个减震孔之间的受力过渡区做了厚度渐变处理，既保证了转向时的侧向抗弯强度，又尽可能削减了非受力区域的材料厚度，降低整车簧上质量。从设计思路上看，这个零件没有采用复杂的镂空造型，所有的转角位置都做了R角过渡，避免应力集中，毕竟摩托车行驶过程中会持续受到路面传来的高频振动，锐角位置很容易在长期交变载荷下产生疲劳裂纹。安装边界上，两个减震孔的中心距完全匹配ER6F原厂前叉的开档尺寸，孔的内径公差按照H7级精度设计，和减震筒的配合间隙控制在合理范围，既不会因为间隙过大导致转向旷量，

　　也不会因为间隙过小造成装配时压装困难。零件上的安装孔位都做了沉台设计，螺栓锁紧后头部不会突出零件表面，避免和车把转动时的限位结构发生干涉。实际使用中，这个部件还要承受车把传递过来的骑手操控力，遇到路面颠簸时，前轮传来的冲击载荷会通过前减震传递到这个连板上，再分散到车架主体，所以在两个减震孔和中间安装区的连接位置特意做了加强筋结构，筋位的高度和厚度经过载荷校核，在紧急制动或者高速过弯的极限工况下，零件的变形量控制在0.2mm以内，不会影响转向的精准度。和原厂的铸铝上联板不同，这个设计的轮廓更贴合ER6F的车头线条，边缘做了倒角处理，没有尖锐的棱角，既减少了骑行时的风阻，也避免日常维护时划伤手部。零件表面的安装基准面都做了平面度要求，

　　保证和车把压块、减震锁紧盖的贴合度，避免装配后出现局部间隙导致螺栓松动。在建模过程中，所有的安装孔位都和原厂配件的安装坐标完全对齐，替换原厂件时不需要额外打孔或者修改其他配件，直接按照原厂装配流程就能完成安装。考虑到摩托车户外使用的场景，零件的壁厚设计兼顾了防腐处理的工艺要求，不会出现壁厚过薄导致阳极氧化或者喷涂时出现露底的情况，也不会因为壁厚不均导致热处理时出现变形。
