教学用备用盘式制动装置结构设计

项目分类:制动器 发布时间:2022-06-28 ID:662225
  • 教学用备用盘式制动装置结构设计
  • 教学用备用盘式制动装置结构设计
  • 教学用备用盘式制动装置结构设计
  • 教学用备用盘式制动装置结构设计

  这套盘式制动结构的设计初衷,是面向高校机械类专业课程设计的实训参考场景,还原工业场景中备用制动单元的核心构造逻辑,拆解制动系统从动力输入到摩擦制动的完整力传递路径,帮助学习者理解制动组件的装配关系与工作原理。从实际应用场景来看,这类备用盘式制动结构常作为主制动系统的冗余备份单元,在中小型行走设备、输送线传动端、小型试验台架的传动系统中布置,当主制动回路出现压力不足、摩擦件过度磨损等失效工况时,可快速介入完成传动端的锁止,避免设备出现溜动、转速失控等安全隐患,部分对制动可靠性要求较高的教学试验台、小型专用作业设备也会采用类似结构作为独立制动单元。

  从功能特性来看,该结构采用轴向施压的摩擦制动原理,核心制动副由带安装定位孔的星形轮毂制动盘、两组环形摩擦环、外侧支撑固定环组成,制动时轴向压力均匀作用在环形摩擦环端面,通过摩擦环与制动盘两侧端面的接触摩擦力,将轮毂连接的转动轴动能转化为摩擦热能耗散,实现转动部件的减速或完全锁止。区别于常规钳盘式制动器的点接触施压,这种整环接触的结构可在相同轴向压力下获得更大的摩擦接触面积,制动过程的压力分布更均匀,摩擦件的偏磨风险更低,对于转速不高、制动频次较低的备用制动场景适配性更好,同时整环结构的摩擦件加工难度更低,对实训场景下的加工演示、装配练习更友好。

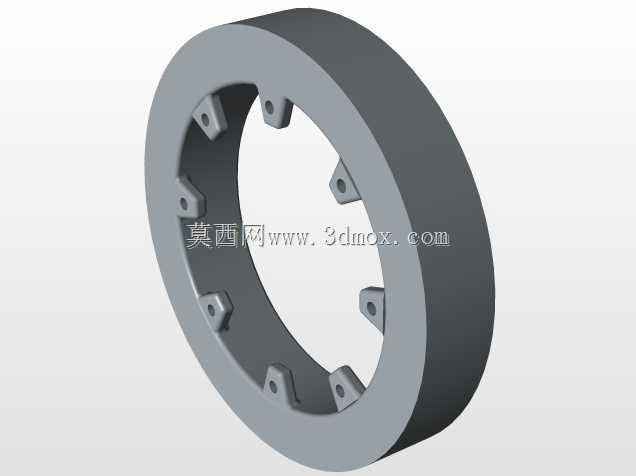

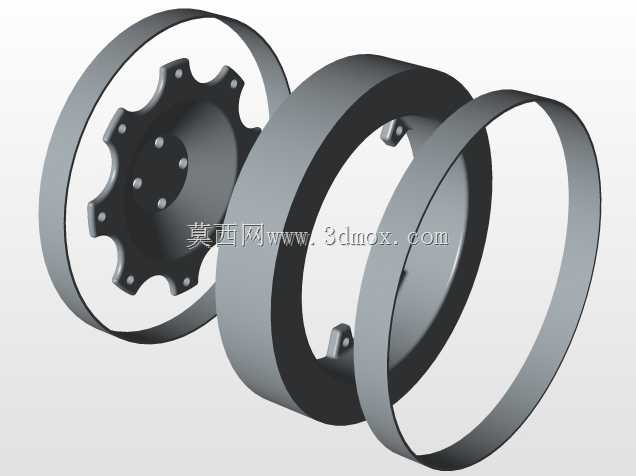

  设计思路上,整个结构优先考虑装配逻辑的易理解性,所有零件均采用回转类结构为主,仅核心轮毂制动盘设置了沿圆周均布的安装孔与齿形定位结构,既还原了工业制动器中制动盘与传动轮毂的花键式扭矩传递逻辑,又简化了复杂花键的建模难度,适合课程设计阶段的学习者拆解练习。零件之间的配合边界清晰,轮毂制动盘通过中心孔与传动轴形成轴孔配合,圆周均布的螺栓孔可用于与传动端的法兰盘完成固定连接,两侧的环形摩擦环套设在制动盘外侧,与外侧支撑环之间预留了轴向滑动间隙,非制动状态下摩擦环与制动盘端面保留均匀的微小间隙,避免转动过程中出现拖磨损耗;外侧支撑环上设置的两个对称凸台结构,用于连接制动施压部件的推杆,可将外部输入的轴向推力均匀传递到摩擦环端面,保证施压过程中摩擦环不会出现偏斜。

  外形尺寸与安装边界方面,整个制动单元采用同轴回转式布局,最大外轮廓为外侧支撑环的外圆直径,轴向总长度由轮毂制动盘厚度、两侧摩擦环厚度、外侧支撑环的轴向厚度叠加决定,安装时仅需保证传动轴线与制动单元的回转轴线重合,轮毂端的安装孔与传动法兰的螺栓孔位对齐即可完成定位,不需要额外设计复杂的偏心调整结构。支撑环上的施压凸台沿圆周180度对称布置,安装时可根据设备的周边空间选择水平、垂直或任意角度的布置方位,适配不同安装空间的布局需求;摩擦环的磨损补偿可通过调整施压部件的推杆行程实现,不需要整体拆卸制动单元即可完成摩擦件的间隙调整,后期维护的操作门槛较低。

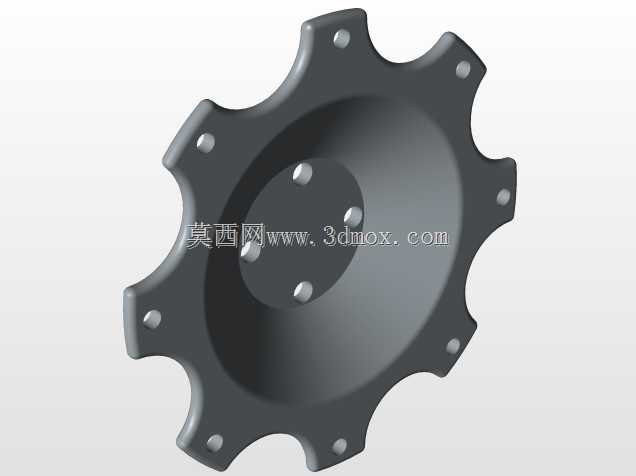

  从结构细节来看,轮毂制动盘的齿形外缘设计一方面是为了减轻零件自身重量,减少转动过程的惯量,另一方面齿形的凹槽结构可增加制动过程中的散热面积,帮助摩擦产生的热量快速散出,避免连续制动过程中摩擦环过热导致摩擦系数下降。所有零件的棱边均设置了微小的倒角结构,既符合机械加工的工艺要求,避免装配过程中锐边划伤操作人员,也能减少零件应力集中的风险,提升结构的可靠性。整个结构没有设置复杂的内部油路、冷却管路等附加结构,核心功能完全通过机械零件的配合实现,对于学习者理解盘式制动的核心工作原理有较强的参考价值,也可作为小型非标设备备用制动单元的设计原型,根据实际的制动扭矩需求等比例缩放尺寸、调整摩擦环的材质参数即可投入实际应用。
