汽车盘式制动总成卡钳与刹车盘结构设计

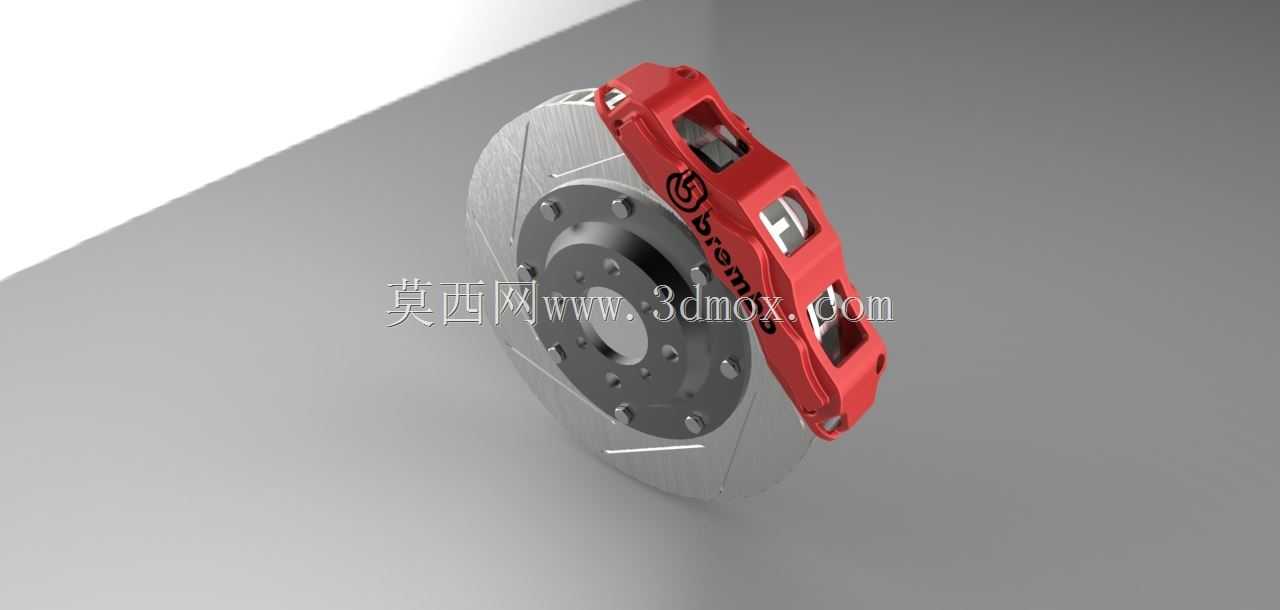

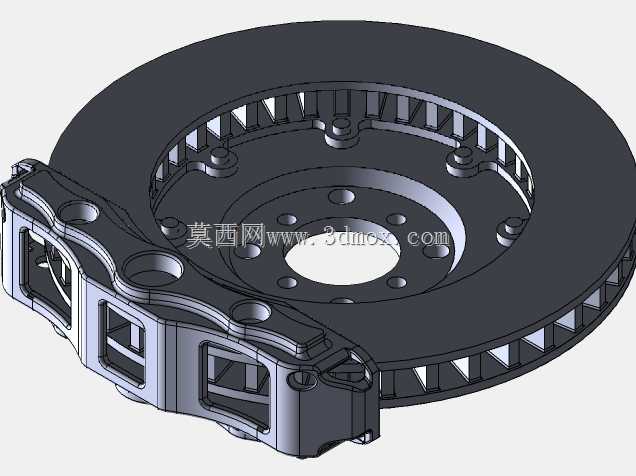

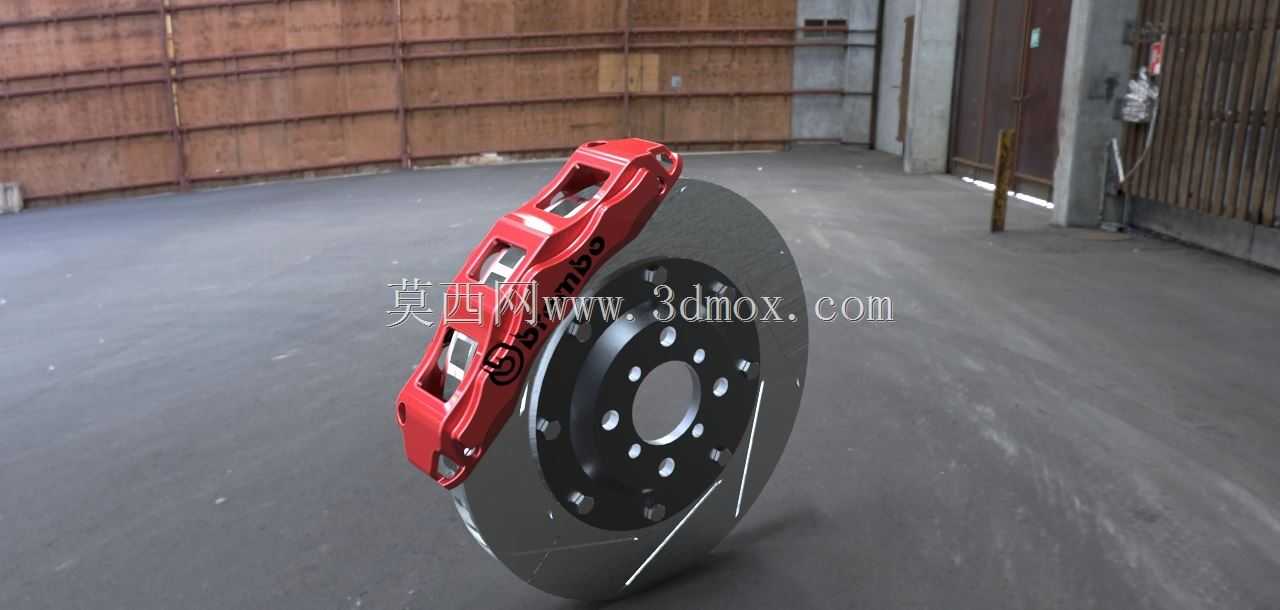

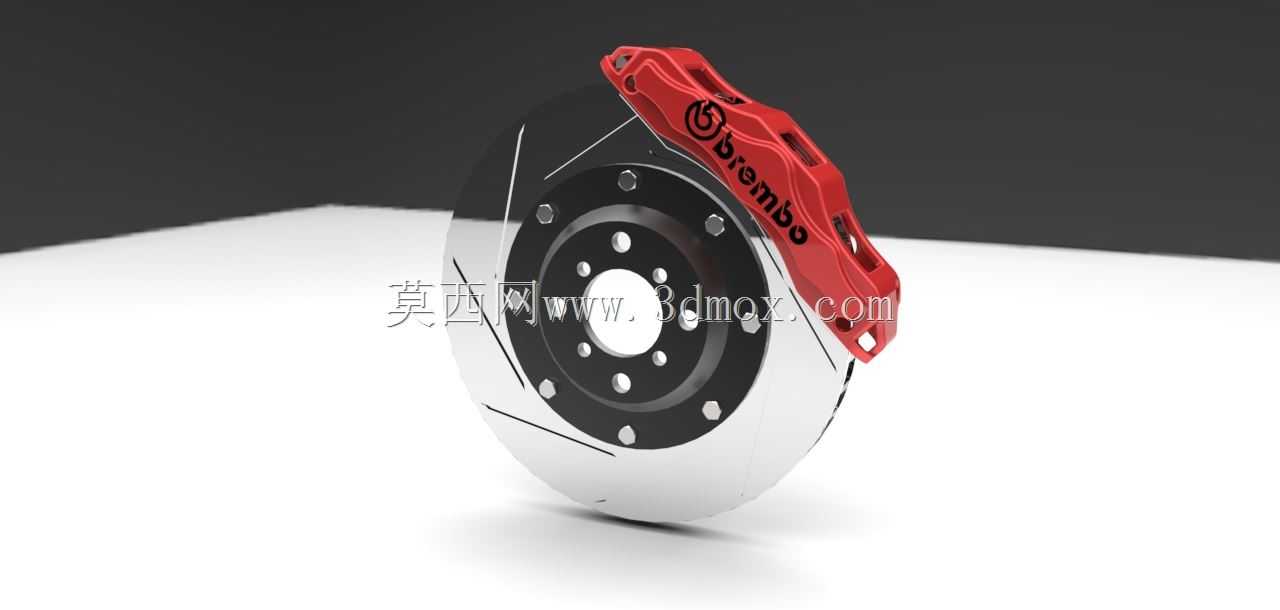

　　这套盘式制动结构的设计，最初是针对乘用车辆前轮制动工况做的简化方案验证，日常道路行驶中车辆频繁加减速、山区路段长距离制动、城市路况反复启停的场景都在设计考量范围内，区别于鼓式制动的封闭结构，盘式制动的外露散热面能在连续制动过程中更快带走摩擦产生的热量，避免热衰退导致制动效能下降，这也是当前乘用车辆前轮普遍采用盘式制动结构的核心原因。卡钳部分采用的是浮动式卡钳的结构逻辑，整体为对置活塞布局的简化呈现，卡钳本体跨越在刹车盘两侧，制动时活塞推动内侧摩擦片先贴合刹车盘工作面，之后卡钳本体沿导向销浮动，带动外侧摩擦片同步压向刹车盘，两侧摩擦片共同夹紧刹车盘，通过摩擦力将车轮的转动动能转化为热能散出，实现车辆减速。

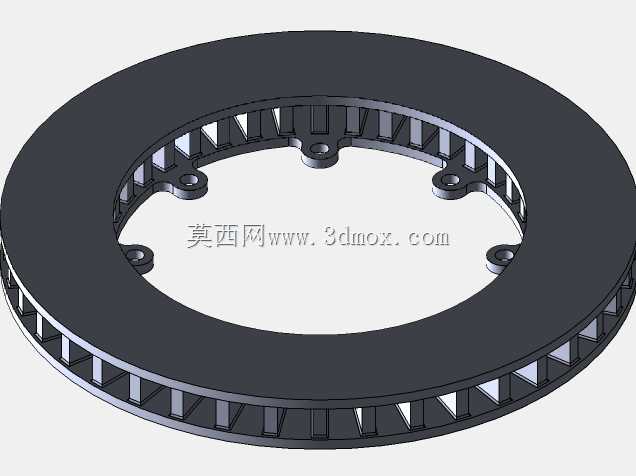

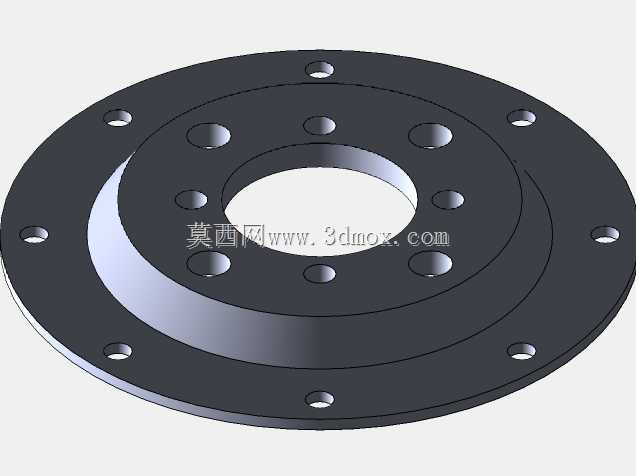

　　设计过程中首先确定了刹车盘的安装基准，刹车盘中心的定位孔与轮毂轴头的配合公差选H7/g6的间隙配合，保证装配时能顺利套入轴头，同时不会出现过大的径向旷量，周围均匀分布的螺栓孔对应轮毂的固定螺栓位置，孔位的位置度公差控制在0.1mm以内，避免装车后刹车盘出现端面跳动，引发制动时方向盘抖动的问题。刹车盘的摩擦面厚度预留了摩擦片磨损后的补偿空间，同时在盘体上设计了均匀分布的通风散热孔，这些孔道一方面能在盘体旋转时形成空气对流，加速热量排出，另一方面也能减少制动过程中摩擦面产生的粉尘附着，避免摩擦系数出现大幅波动。卡钳的安装支架位置预留了导向销的安装孔，导向销与孔的配合采用带防尘套的滑动配合结构，能避免泥水、灰尘进入滑动面导致卡钳回位不良，

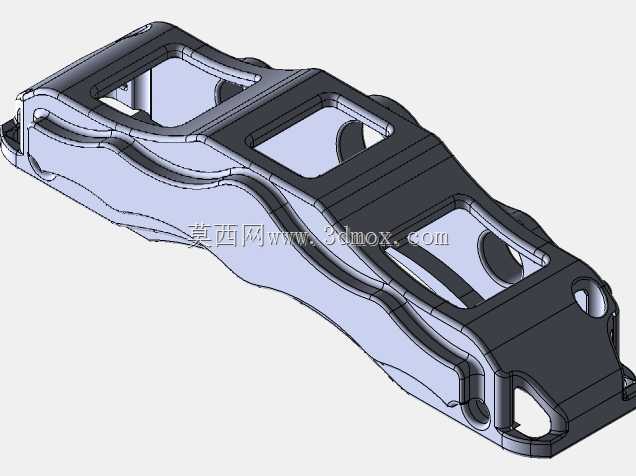

　　出现拖磨刹车盘的异常工况。卡钳本体的外形做了轻量化的切削造型，在保证安装刚度的前提下去除了非受力区域的多余材料，既降低了簧下质量，提升车辆悬挂的响应速度，也让整体外观更具工业设计质感。摩擦片的摩擦面与刹车盘工作面的平行度在建模时控制在0.05mm以内，保证制动时摩擦片能完全贴合刹车盘，不会出现偏磨导致摩擦片局部过快损耗。设计时也考虑了日常维护的便利性，卡钳的放气螺钉位置布置在卡钳本体的最高点，更换制动液或者维修排气时能顺利将管路中的空气排出，不需要额外拆卸其他周边部件；摩擦片的磨损极限位置预留了传感器安装位，后续可以扩展磨损报警功能，当摩擦片磨损到极限厚度时能及时提醒驾驶员更换。整个结构的安装边界完全适配常规乘用车辆的转向节接口，

　　卡钳支架的固定螺栓孔间距、刹车盘的中心孔直径、螺栓孔分布圆直径都参考了主流A级车的前轮参数，既可以作为教学演示的结构案例，也能作为改装制动方案的基础结构参考。建模过程中对所有运动部件做了干涉检查，卡钳在全行程浮动过程中不会与刹车盘的通风孔、轮毂螺栓、周边的转向拉杆部件发生运动干涉，活塞的最大推出行程预留了足够的摩擦片磨损余量，不需要频繁调整制动间隙，依靠制动分泵的密封圈形变就能自动完成间隙补偿，保证制动踏板的行程始终处于合理范围。刹车盘的边缘做了倒角处理，避免装配时边缘锐边划伤操作人员，也能减少旋转过程中的空气切割噪音。卡钳本体的进油口位置采用标准的制动管螺纹接口，能直接适配常规的制动硬管、软管连接，不需要额外制作转换接头。整个结构没有做过度的复杂曲面设计，所有受力部位的圆角都按照应力集中系数做了优化，避免制动时大载荷下出现应力开裂的问题，卡钳桥部的截面厚度经过受力校核，能承受最大制动压力下的夹紧力，不会出现桥部变形导致摩擦片贴合不良的问题。
