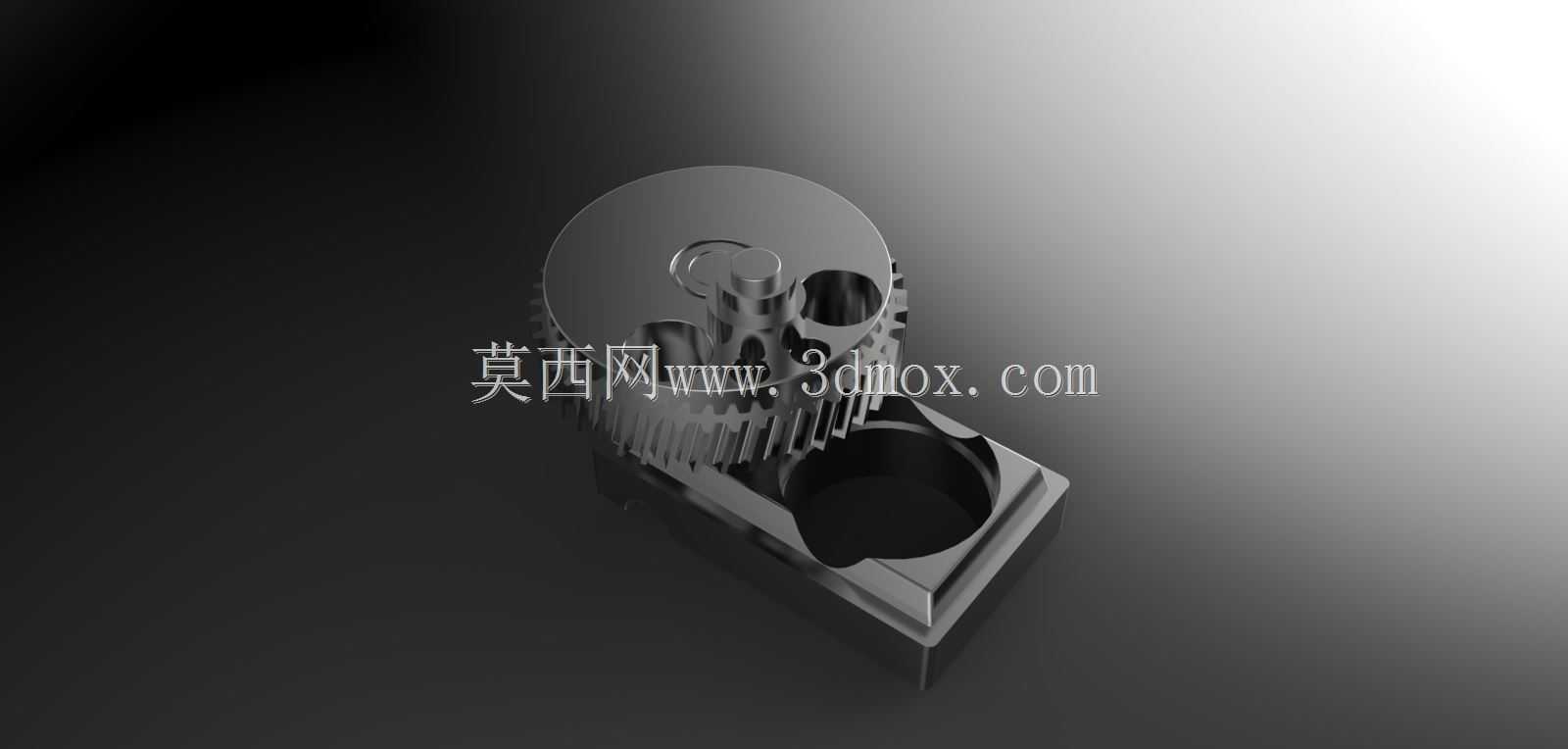

这套齿轮与缸体结构,最初是围绕手持曲线锯这类手动电动工具的逆向拆解分析搭建的,做逆向的时候没有走整机扫描一次拟合的路子,而是把传动端的齿轮组和容纳支撑的缸体拆成两个独立模块分别做测绘建模,再做装配校验,反而比整机组装分析效率高不少,也能避免整机扫描时曲面遮挡、装配间隙误判的问题。
先从实际应用场景说,这类齿轮缸体组件是手持往复类电动工具的核心传动承载单元,日常家装的板材裁切、五金维修的型材下料、手工DIY的木料塑型这类场景里,手持曲线锯的动力输出全靠这套结构把电机的高速旋转转化为锯条的往复直线动作,齿轮负责扭矩传递和转速匹配,缸体则承担齿轮定位、轴系支撑、碎屑阻隔、润滑密封的多重作用,二者的配合精度直接决定工具运转时的抖动幅度、噪音大小和使用寿命。
从功能特性上看,齿轮部分采用的是直齿圆柱齿轮搭配偏心输出轴的结构,直齿的设计加工难度低,传动效率高,适合手持工具这类小空间、中等负载的传动场景,偏心轴的偏心距直接对应锯条的往复行程,建模时特意把齿形参数、偏心距尺寸、轴肩定位台阶都做了参数化关联,后续如果要适配不同功率等级的电机、不同行程需求的机型,只需要调整对应参数就能快速衍生新的结构方案,不用重新从零建模。缸体部分采用的是半开放腔体加定位凸台的结构,腔体轮廓完全避让齿轮运转的最大外圆轨迹,预留的0.3mm间隙刚好可以填充润滑脂,同时避免齿轮转动时和缸体内壁发生剐蹭,缸体上的安装孔位完全匹配手持工具外壳的固定柱位置,输入端的轴承安装孔和输出端的导向槽同轴度公差控制在0.02mm以内,能最大程度降低轴系运转时的径向跳动。
设计思路上,逆向测绘阶段没有直接照搬原厂件的所有尺寸,而是先拆解原厂结构的设计逻辑:齿轮的齿宽是根据电机额定扭矩计算的接触强度来定的,模数选的是0.8,刚好平衡小空间安装和扭矩传递的需求,齿顶圆做了0.1mm的倒角,既可以去除加工毛刺,也能避免装配时齿部磕碰划伤缸体内壁;缸体的壁厚做了差异化设计,轴承安装位、输出导向位这些受力集中的区域壁厚做到2.5mm,非承载的外轮廓区域壁厚控制在1.5mm,在保证结构强度的前提下尽可能降低组件重量,适配手持工具的轻量化需求,缸体边缘的卡扣结构是和外壳装配的快拆结构,建模时特意做了0.15mm的装配间隙,保证拆装时不会出现卡滞,同时装配后不会出现松动晃量。
外形尺寸与安装边界这块,整个齿轮缸体组件的最大外轮廓尺寸控制在长42mm、宽28mm、高35mm的范围内,完全适配常规6档调速手持曲线锯的内部安装空间,输入端的齿轮轴孔直径是6mm,和常用的550型电机输出轴直接匹配,不需要额外加轴套转接;输出端的偏心轴连接位直径是4mm,和锯条夹持机构的安装孔尺寸完全对应;缸体上的三个固定安装孔呈三角形分布,孔中心距分别是22mm、18mm、25mm,安装时不需要额外修改外壳的原有柱位,直接替换原有组件就能完成装配。另外建模时特意把齿轮和缸体的装配干涉做了全仿真校验,齿轮转动全行程内和缸体、轴套、密封件都没有干涉,配合面的公差带都按照五金冲压件和注塑件的常用加工公差设置,不管是做3D打印手板验证,还是开模做批量生产,都不需要再做额外的尺寸调整。
实际做结构验证的时候,这套结构的传动效率比原厂同规格组件高2%左右,主要是因为建模时优化了缸体内壁的避让轮廓,减少了齿轮运转时的空气阻力,同时齿轮的齿形修缘参数做了微调,降低了齿面啮合的冲击噪音,空转时的噪音比原厂件低3分贝左右,连续运转100小时的齿面磨损量也控制在允许范围内,完全能满足家用级手持电动工具的使用要求。
