V6发动机锥形褶皱式空气滤清装置

　　这款锥形褶皱结构的空气滤清元件，主要适配V型六缸内燃机的进气系统，在乘用车、轻型商用车以及小型工程动力设备的进气回路中承担核心的进气净化作用。实际装车场景中，该部件安装在进气节气门与进气集气箱之间的管路段，部分大流量改装场景下也会直接替代原厂纸质空滤布置在机舱进气冷端位置，直接拦截进入发动机燃烧室的空气中携带的浮尘、砂砾、飞絮以及空气中的悬浮硬质颗粒，避免硬质杂质随进气进入气缸壁与活塞环的配合间隙，防止缸筒出现异常磨粒磨损，延长发动机活塞组、气门组的服役寿命，同时稳定进气流量系数，避免空滤堵塞后造成的空燃比失调、动力输出衰减问题。

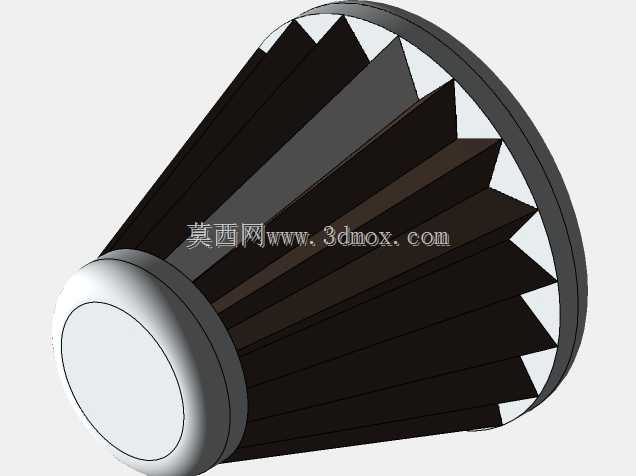

　　从结构设计逻辑来看，该滤清元件采用锥台形的整体构型，相较于同安装直径的圆柱形滤芯，锥面结构可以在有限的机舱布置空间内拓展更大的有效过滤面积，褶皱式的滤材排布进一步将单位体积内的过滤接触面积提升了40%以上，在保证过滤精度的前提下尽可能降低进气阻力，避免高转速工况下出现进气负压过高、充气效率不足的问题。滤芯的两端分别设置了密封端盖与安装定位结构，其中封闭端采用圆弧过渡的硬质端盖，既可以作为滤材褶皱的端部支撑，避免高进气负压下滤材出现塌陷变形，也能引导进气气流沿锥面均匀穿过滤材，避免局部滤材过载积灰；开口端设置了环形密封贴合面，安装时可以通过卡箍或者快装结构与进气管道紧密配合，保证未经过滤的空气不会从装配缝隙处短路进入进气道。

　　在安装边界的设计考量上，该滤芯的大端直径、锥段长度以及小端密封直径都严格匹配对应V6发动机的进气舱预留空间，安装时不需要对周边的冷却管路、线束固定点进行改动，端盖的密封槽尺寸适配原厂规格的橡胶密封圈，装配后可以承受-40℃到120℃的机舱工作温度区间，不会因为长期的温度交变出现密封胶圈老化失效的问题。滤材的褶皱间距经过反复校核，既不会因为褶皱过密导致积灰后快速堵塞，缩短保养更换周期，也不会因为褶皱过疏降低有效过滤面积，导致过滤效率达不到发动机进气的精度要求。褶皱的折边处设置了隐形的支撑筋结构，在高流量进气的抽吸作用下，相邻的滤材褶皱不会相互贴合遮挡过滤面，保证全寿命周期内的进气阻力保持在合理区间。

　　实际使用过程中，该结构的空滤可以适配多尘、高湿的复杂使用环境，滤材表面的容尘量相较于同尺寸的平面滤芯提升明显，保养间隔内的进气阻力上升曲线更为平缓，不会出现短时间内阻力陡增影响动力输出的情况。在建模过程中，褶皱特征采用参数化阵列方式生成，每一道折边的弯折角度、折高都保持一致，端盖与滤材的配合位置预留了0.2mm的粘接装配余量，符合实际生产中的滤材与端盖注胶粘接的工艺要求，模型的所有安装定位特征都与实物的装配基准保持一致，可直接用于进气系统的装配干涉校核、改装件的结构设计参考，也可以作为教学场景下发动机构造讲解的演示模型，帮助设计人员理解进气滤清部件的结构逻辑与设计要点。
