石材加工用四爪圆形尖头定位夹持构件

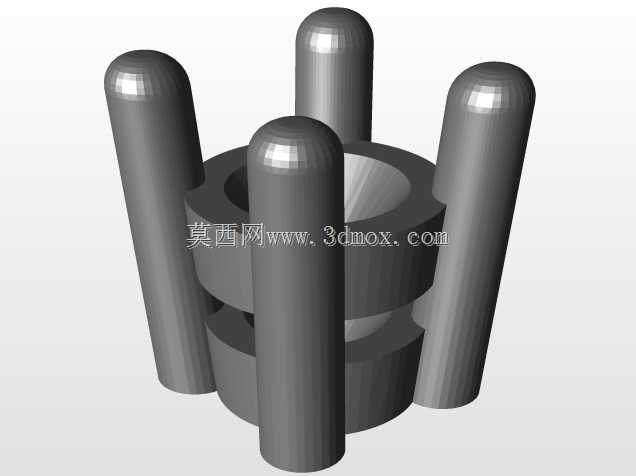

　　在石材薄板加工的现场工况里，这类四爪结构的定位夹持件是2mm厚度规格石材加工工序里的常用配套部件，主要适配带切口设计的导轨安装位，解决小尺寸石材加工过程中定位偏移、夹持受力不均导致的板材崩边问题。从结构设计逻辑来看，四个带圆弧形端头的立柱沿环形基座周向均匀分布，圆形尖头的端头尺寸控制在0.79mm，这个尺寸的设定是经过多轮现场试切验证的：端头过粗会在石材表面留下明显压痕，影响成品表面质量，端头过细则接触应力过于集中，加工过程中受切削力冲击容易出现端头崩损，同时也可能刺穿薄石材板面造成废品。环形基座采用双层叠合的结构设计，内层预留的通孔是为了适配安装轴的穿装固定，基座外侧的台阶结构刚好和导轨上的石材切口形成嵌合定位，

　　安装时不需要额外做位置校准，顺着导轨切口推入即可卡紧到位，能大幅减少工装调试的辅助时间。四个爪柱的高度做了统一的公差控制，安装后所有爪柱的顶端平面度误差控制在0.02mm以内，保证夹持2mm厚度石材时，四个接触点的受力均匀，不会出现单点受力过大导致的石材碎裂问题。爪柱的外圆做了顺滑的圆角过渡，没有尖锐的棱边，一方面是避免安装调试过程中划伤操作人员，另一方面也防止石材在装夹移位时被棱边磕出缺口。从安装边界来看，整个构件的径向尺寸完全匹配对应导轨的安装槽宽度，轴向安装高度不会超出石材加工工位的避让空间，和加工刀具的运动轨迹预留了足够的安全间隙，不会出现加工过程中刀具碰撞工装的问题。在实际使用场景中，这类构件通常成组安装在石材切割、

　　磨边工位的导轨上，根据待加工石材的尺寸调整相邻夹持件的间距，四爪的环抱式结构能从多个方向限制石材的自由度，即使加工过程中存在侧向的切削力，也能保证石材位置不发生偏移。和普通的平口夹持件相比，这种带圆形尖头的四爪结构和石材表面的接触属于点接触定位，不会像面接触夹具那样因为接触面存在杂物导致定位不准，同时尖头的设计也能适配表面带有轻微凹凸纹理的石材板材，不需要提前对板材接触面做打磨清理就能实现稳定装夹。基座和导轨的嵌合结构做了间隙配合设计，既可以顺着导轨顺畅滑动调整位置，锁紧后也不会出现窜动，在高频次的往复加工动作下，依然能保持稳定的定位精度。考虑到石材加工现场存在切削液喷淋、石粉冲刷的工况，整个构件的结构没有设计狭小的积屑缝隙，

　　日常清理只需要用压缩空气吹扫就能把附着在爪柱和基座上的石粉清理干净，不会出现石粉卡滞导致夹持动作失效的问题。在设计建模过程中，四个爪柱的分布角度做了等均分计算，保证每个爪柱承受的夹持力一致，环形基座的壁厚经过受力校核，在常规夹持力下不会出现形变，爪柱和基座的连接位置做了加强过渡，避免长期受交变应力出现断裂问题。圆形尖头的弧度经过优化，在保证接触应力可控的前提下，尽可能减少和石材表面的接触面积，降低压痕产生的概率，0.79mm的端头尺寸刚好适配2mm厚度石材的装夹需求，不会因为端头尺寸和板材厚度比例失衡导致装夹失稳。带切口的导轨适配设计，让整个构件的安装不需要额外制作转接件，直接匹配现有石材加工设备的导轨规格就能投入使用，降低了产线工装改造成本。
