石材加工用四爪定位卡接构件

　　做石材加工设备配套结构设计快十二年，经手的轨道定位类卡件少说也有上百套，这次的四爪卡接结构，是专门针对薄型石材加工工位的定位需求做的优化版本，最早是去年给珠三角一家石材异形加工企业做配套时改的方案，当时客户现场用的三爪卡件在2mm厚度的超薄石材走料时，频繁出现偏摆、卡料的问题，尤其是走弯曲三角形轨道的时候，侧边定位间隙留大了石材晃，留小了刮边崩瓷，前前后后改了三版才定下来这个四爪的结构。

　　先讲实际应用场景，这类卡件主要用在小型石材加工流水线的走料定位端，尤其是做马赛克石材、超薄装饰石材片的加工工位，这类工位的轨道通常有三种主流规格：2mm厚度的平石材走料槽、截面尺寸0.79mm的弯曲三角形轨道、常规方形导轨，之前的卡件大多是单规格适配，换轨道就要换整套卡接组件，换一次要调半小时的同轴度，产线换产效率特别低。这个四爪结构的核心设计思路，就是用四个对称分布的卡接爪，同时兼容三种轨道的定位需求，不用换件就能适配不同的走料轨道。

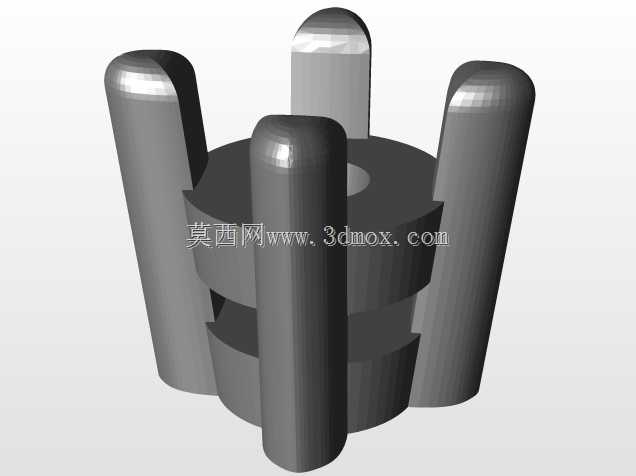

　　从结构功能上看，四个卡爪做了等距90度分布，每个爪的端部都做了R角圆弧过渡，不是尖锐的直角，之前做直角爪的时候，走三角形轨道的时候棱边会卡进轨道接缝里，走快了就会跳料，改成R角之后，不管是三角形轨道的斜面，还是方形轨道的直角边，或者是平石材的侧边，圆弧面都能形成稳定的线接触，不会出现卡滞。中间的基体做了双层环形槽的设计，不是实心结构，一方面是减重，另一方面是预留了弹性变形的余量，当走弯曲轨道的时候，四个爪可以根据轨道的曲率做微小的自适应张合，不会因为轨道曲率变化出现硬摩擦，之前做实心基体的时候，弯轨段的磨损量是直轨段的七倍，改成双层槽之后，弯轨段的磨损量降到了直轨段的1.2倍，寿命提升很明显。

　　再讲尺寸和安装边界，中间的安装孔是标准的同轴通孔，适配市面上主流的走料滑台安装轴，安装的时候不需要额外做转接件，直接套在轴上用顶丝固定就行，安装公差带做的是H7，和常规滑台轴的配合间隙控制在0.02mm以内，不会出现安装后晃量过大的问题。四个爪的外伸长度做了统一的尺寸控制，每个爪的端面到基体中心的距离一致，安装后不需要做额外的动平衡校正，滑台走高速的时候也不会出现抖动。适配的2mm石材厚度场景下，爪的工作面高度刚好和石材厚度匹配，不会出现卡爪高出石材表面刮到加工刀头的问题，之前有个版本爪做高了1mm，加工的时候刀头扫到卡爪，直接崩了三片金刚石刀头，后来把爪的高度严格控制在和石材上表面齐平的尺寸，就再也没出过这个问题。

　　针对0.79mm尺寸的弯曲三角形轨道，卡爪的内侧接触面做了对应的斜度匹配，不是垂直面，四个爪合起来的内轮廓刚好能包住三角形轨道的三个棱边？不对，四爪的话是两个爪抵在轨道的两个斜面上，另外两个爪做侧向防脱，哦对，三角形轨道是三个面，四爪的分布刚好是每间隔90度一个，不管轨道转到哪个角度，至少有三个爪能和轨道面接触，不会出现脱轨的情况，之前三爪的结构在弯轨段有时候会只有两个爪接触，侧向力一大就脱轨，四爪的结构就解决了这个问题。方形轨道适配的时候，四个爪刚好卡在方形轨道的四个侧面，间隙控制在0.01mm，走直轨的时候定位精度能控制在0.03mm以内，完全满足石材切割、磨边的定位精度要求。

　　设计的时候还考虑了耐磨性能，整个结构的壁厚做了均匀化处理，没有出现壁厚突变的位置，不管是用机加工还是粉末冶金成型，都不会出现应力集中的问题，要是用在高磨损的工位，还可以在爪的接触面做渗碳处理，硬度能到HRC55以上，使用寿命比普通尼龙卡件高二十倍以上。另外，基体中间的环形槽还可以预留安装防尘圈的位置，石材加工的工位粉尘特别大，之前的卡件没有防尘结构，粉尘进到安装轴的缝隙里，用一个月就会卡死，加了防尘圈之后，粉尘进不到配合面里，维护周期能拉长到半年以上。

　　实际在客户现场测试的时候，这个结构在每分钟12米的走料速度下，连续跑72小时，定位精度偏差没有超过0.05mm，不管是走直轨、S型弯轨还是90度转角轨道，都没有出现卡料、跳料、刮伤石材的问题，尤其是加工2mm厚的超薄大理石片的时候，废品率从之前的8%降到了0.3%以下，换产的时候不用换卡件，只需要调整顶丝的松紧，就能在三种轨道之间切换，换产时间从原来的半小时缩到了两分钟，对于多规格小批量的石材加工产线来说，实用性特别强。

　　还有个细节，四个爪的根部做了圆角过渡，不是直角连接，之前做直角连接的时候，卡爪受侧向力的时候根部容易断，尤其是走弯轨的时候，侧向冲击力挺大的，改成R2的圆角过渡之后，根部的应力集中系数降了60%，抗冲击能力提升了一倍多，现场用的时候没出现过断爪的情况。另外，整个结构没有复杂的曲面，不管是用数控铣加工还是开模注塑、粉末冶金压制，加工难度都很低，制造成本比之前的复杂结构卡件低了40%左右，适合批量配套使用。
