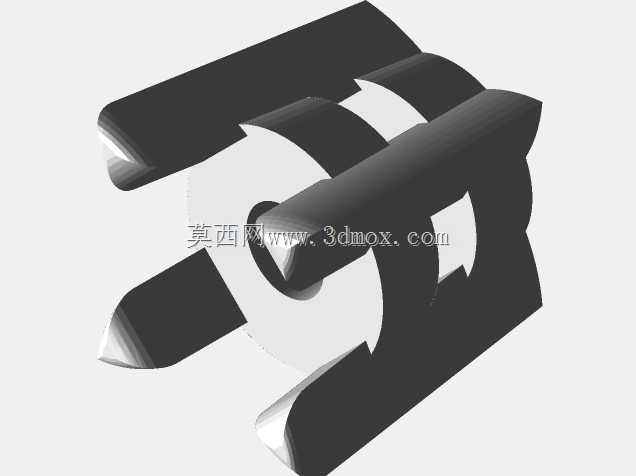

石材加工用方形导轨四爪夹持定位构件

　　在石材薄板加工的现场工况里，2mm厚度的脆性板材加工一直是装夹环节的难点，这类构件正是为适配该场景下的方形导轨安装场景设计，核心解决薄石材加工时夹持力不均易碎裂、定位偏移导致加工公差超差的实际问题。从实际使用场景来看，这类四爪结构多配套在小型石材雕刻、铣边设备的进给导轨端，每一个爪端的三角尖头尺寸控制在0.79mm，这个尺寸的设定并非随意取值，是经过多轮试加工验证的结果：尖头过大会在2mm薄石材表面留下过深的压痕，甚至直接顶裂板材；尖头过小则会出现夹持打滑，在设备进给切削时出现板材移位，直接导致加工件报废。

　　设计思路上没有采用常规三爪自定心的对称结构，而是结合方形导轨的安装基准做了适配，四个爪的排布完全匹配方形导轨的安装面边界，安装时不需要额外做转接法兰，直接可以卡入对应规格的方形导轨滑槽内，安装基准面和导轨的滑动面完全贴合，从根源上减少了安装累积误差。爪部的受力结构做了等强度优化，每个爪的根部做了圆弧过渡处理，避免长期反复夹持动作下出现应力集中断裂的问题，毕竟石材加工现场存在一定的粉尘与切削液喷淋工况，结构上没有多余的积屑凹槽，日常维护只需要定期清理导轨滑动面的石粉即可，不需要对爪体做额外的拆解保养。

　　从安装边界来看，构件的中心通孔和方形导轨的配合公差取H7/g6的间隙配合，既保证滑动时不会出现卡滞，也不会因为间隙过大导致夹持中心偏移，四个爪的张开行程做了限位设计，最大张开量适配常见的小型石材加工件的夹持范围，不会因为过度张开导致爪体从导轨上脱出。爪端的三角尖头做了局部淬硬处理，长期和石材表面接触也不会出现过快磨损，磨损后也不需要整体更换构件，只需要更换对应位置的爪头即可，降低现场的配件维护成本。

　　实际使用时，四个爪的同步动作通过中心的联动结构实现，夹紧力可以通过配套的调节件做微调，针对2mm厚度的石材，夹紧力控制在刚好克服切削力不打滑的区间，不会因为夹紧力过大导致薄板出现暗裂，这类暗裂往往在加工完成后转运环节才会显现，会造成不必要的工序浪费。和常规的圆形导轨配套夹持件不同，这款结构完全依托方形导轨的高刚性特点做设计，方形导轨本身的抗扭性能优于同规格圆形导轨，配合四爪的对称夹持，在加工石材的边角位置时，切削力带来的侧向扭矩可以直接通过爪体传递到导轨上，不会出现构件偏转的问题。很多现场加工人员之前用通用夹具装夹2mm薄石材时，经常需要在夹持位置垫橡胶片来缓冲，但是橡胶片会带来定位误差，这款构件的尖头设计刚好可以刺入石材表面极浅的一层，不需要额外加缓冲垫就能保证夹持可靠，同时定位精度可以控制在0.05mm以内，完全满足石材雕刻、磨边的精度要求。

　　结构的外形轮廓没有多余的突出部分，在导轨上滑动时不会和设备的其他防护结构、切削管路产生干涉，整体的轴向尺寸也做了压缩，尽可能减少在导轨上占用的安装空间，让设备的有效加工行程得到最大化利用。针对石材加工现场的石粉问题，构件的所有滑动配合面都做了防尘结构设计，配合间隙处预留了防尘圈的安装槽，安装对应规格的防尘圈后，石粉不会进入配合间隙导致滑动卡滞，延长了构件的整体使用寿命。在做三维建模时，所有的配合面都做了公差标注，生产加工时可以直接依托模型出工程图，不需要二次做结构调整，爪部的受力位置都做了有限元校核，在最大夹紧力工况下的变形量控制在0.02mm以内，不会因为夹持变形影响加工精度。
