电动摩托车通用数字可编程QS仪表板结构

　　在两轮电动出行设备的整车配套体系中，驾乘人员前端的信息交互部件直接决定骑行过程的状态感知效率，这款适配宽电压平台的数字仪表结构，正是针对民用电动摩托车的日常使用场景开发的车载交互终端。从实际装车的适配场景来看，它覆盖了常规通勤款、载重款等多类电动摩托车型的车把安装位，不需要对原有车把的安装基座做大规模改型，就能替换传统的指针式机械仪表，解决老款仪表显示信息单一、抗震性差、电压适配范围窄的常见问题。

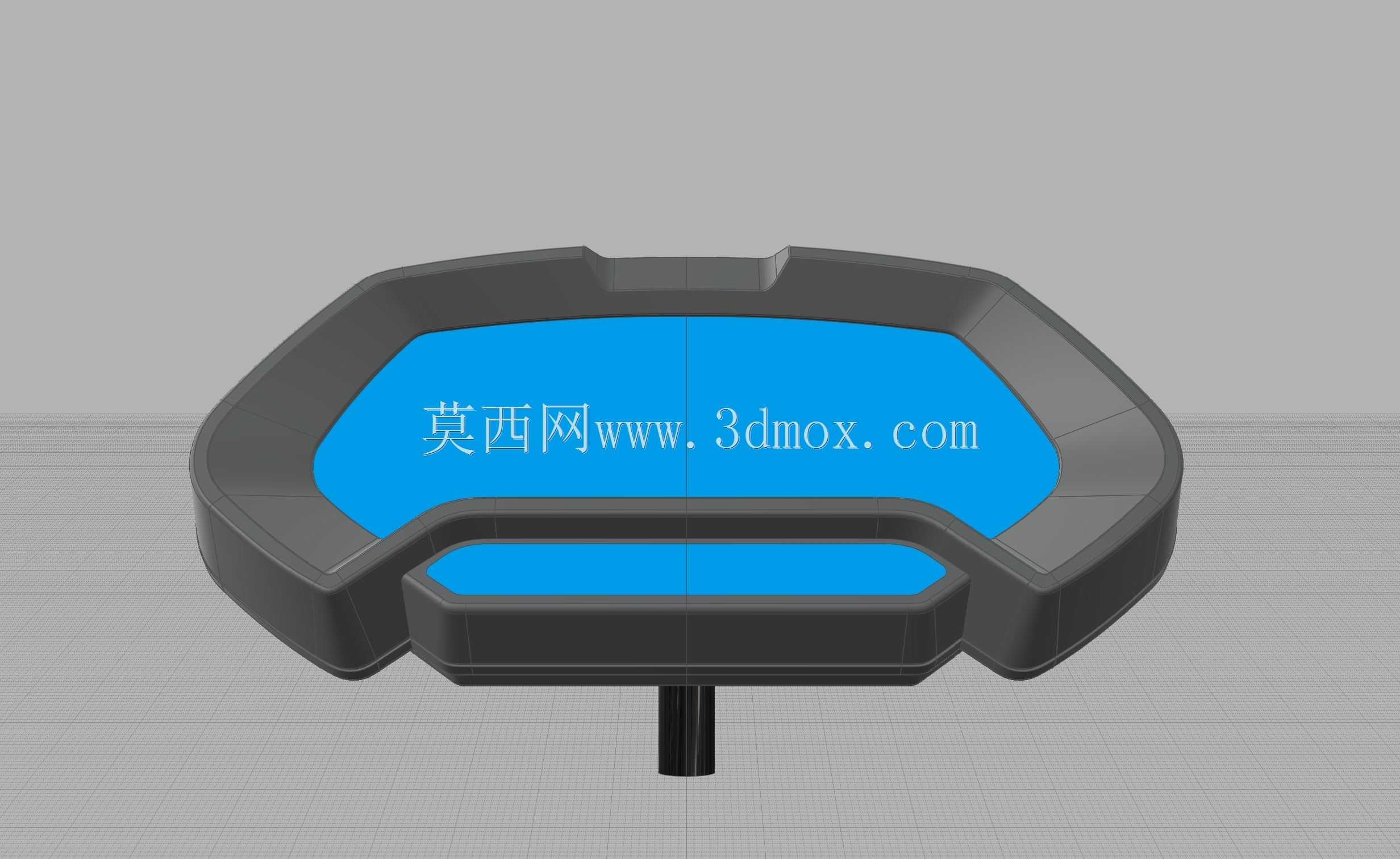

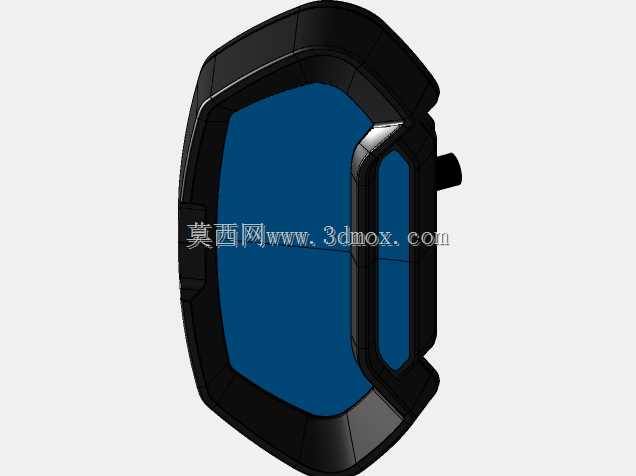

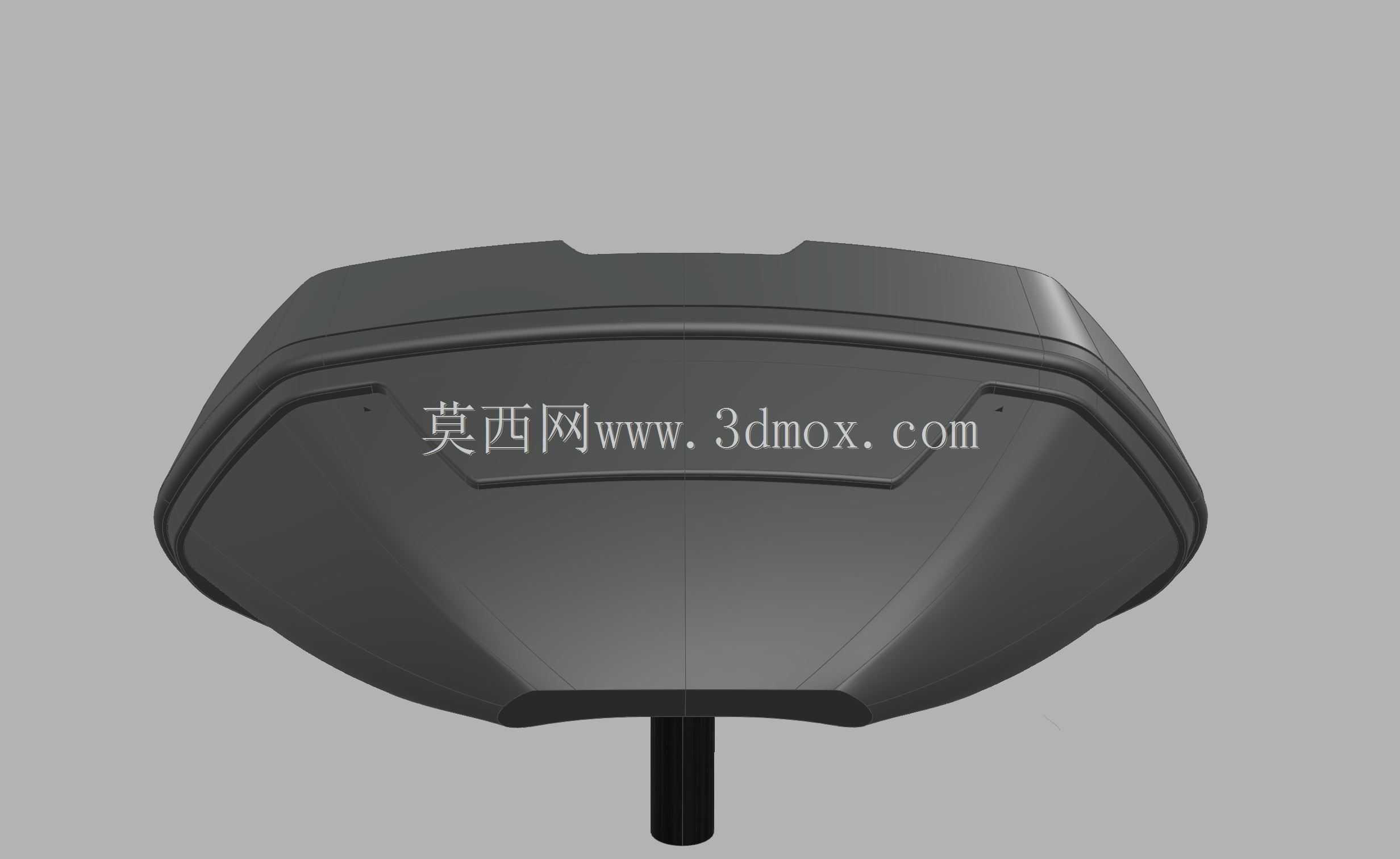

　　从功能实现的结构设计逻辑来看，这款仪表的内部腔体预留了数字可编程控制模块的安装空间，能够同步采集整车电控系统输出的多路信号，除了常规的实时行驶速度显示外，还能整合累计行驶里程、单次骑行时长、当前电池组输出电压、整车实时工作电流等多维度运行参数，所有显示区域的排布都经过骑行姿态的视线角度校核，确保驾乘人员在正常骑行坐姿下，仅用余光就能快速读取关键参数，不需要刻意低头调整视角，尽可能降低骑行过程中查看仪表带来的安全隐患。仪表的外轮廓采用了非对称的多边形切边设计，不是为了追求造型的夸张感，而是为了匹配不同车型前脸的包覆件安装边界，外侧的黑色硬质壳体做了多层阶梯式的止口结构，装配时可以和前端的透明防护面板、后侧的密封胶圈紧密压合，达到日常骑行所需的防水防尘要求，应对雨天行驶、路面扬尘等复杂使用环境，避免水汽、灰尘进入内部电路区域造成显示故障。

　　尺寸设计上，这款仪表的整体外廓控制在185mm90mm80mm的范围内，这个尺寸区间是经过多车型适配验证的：宽度方向不会超出常规电动摩托车车把中部的安装空间，不会和车把两端的刹车手柄、控制转把产生运动干涉；厚度方向的80mm尺寸，既给内部的电路板、显示模组、接线端口留出了足够的布线空间，又不会因为过度突出前脸，在车辆发生轻微剐蹭时首先受到撞击。整体净重控制在0.35kg，不会给车把部位增加过多的负载，避免长期使用后出现车把跑偏、安装基座松动的问题。

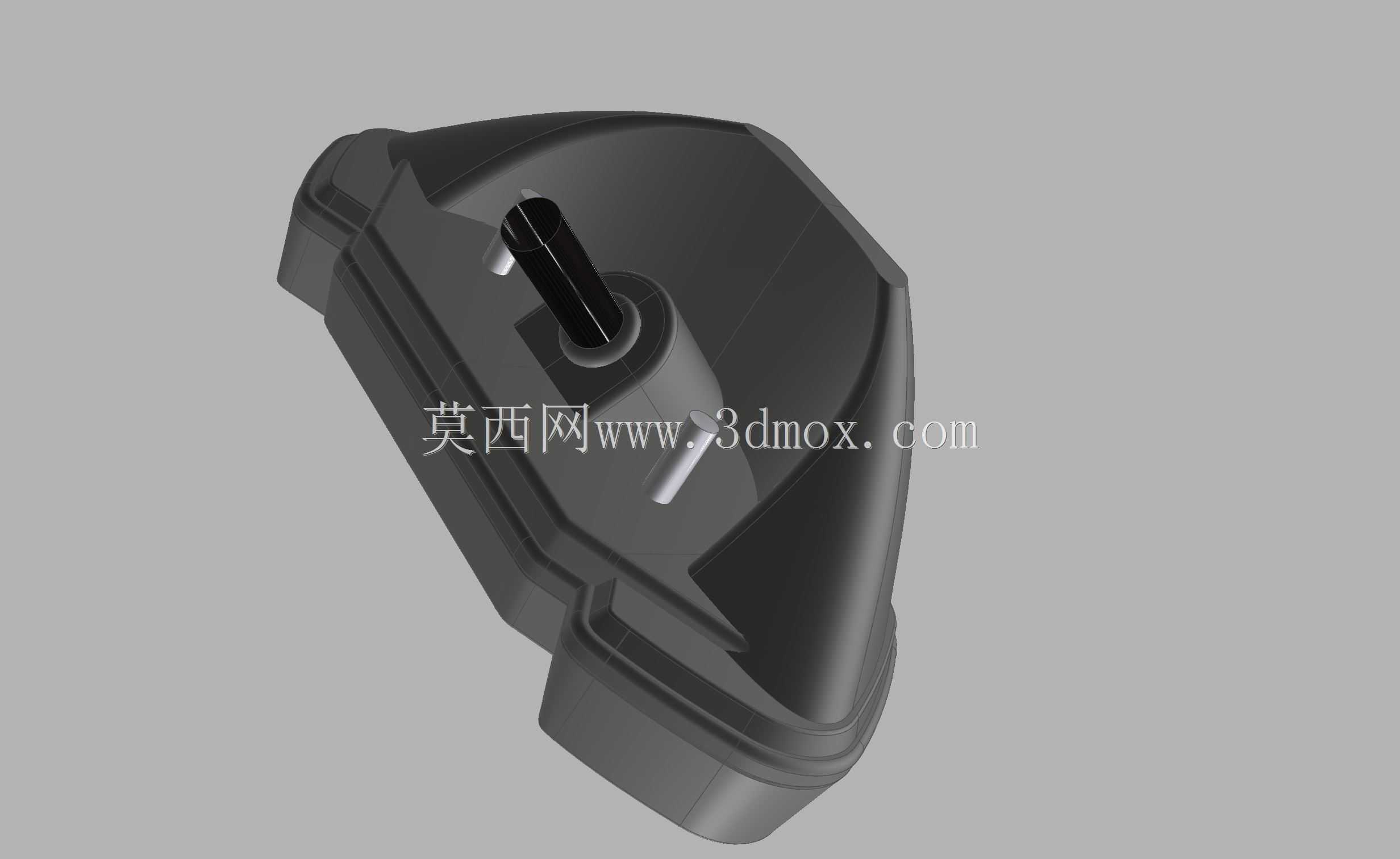

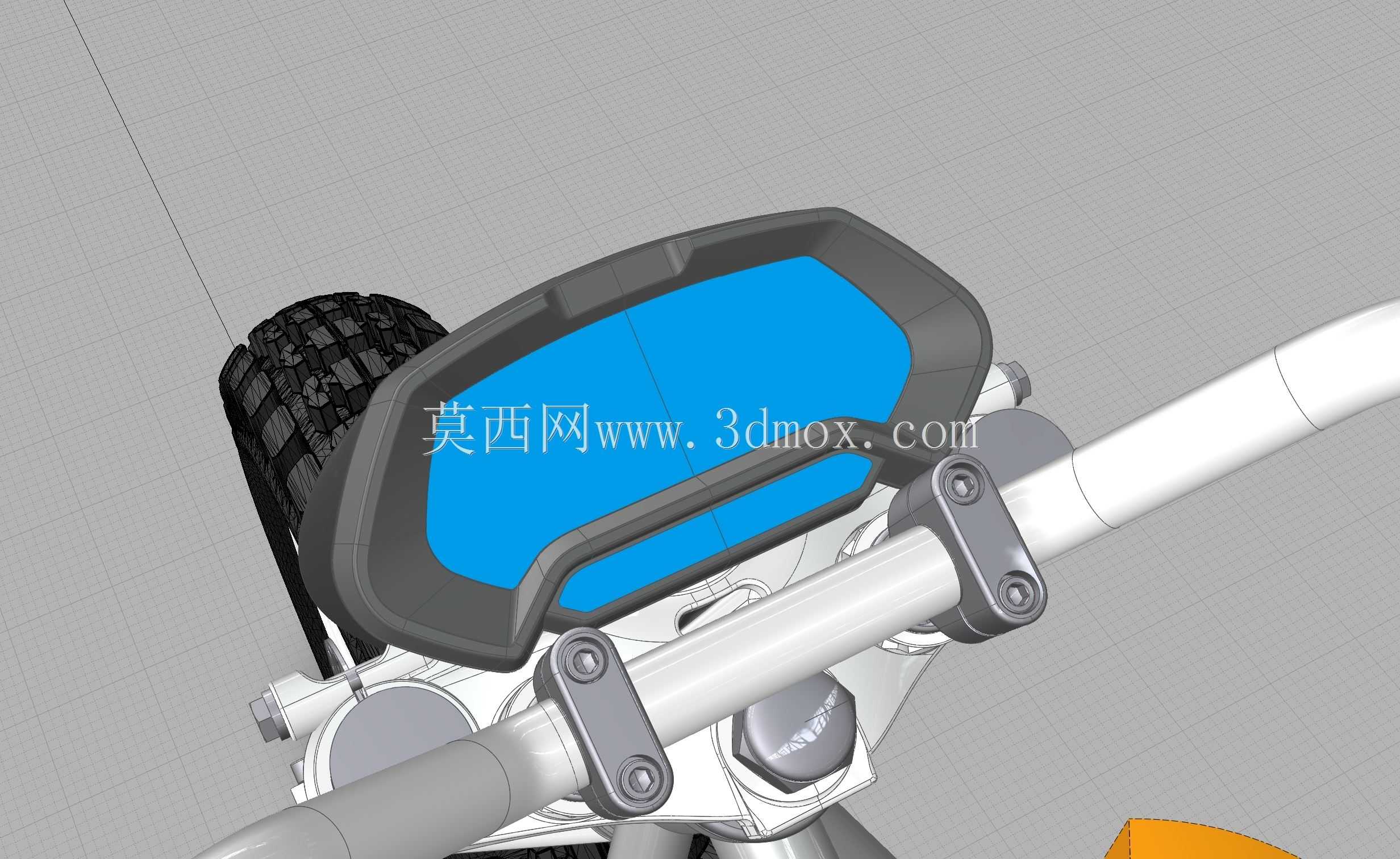

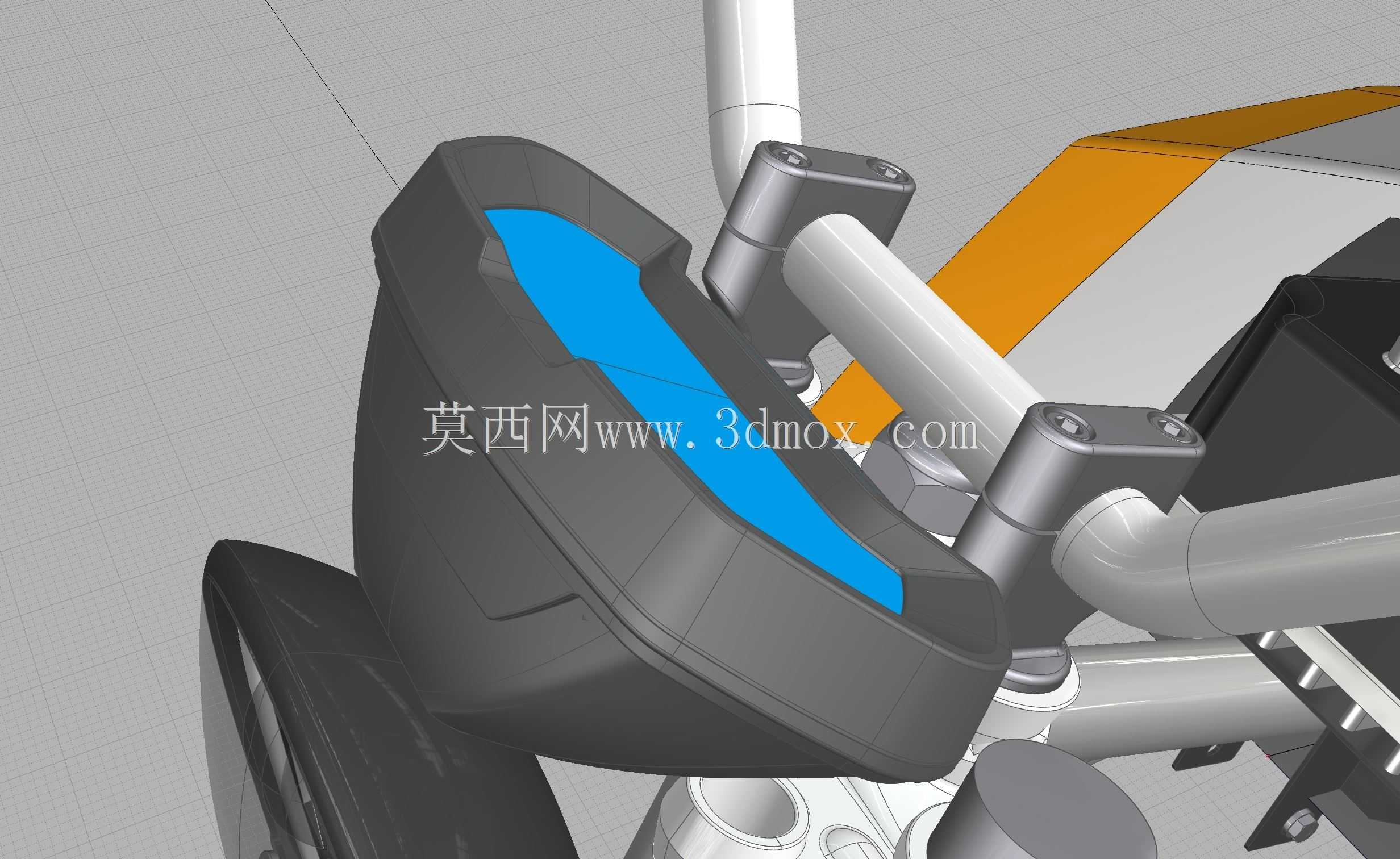

　　在安装边界的设计考量上，仪表后侧的接线端口采用了内凹式的布局，整车线束接插完成后，接头部分可以完全藏入仪表后侧的防护腔体内，不会出现线束外露、被骑行过程中带起的碎石磨损绝缘层的问题。侧面伸出的固定柱结构，直接匹配常规电动摩托车仪表支架的安装孔位，安装时只需要对准孔位锁紧固定螺丝，就能完成机械结构的固定，不需要额外制作转接支架，降低整车装配的工时成本。显示区域的蓝色遮光面板做了防眩光的表面处理，在晴天阳光直射的场景下，不会因为强烈的反光导致显示内容看不清，夜间骑行时，面板的透光率又能保证显示亮度柔和不刺眼，不会对驾乘人员的视线造成干扰。

　　从结构可靠性的设计细节来看，壳体的边角位置都做了圆弧过渡处理，没有尖锐的棱角，一方面是避免车辆倾倒时边角位置应力集中出现壳体碎裂，另一方面也防止骑行过程中磕碰对驾乘人员造成额外伤害。内部的显示模组安装位设计了多个减震支撑柱，能够过滤路面颠簸传递到仪表内部的振动，避免长期振动环境下出现显示模组接触不良、焊点脱落的问题，适配城乡不同路况的使用需求。宽电压的适配设计让这款仪表可以匹配48V到144V区间的不同电池配置车型，不管是常规的铅酸电池通勤车型，还是高压平台的高速电摩，都可以通过内置的可编程模块调整参数匹配，不需要针对不同电压等级开发单独的仪表壳体结构，大幅提升了部件的通用化率，降低整车厂的配件采购和仓储成本。
