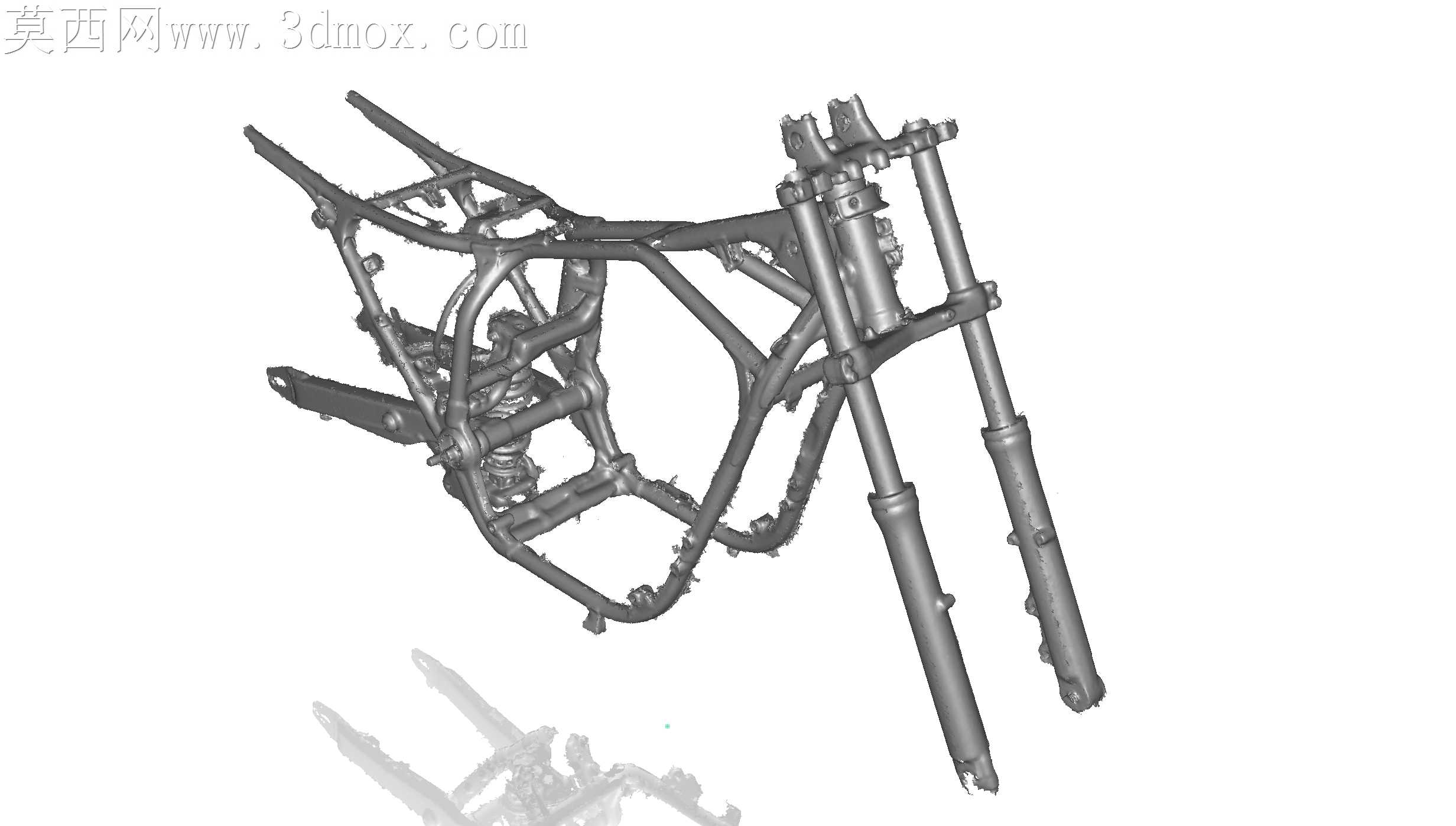

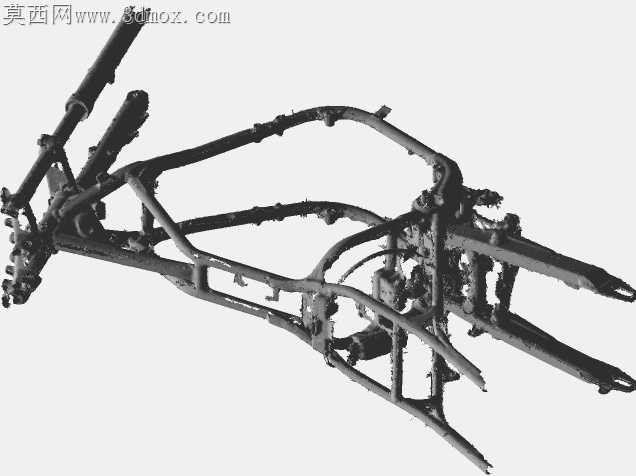

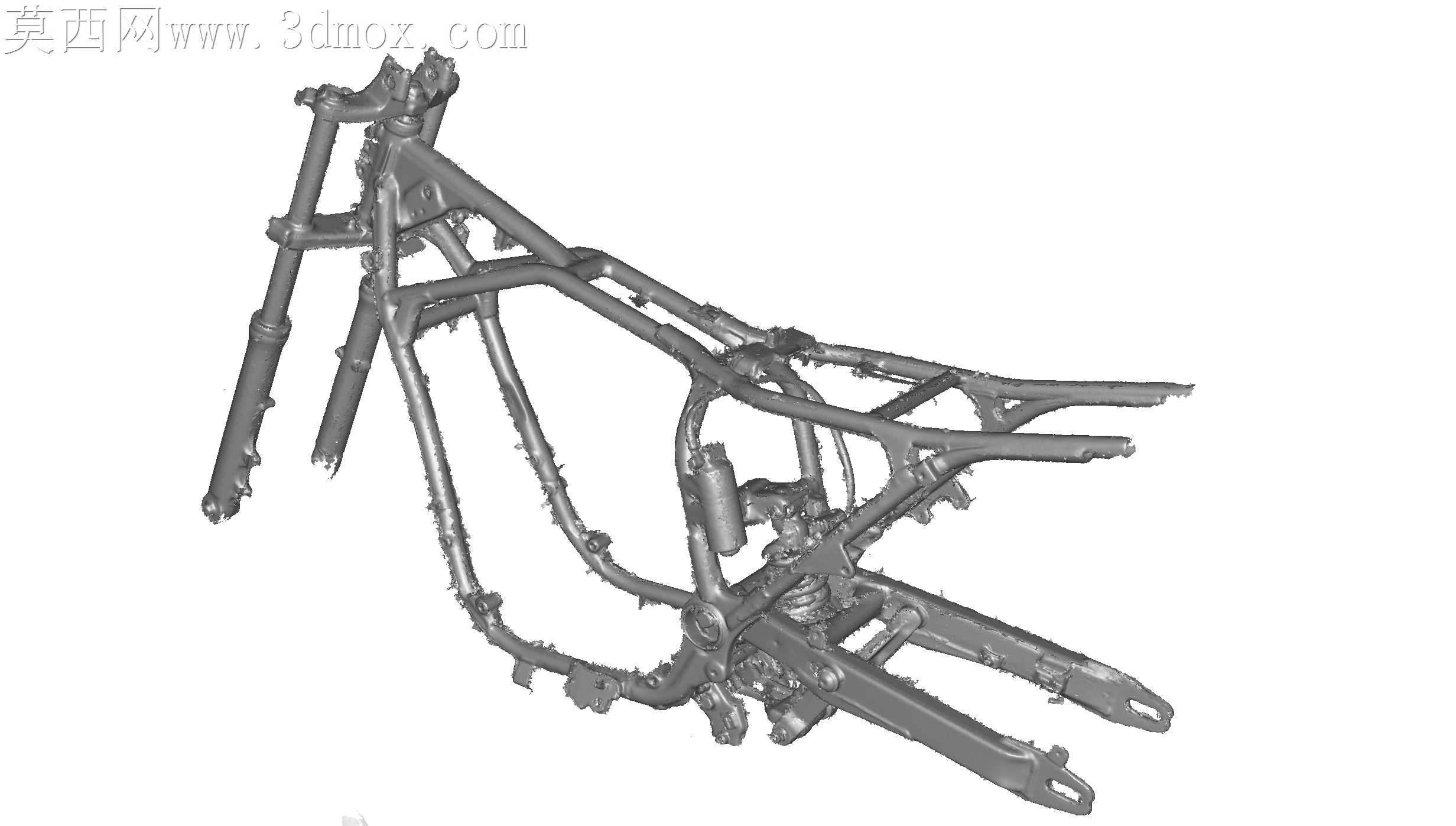

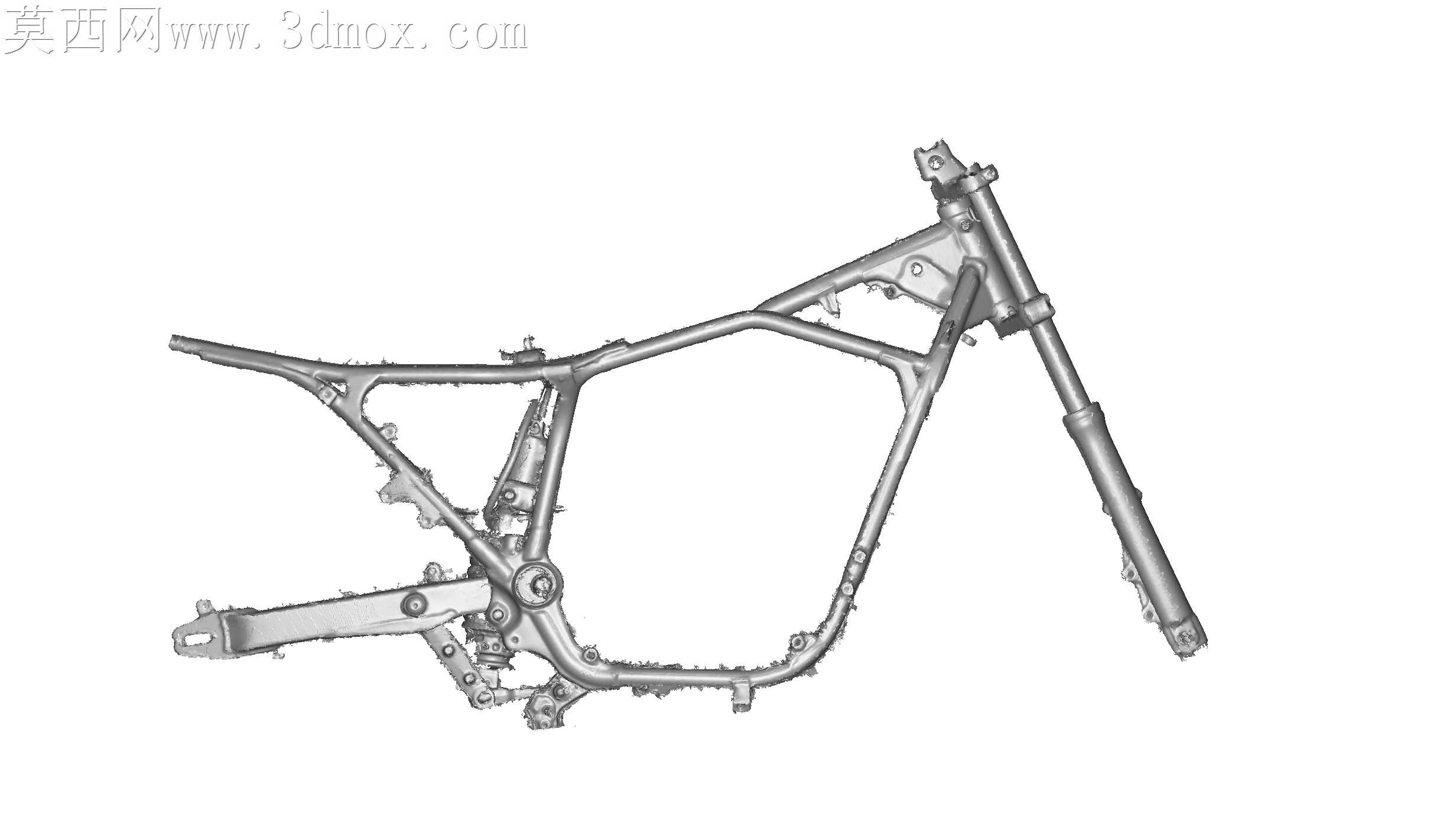

雅马哈XJ600摩托车车架扫描逆向结构

刚拿到扫描点云的时候最先注意到前叉安装座边缘的扫描噪点，是实车常年使用留下的磕碰凹痕带起的测量毛刺，一开始想直接平滑掉，后来对照实车维修手册的安装公差要求，特意保留了这处0.3mm的凹痕特征，毕竟做逆向不是做全新设计，原车的装配磨损痕迹也是后续改装件适配的重要参考。处理主梁管的点云拼接时，跨软件转档出过一次面扭曲的问题，是扫描时车架悬挂弹簧处的反光导致局部点云缺失，补面的时候特意对照了同批次91款XJ600的车架参数，把主梁和后摇臂连接轴的同轴度公差控制在0.15mm以内，避免后续做改装件的时候出现安装错位。做尾部安装架的结构还原时，发现原车的线束固定卡扣座有两个因为老化断裂，扫描数据里只留了残根，没有直接删掉做光顺处理，而是按照残根的安装位置还原了卡扣座的原始结构，还特意标注了这处是易损位置，后续做替换件的时候可以适当加厚卡扣的壁厚。前减震筒的安装位是整个车架精度要求最高的地方，一开始拟合圆柱面的时候偏差到了0.2mm，反复调整点云的采样范围，把筒身安装孔的同轴度、上下联板的安装面平行度都卡到了原车的装配公差范围内，毕竟这部分直接影响骑行的转向手感，差一点都会出现跑偏或者减震卡滞的问题。处理车架中部的发动机安装吊耳时，发现扫描数据里吊耳的安装面有轻微的形变，是之前发动机拆装时撬压留下的痕迹，没有直接修正成理想平面，而是保留了这处形变特征，同时在对应位置做了标注，方便后续做发动机改装吊架的时候提前预留调整余量，不用反复打磨适配。整个逆向过程没有刻意追求模型的绝对光顺，反而把实车使用留下的各类装配痕迹、磨损特征都尽可能保留下来，毕竟这类老车的扫描模型，核心价值就是还原原车的真实安装状态，不管是做配件复刻还是改装方案设计，都能直接拿来做装配干涉检查，不用再反复对照实车测量尺寸。
