Nema17步进电机L型安装固定支架

　　在小型自动化设备、桌面级数控装置、3D打印传动单元、小型输送模组这类需要搭载42系列步进电机的场景里，电机安装支架的适配性直接决定了动力输出端的同轴精度与长期运行稳定性，这款针对Nema17规格步进电机设计的L型安装支架，就是为解决侧装、垂直立面安装场景下的电机固定需求开发的结构件。从实际装配逻辑来看，这类支架最常应用在设备框架的铝型材立面安装场景，区别于正装式的电机法兰座，L型结构可以直接依托垂直安装面完成电机的水平轴向输出，不需要额外加装转接角件，能有效压缩动力单元的横向占用空间，在小型桌面设备的紧凑布局里优势尤其明显。

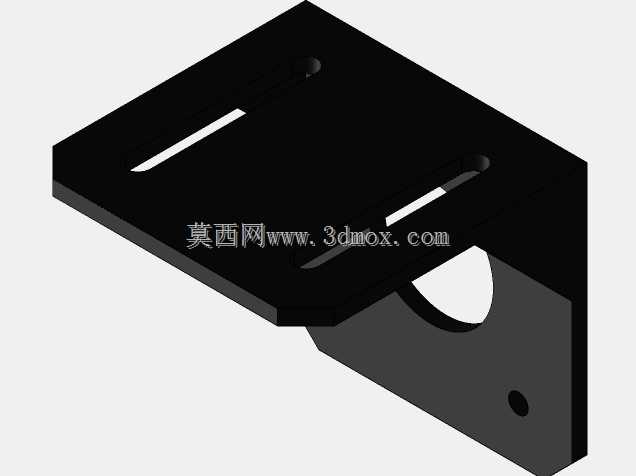

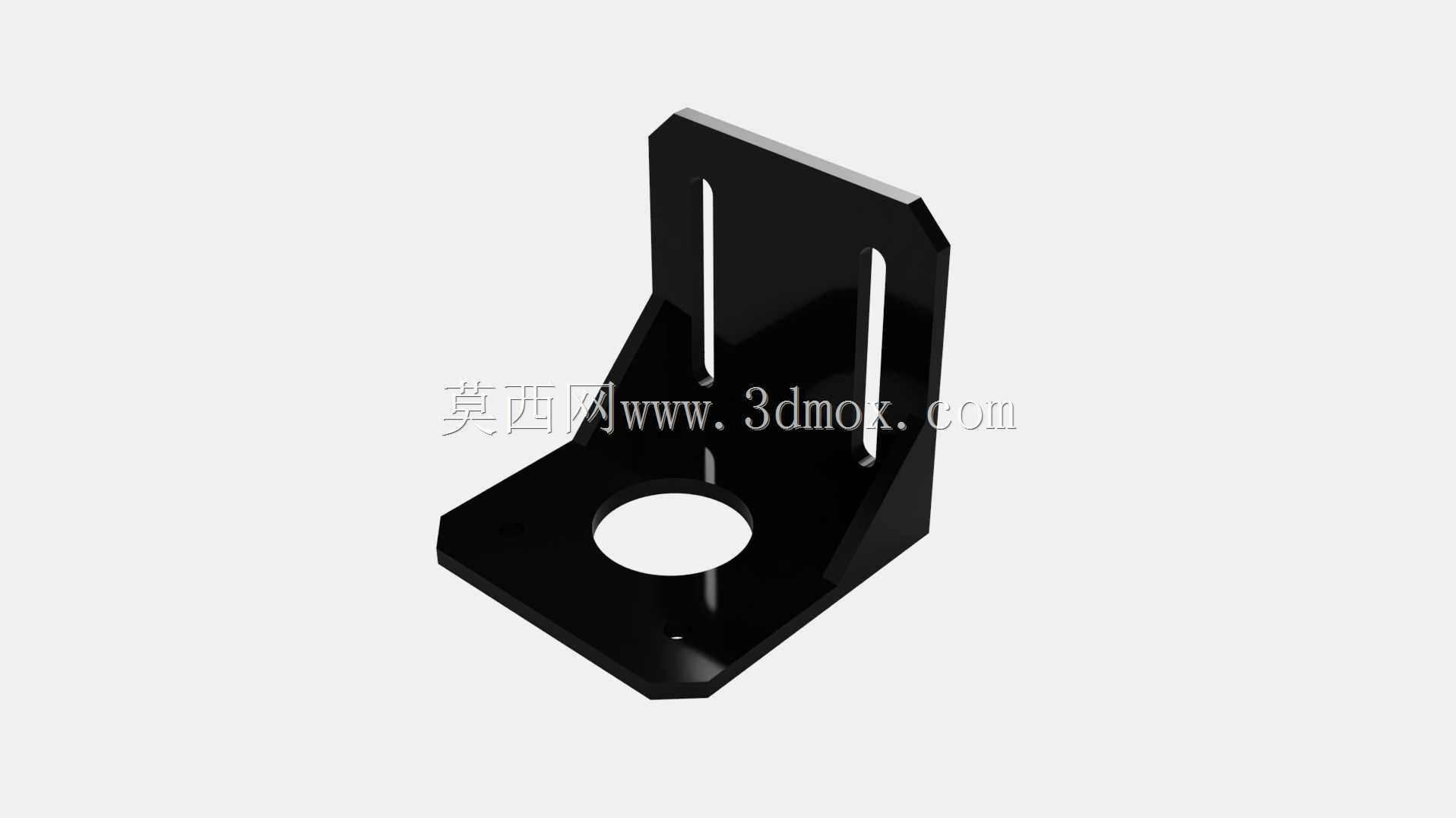

　　设计层面首先考虑的是安装兼容性，支架底板的安装孔采用长圆孔设计，也就是图中垂直立面上的两条开槽结构，这类槽孔的设计初衷是给电机安装预留轴向调整余量，装配时可以顺着槽孔方向微调电机的前后位置，不管是配合同步带传动时调整带体张紧度，还是配合丝杠传动时调整联轴器的对接间隙，都不需要额外加工调整垫片，现场装配的容错率更高。底板中心的通孔是为电机轴端、尾部编码器或者散热预留的过孔，当电机贴紧立面安装时，轴端可以直接穿过孔位对接传动件，不会出现支架与电机轴、尾部出线端干涉的问题。底板上的四个角部安装孔对应Nema17电机的标准31mm安装孔距，孔位公差按照IT8级精度控制，装配时不需要额外扩孔就能直接匹配M3规格的电机安装螺丝，能保证电机安装后法兰面与支架立面的垂直度，避免电机轴出现偏载导致的轴承磨损问题。

　　从结构强度角度考量，支架在L型折弯处设置了三角形加强筋结构，也就是连接底板与立面的斜向支撑段，这个结构能有效抵消电机运行时产生的倾覆力矩——毕竟步进电机在启停瞬间会产生一定的反作用力，如果没有加强筋，长期运行后L型折弯处很容易出现形变，导致电机轴偏移，进而引发同步带跳齿、联轴器异响这类故障。加强筋的厚度与支架主体板材厚度保持一致，折弯处采用圆角过渡，避免应力集中导致的断裂问题，板材材质常规选用冷轧钢板表面发黑处理，兼顾结构强度与防锈能力，也可以根据使用场景选用铝合金材质适配轻量化需求。

　　实际选型时需要注意几个安装边界：首先是支架的立面高度要匹配电机的机身长度，避免电机尾部超出支架底板范围导致安装不稳；其次是长圆孔的调整行程要满足传动张紧的需求，这款支架的槽孔长度预留了足够的调整量，常规的2GT同步带、T8丝杠传动的张紧调整都能覆盖；另外支架底板的厚度要满足承重要求，针对42系列步进电机的常规扭矩输出，2mm厚度的钢板就能保证运行时无明显形变，如果搭载的是加长机身的高扭矩Nema17电机，可以适当增加板材厚度到3mm提升刚性。

　　在装配流程上，这类支架的安装顺序一般是先将电机通过四个角孔固定在支架立面上，预紧螺丝后调整电机轴向位置，保证传动件对接顺畅、张紧力合适后再完全拧紧电机固定螺丝，之后再通过支架底板上的安装孔将整个支架组件固定在设备框架或者安装立面上，这种装配顺序能最大程度降低装配应力，避免电机轴出现别劲的问题。日常维护时只需要定期检查支架固定螺丝与电机安装螺丝的松紧度，不需要额外的维护操作，结构可靠性很高，适合在各类小型自动化传动单元里批量使用。
