适配M8螺纹的10mmT槽专用夹具组件

　　在常规立式铣床、小型加工中心的工装装夹场景里，T槽夹具是衔接工作台与待加工工件的核心连接件，这套适配M8螺纹的10mmT槽夹具组，专门针对工作台T槽公称宽度10mm的通用铣削设备设计，解决了小批量零件加工时，通用T型螺栓适配性差、装夹行程冗余、锁紧后同轴度偏差的常见问题。

　　从实际使用场景来看，多数小型教学铣床、轻型台式加工中心的工作台T槽宽度为10mm，日常加工中常遇到需要使用M8螺纹紧固件完成工件压紧、定位块固定、工装辅具锁紧的需求，常规市售T槽螺栓往往存在螺杆长度过长、T型头部与槽腔配合间隙过大的问题，锁紧时容易出现头部偏斜、螺杆别劲的情况，反复锁紧后还会刮伤T槽内壁，影响后续装夹的定位精度。这套夹具组的T型头部完全按照10mm宽度T槽的内腔轮廓做适配设计，头部厚度与槽腔深度匹配，装入T槽后不会出现上下窜动，头部两侧的定位面与T槽侧壁的配合间隙控制在0.1mm以内，锁紧时螺杆始终保持与工作台面垂直，不会出现偏斜别劲的情况。

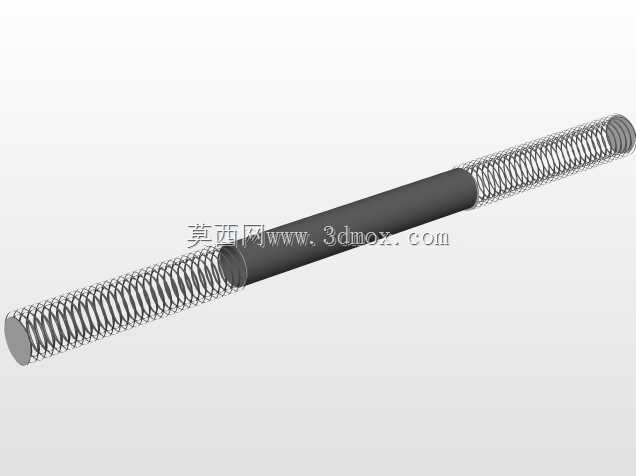

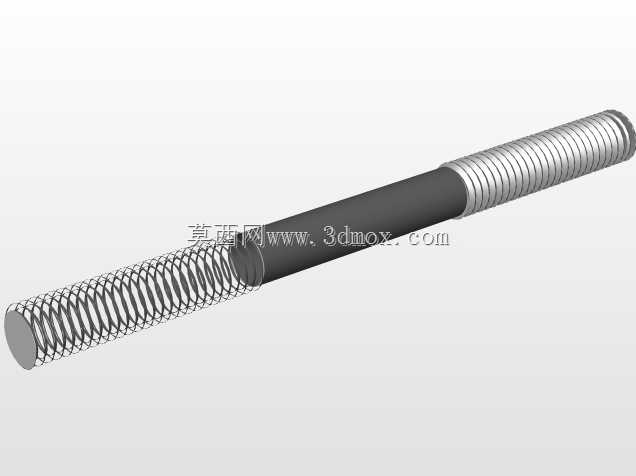

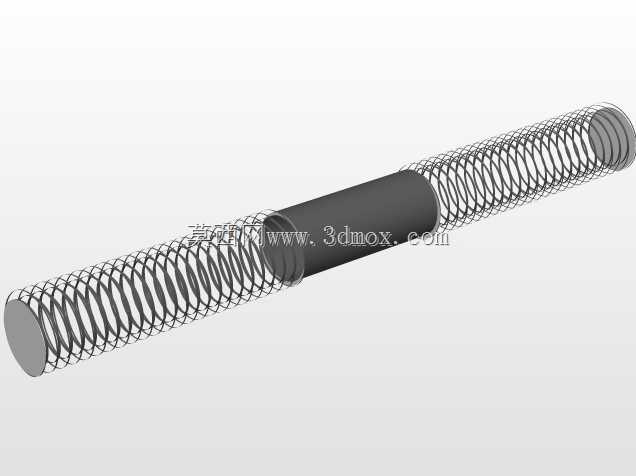

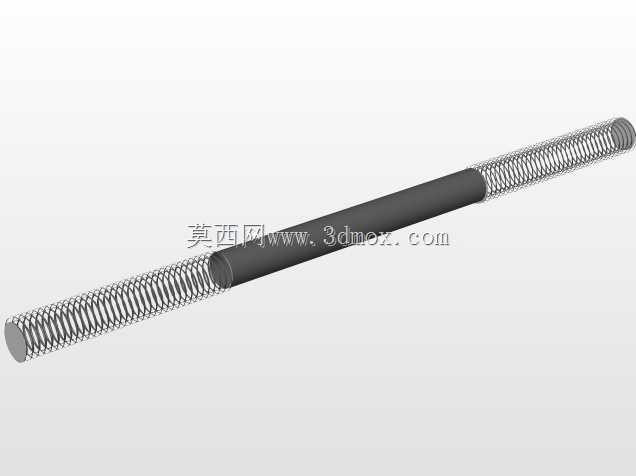

　　设计过程中，首先针对10mmT槽的通用截面参数做了尺寸校核，常规10mm宽度T槽的上部开口宽度为10mm，下部容纳T型头的腔室宽度为18mm，腔室深度为8mm，这套夹具的T型头部宽度做了17.8mm的负公差设计，既能保证头部顺利滑入T槽，又能在锁紧时提供足够的承压面，避免局部压强过大压伤T槽的台阶面。螺杆部分采用全螺纹设计，螺纹规格为标准M8粗牙，螺距1.25mm，全螺纹结构可以适配不同高度的压紧需求，不管是压紧薄型板材，还是叠加等高块后固定较高的定位工装，都可以通过调整螺母位置获得合适的锁紧行程，不需要额外准备不同长度的螺栓，减少了工装辅具的储备种类。

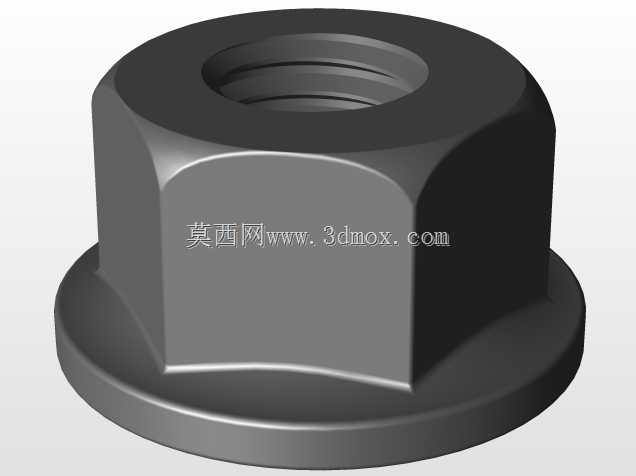

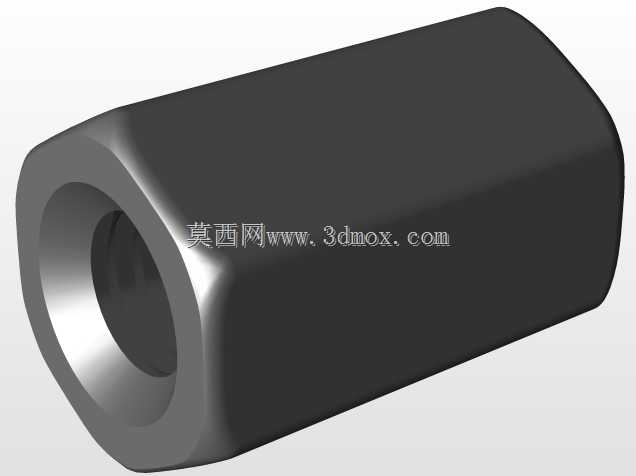

　　从安装边界来看，这套夹具组的T型头部装入10mmT槽后，螺杆伸出工作台面的最小高度为0，也就是当T型头完全贴合T槽台阶面时，螺杆根部与工作台面齐平，不会出现凸起干涉的情况，对于需要将工件直接贴合工作台面装夹的场景，不会因为螺栓根部凸起影响工件的定位平面度。螺杆的有效螺纹长度覆盖了常规铣削装夹的常用行程，配合标准M8六角螺母、平垫圈使用时，最大可以夹持总高度不超过60mm的工件或工装叠层，完全满足小型零件加工、工装调试的装夹需求。

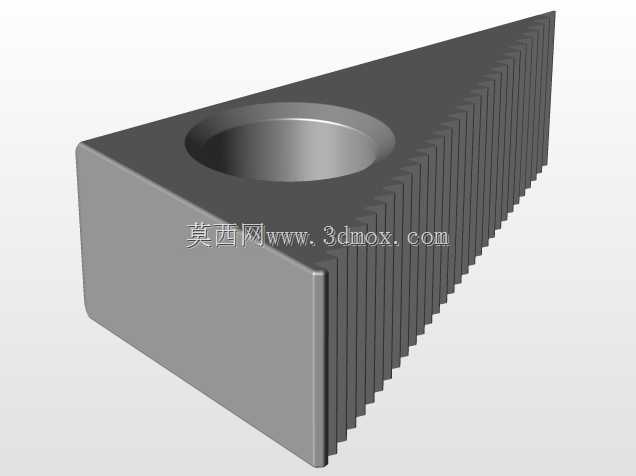

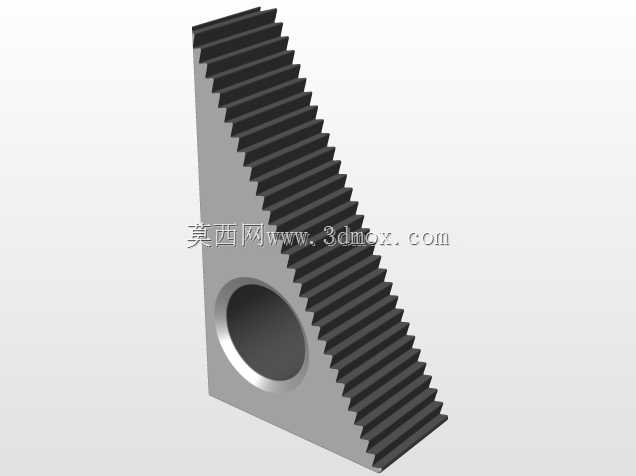

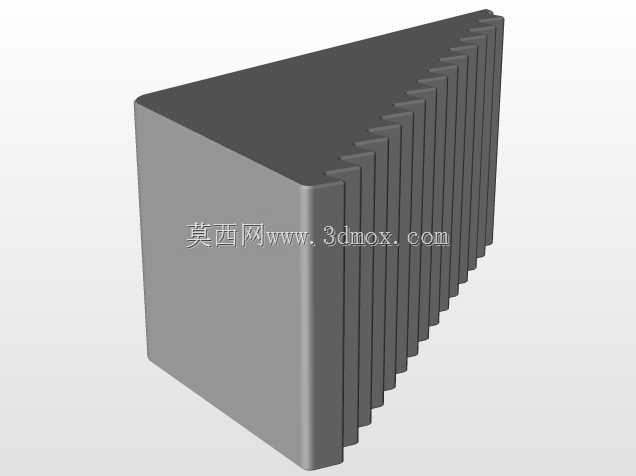

　　在功能特性上，这套夹具组除了常规的工件压紧用途外，还可以配合定位块、行程挡块使用，通过T槽的导向作用调整定位位置，锁紧后可以作为工件的侧向定位基准，相比传统的压板螺栓，这套组件的螺杆与T型头为一体化结构，不存在分体式T型螺栓容易出现的头部脱落、装配错位问题，装夹时只需要将头部从T槽端部滑入，调整到目标位置后锁紧螺母即可，不需要在T槽内反复调整头部的朝向，单人操作即可快速完成装夹，能有效缩短工装准备的辅助时间。

　　针对铣削加工的受力特点，这套夹具的螺杆与T型头衔接位置做了圆弧过渡处理，避免应力集中导致的螺杆断裂问题，在承受铣削过程中的侧向切削力时，过渡位置的应力分布更均匀，即使在满刀切削的重载工况下，也不会出现螺杆根部断裂的情况。T型头的下表面做了平面度处理，与T槽台阶面的接触面积超过90%，锁紧时的压强分布均匀，不会因为局部接触导致T槽表面压痕变形，长期使用也不会损伤工作台的T槽结构。

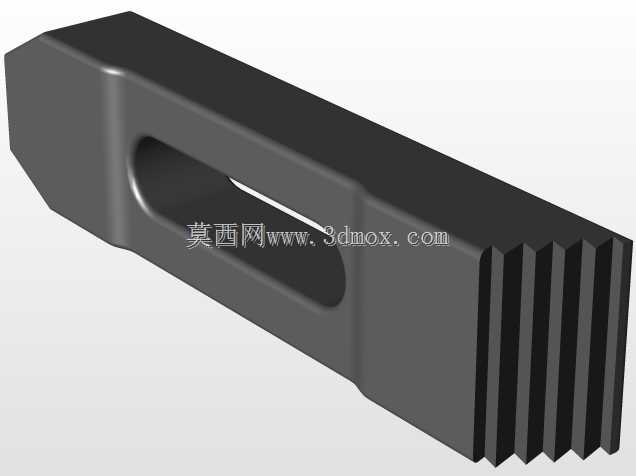

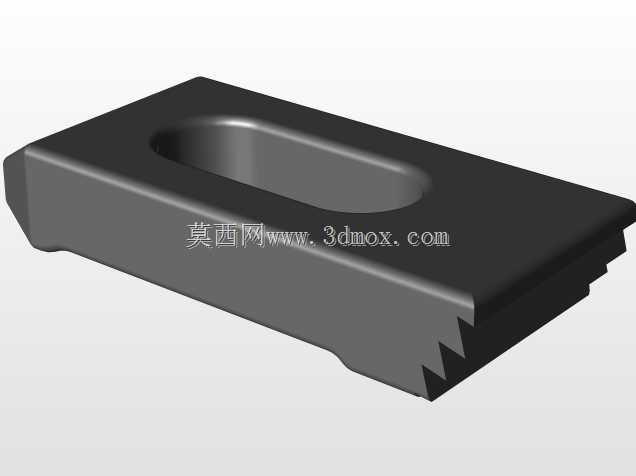

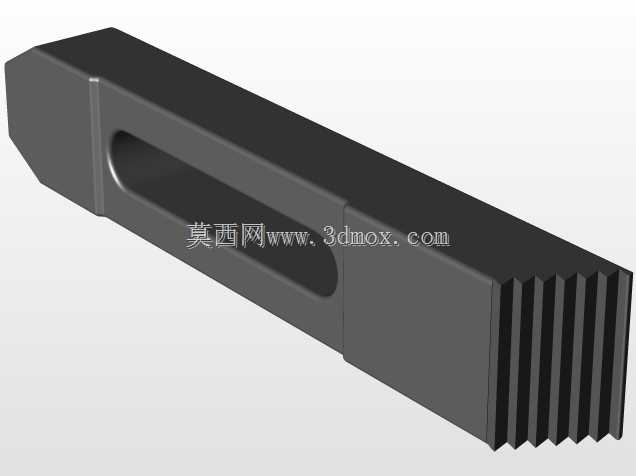

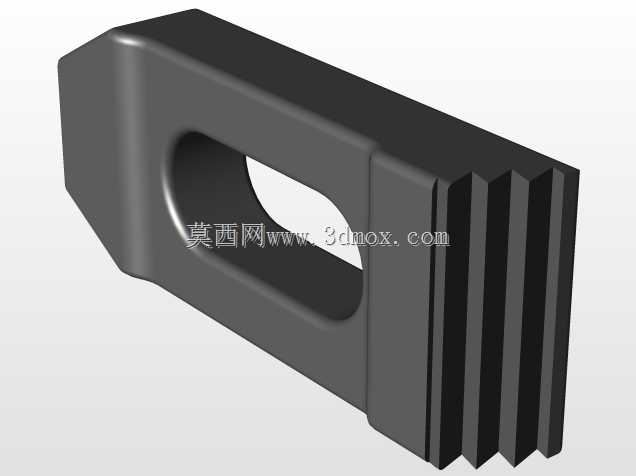

　　实际使用中，这套夹具组可以适配多种装夹场景：在加工小型铝制零件时，可以配合压板完成工件的四点压紧，因为螺杆垂直度好，锁紧力方向垂直于工作台面，不会出现工件被压移位的情况；在安装可调式定位挡块时，只需要将夹具滑入对应T槽，调整挡块位置后锁紧，即可作为重复定位的基准，批量加工时不需要反复打表找正挡块位置；在安装小型台钳、分度头等工装辅具时，这套夹具可以直接穿过辅具的安装孔，与T槽配合完成锁紧，不需要额外定制特殊长度的连接螺栓，适配性更强。

　　从结构设计的细节来看，螺杆的螺纹末端做了倒角处理，方便螺母的旋入，即使在螺杆表面沾有少量切削液、铝屑的情况下，也可以顺利将螺母旋入，不会出现螺纹卡滞的问题。T型头的两端做了小角度的倒角，在T槽内滑动时不会刮擦T槽的侧壁，即使T槽内残留有少量切屑，也可以顺利滑过，不会出现卡滞的情况。整套组件没有多余的结构，所有尺寸都围绕10mmT槽、M8螺纹的适配场景做了优化，没有冗余的设计，既保证了装夹的刚性，又控制了整体的重量，日常收纳、取用都很方便。
