370W工业感应电机三维结构设计

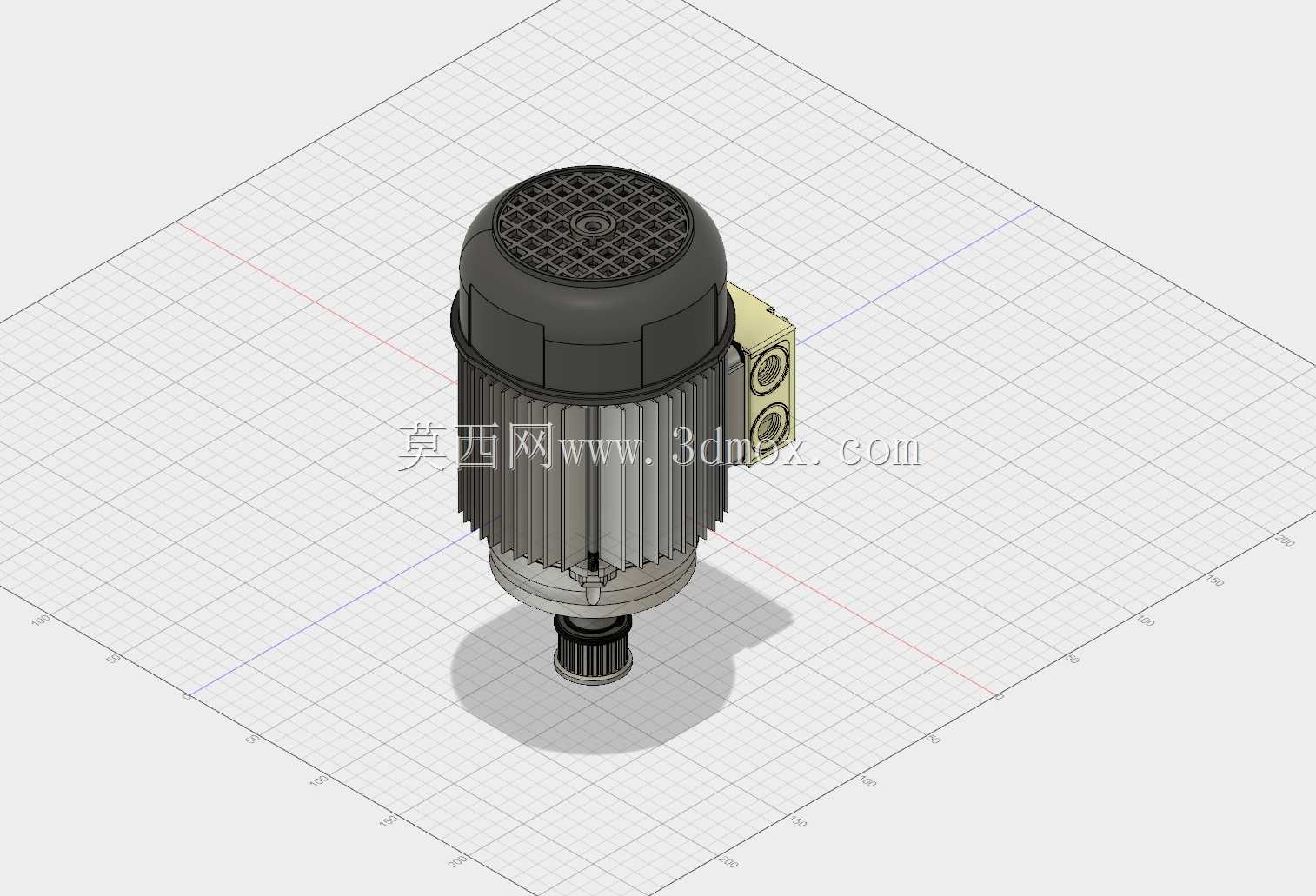

　　这款370W功率等级的感应电机，是小型工业传动场景里应用极广的动力输出部件，日常在小型输送线、桌面级加工辅机、小型风机泵类负载、自动化设备的辅助动力单元里都能见到它的身影，作为成熟的异步动力部件，它不需要额外的励磁回路，依靠定子绕组产生的旋转磁场切割转子导条形成感应电流，进而输出稳定转矩，结构可靠性远高于同功率等级的有刷动力部件，日常运维成本极低，适合长时间连续运行的工况。从结构设计来看，这款模型完整还原了量产电机的全部细节：顶部的端盖集成了散热格栅，直接对应内部自带的轴流风叶，电机运行时风叶随转子同步转动，气流顺着格栅进入机壳外表面的轴向散热鳍片，把绕组和铁芯产生的热量持续带走，

　　保证长时间满负载运行时绕组温升控制在绝缘等级允许的范围内，避免过热烧毁。机壳采用的是带轴向鳍片的一体压铸结构，既保证了定子铁芯的装配同轴度，又通过鳍片增大了和空气的接触面积，提升散热效率，这种结构也是小功率工业感应电机的经典设计，加工工艺成熟，批量生产时良率高、成本可控。侧面的接线盒采用凸台安装结构，预留了两个接线端子安装位，同时做了密封贴合面设计，实际生产中会加装密封胶圈，满足常规工业场景的防尘防溅要求，接线盒的位置也避开了安装面和散热风道，不会影响气流流通，现场接线操作时也不会和周边安装结构产生干涉。输出轴端做了带轮安装位的轴径设计，轴伸长度刚好适配常用的同步带轮、联轴器的安装尺寸，轴肩位置预留了轴承安装位，

　　和端盖内的轴承室配合，保证转子的转动同轴度，避免运行时出现扫膛问题。从安装边界来看，这款电机的安装脚采用侧装式凸台结构，两个安装孔的孔距符合小功率电机的通用安装尺寸规范，设计选型时只要匹配对应孔距的安装支架，不需要额外做转接板就能直接固定，机壳的最大外径、总长度都控制在小功率电机的常规尺寸区间内，做设备布局时，只要预留出接线盒的操作空间、顶部散热的进风空间、输出轴端的传动部件安装空间，就不会出现安装干涉问题。做三维布局时要注意，电机的散热鳍片方向要和设备内部的气流方向保持一致，不要让其他结构件挡住鳍片间的通风道，不然会大幅降低散热效率，导致电机负载能力下降；接线盒的朝向要尽量朝向设备的维护侧，方便后期检修接线，

　　不需要拆解周边结构就能完成接线操作。这款模型完整还原了电机的内外结构细节，不管是做设备整体布局时的干涉检查，还是做电机相关的教学演示、结构拆解学习，都能直接使用，内部的定子铁芯、转子导条、端盖轴承、风叶结构都做了等比例还原，用三维查看器剖切后就能清晰看到内部的装配关系，能直观理解感应电机的动力传递路径和散热设计逻辑，对于刚接触机电结构设计的从业者来说，也能通过这个模型掌握小功率感应电机的通用设计规范，了解各个结构的设计用意，比如散热鳍片的高度、密度对应的散热功率匹配，接线盒的密封结构设计，安装脚的加强筋结构如何兼顾强度和轻量化，轴伸长度和传动部件的匹配逻辑这些实际工程中会用到的设计要点，避免选型和布局时出现低级错误。
