三丰数显卡钳适配制动盘测量工装

　　在汽车制动系统零部件的生产检测、售后维保环节，制动盘的形位公差、厚度偏差、磨损量检测是核心质控工序，常规手持数显卡钳在测量制动盘这类大尺寸回转件时，容易因为手持姿态偏移、测量基准错位导致读数偏差，尤其是在批量检测场景下，反复调整卡钳姿态会大幅降低检测效率，同时不同检测人员的操作习惯差异也会引入额外的人为误差。这套适配三丰标准绝对数显卡钳的测量附件，正是针对制动盘检测场景的痛点做的结构优化设计，核心作用是给数显卡钳提供稳定的测量基准支撑，让卡钳测量端能够始终垂直贴合制动盘的待测端面，避免手持操作带来的角度偏差，保证测量数据的重复性和准确性。

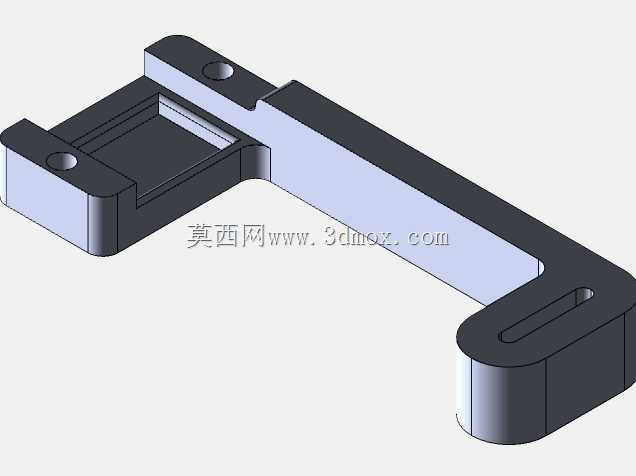

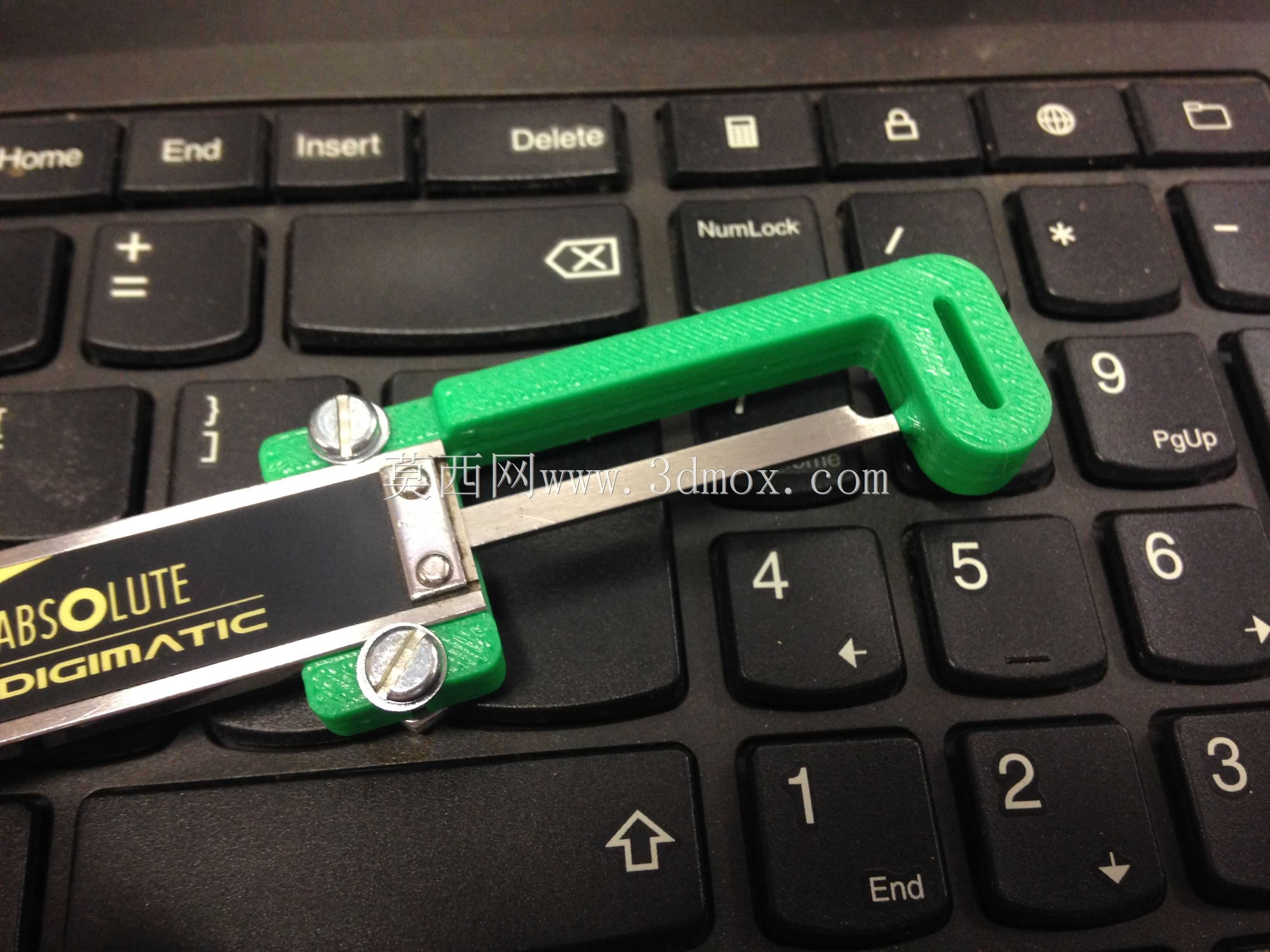

　　从结构设计逻辑来看，整个附件没有复杂的传动或者调节机构，核心是做卡钳的安装定位基准和测量支撑面的精度匹配，安装位完全适配标准三丰绝对数显卡钳的夹持部位，不需要对原有卡钳做任何打孔、磨削等改装，直接通过紧固件就能完成卡钳和附件的刚性连接，不会破坏原有量具的精度等级。安装固定采用标准M3x12螺钉，属于机械结构里最通用的紧固件规格，车间日常维保更换不需要专门定制特殊规格的配件，普通的内六角扳手就能完成拆装，现场操作门槛很低。

　　考虑到一线检测场景的使用需求，整个附件的结构做了轻量化设计，主体结构适合采用3D打印工艺制作，不管是车间现场快速打样适配，还是小批量制作配发给检测工位，都不需要开模，能快速响应不同检测场景的微调需求。附件的整体尺寸控制在37mm左右，这个尺寸边界是经过实际场景验证的：既不会因为尺寸过大干涉制动盘周边的轮毂、转向节等周边结构，在台架检测或者整车不解体检测时都能顺利伸入测量位置，也不会因为尺寸过小导致支撑面不足，无法保证卡钳的测量垂直度。

　　在实际使用中，这套附件和数显卡钳组合之后，检测人员不需要反复调整卡钳的贴合角度，只需要将附件的支撑面贴靠在制动盘的基准端面上，推动卡钳活动测头接触待测面就能直接读取稳定数值，单点位的测量时间相比纯手持操作能缩短近一半，而且连续测量同一位置的读数偏差能控制在数显卡钳本身的精度公差范围内，不会因为附件的引入额外增加测量误差。针对制动盘不同位置的厚度测量、磨损台阶测量、端面跳动辅助定位等常见检测需求，附件的支撑面做了适配性的避让设计，不会在测量时卡滞在制动盘的通风槽、散热筋结构上，不管是实心制动盘还是通风制动盘，都能顺利完成测量操作。

　　从安装边界来看，整套附件安装到数显卡钳之后，不会超出卡钳本身的测量行程范围，也不会遮挡卡钳的数显屏幕，检测人员读取数值时不需要调整观察角度，和日常使用裸卡钳的操作习惯完全一致，不需要额外的操作培训就能上手。连接部位的螺钉锁紧之后，卡钳和附件之间不会出现相对窜动，即使在车间现场频繁取放、移动测量的场景下，也不会出现定位偏移，不需要每次使用前重新校准安装位置，能适配生产线边巡检、成品入库终检、售后维保检测等多个不同场景的使用需求。
