汽车暖通空调管道生产检验专用量规结构

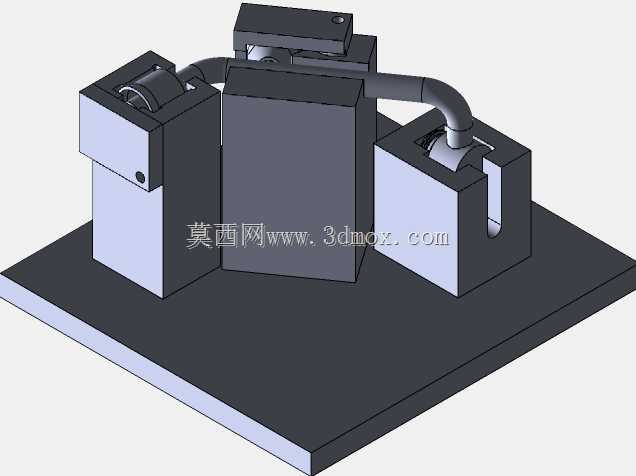

　　这套检具结构针对汽车暖通空调管路的生产制程检验场景开发，核心作用是在管路冲压、弯管成型完成后，快速完成管路两端接口位置度、弯管空间角度、安装基准面贴合度的全尺寸符合性验证，替代传统三坐标抽检的低效模式，适配产线全检的节拍要求。从结构布局来看，整个检具以一块加厚钢制基准底板作为安装载体，底板上平面经过精磨处理，平面度公差控制在0.02mm以内，作为所有检测模块的统一安装基准，避免多基准叠加带来的测量误差。底板上分布三个独立的检测工位模块，其中两个模块对应管路两端的快插接口定位，每个定位模块都设置了与管路接口外径匹配的仿形定位槽，槽内嵌入硬质合金耐磨衬套，减少反复插拔带来的磨损，保证长期使用的检测精度；定位模块旁设置了快速压紧结构，

　　检测时只需将管路两端放入定位槽，压下压紧件即可完成管路的固定，无需额外拧紧紧固件，单工件装夹时间不超过5秒，适配产线快节奏检测需求。中间的模块为弯管轮廓检测块，按照管路合格件的理论外轮廓做仿形加工，检测块与管路外壁的间隙设置为0.5mm的通止边界，当管路装夹完成后，操作人员可通过塞规快速判断弯管的成型角度、空间走向是否在公差范围内，若管路无法放入定位槽、或者与中间仿形块的间隙超出公差范围，即可直接判定为不合格件，无需读取复杂的测量数值，对一线操作人员的技能要求极低。整套检具的管路走向通过两根弯管形态的导向结构做辅助定位，这部分结构对应管路装配时的周边避让边界，可同步验证管路成型后是否存在与周边装配部件干涉的风险，

　　将装配环节的问题提前在制程端拦截。从安装边界来看，整套检具的底板采用沉头孔固定在检验工作台面上，整体占用的台面空间适配常规检验工位的布局，不需要额外改造现有工作台结构；所有检测模块都通过定位销与螺栓固定在基准底板上，当后续管路产品出现设计变更时，只需更换对应的检测模块即可快速适配新的检测需求，不需要重新制作整套检具，大幅降低了产线换型的成本。在实际生产应用中，这类检具通常布置在弯管工序的出料端，每一件成型后的管路都需要经过该检具的验证，才能流入下一工序，相比传统的卡尺、角度尺组合测量方式，检测效率提升60%以上，同时避免了人工测量带来的读数误差，保证同批次管路尺寸的一致性。设计过程中充分考虑了车间现场的使用环境，

　　所有钢制结构都做了发黑防锈处理，定位衬套采用耐磨硬质合金材质，可承受至少10万次的插拔检测而不出现精度超差；压紧结构采用弹簧复位设计，操作时无需额外的解锁步骤，抬起压件即可取出工件，进一步压缩单件检测的辅助时间。针对暖通空调管路的薄壁特性，定位槽的边缘做了R0.3的圆角处理，避免装夹检测过程中刮伤管路表面的防腐涂层，减少检测环节带来的工件外观损伤。整套结构没有复杂的传动与电子元件，纯机械结构的设计故障率极低，日常维护只需定期清理定位槽内的铝屑、杂物，在活动铰接点滴注少量润滑油即可，不需要专业的设备维护人员，非常适合汽车零部件制造车间的现场使用环境。
