透明封装酒精水平仪胶囊结构设计

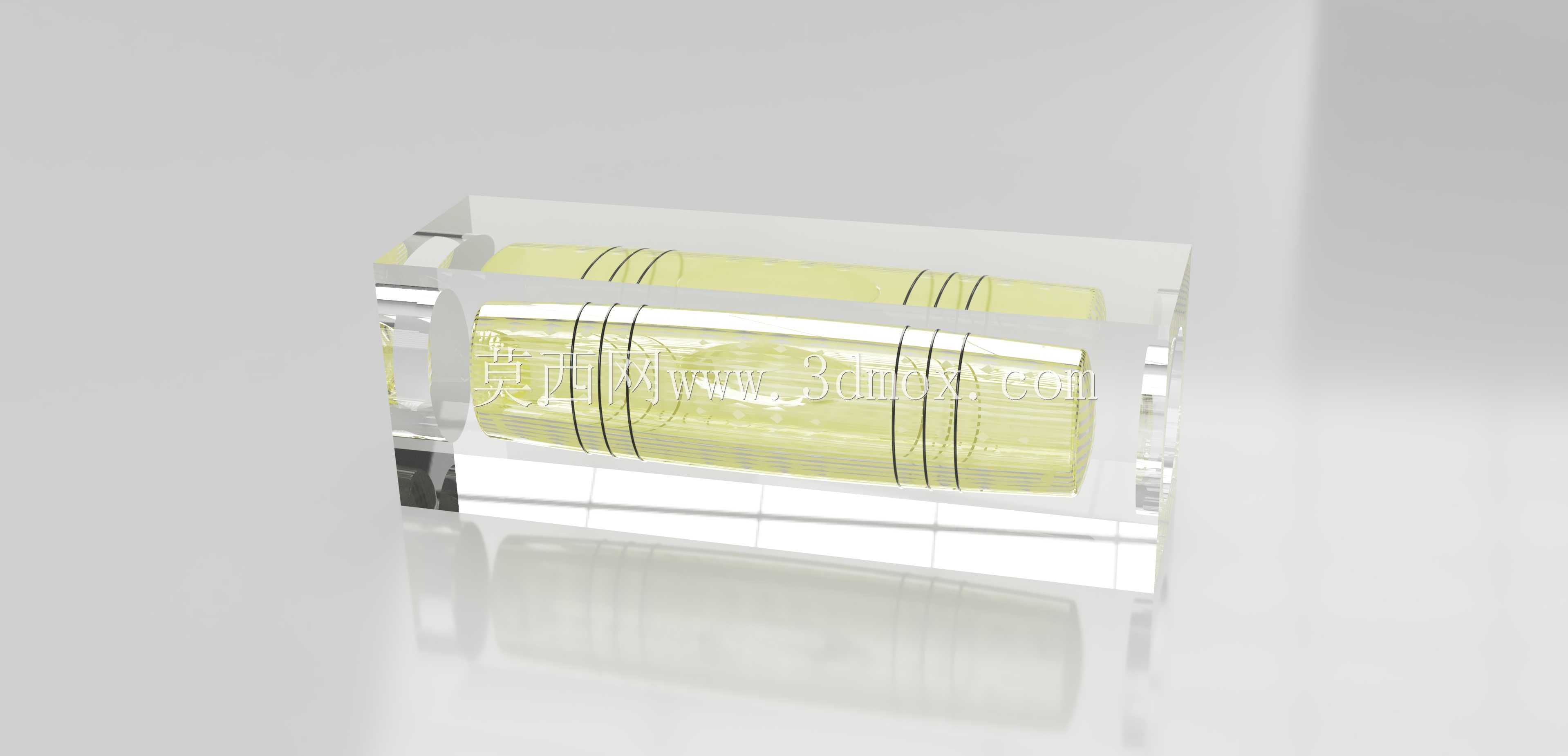

　　在小型DIY测量装置、便携调平支架、桌面级激光标定设备的结构搭建场景里，这类封装式酒精水平泡是非常实用的校准基准部件，很多做小型调平机构的工程师在做方案时，都会优先选用这类集成封装的水准组件，省去单独封装水准泡的密封、固定工序，直接嵌入对应安装位就能实现水平状态指示功能。这款水平仪采用透明硬质外壳封装内部带刻度标识的酒精水准泡，整体为长方体胶囊式外形，三个方向的外形尺寸分别为15mm、18mm、52mm，安装时可以直接根据这组边界尺寸在安装基座上铣出对应尺寸的嵌槽，不需要额外设计复杂的压紧固定结构，嵌槽深度匹配18mm的厚度尺寸时，外壳顶面可以和安装面齐平，既不会突出安装面影响设备整体外观，

　　也不会因为凹陷过深导致观察水准泡气泡位置时出现视线遮挡。从功能设计逻辑来看，内部填充的酒精介质具备流动性好、低温环境下不易凝结的特性，相比传统水介质水准泡，在低温户外作业场景下也能保证气泡顺畅移动，不会因为介质凝固失去校准功能；水准泡表面的环形刻度线可以帮助使用者快速判断倾斜角度偏差，当气泡完全处于刻度圈中心位置时，代表安装基准面处于水平状态，气泡偏移的方向直接对应设备倾斜的方位，不需要额外换算就能快速完成调平操作。外壳采用高透明硬质材料制作，一方面可以对内部的玻璃水准泡起到防护作用，避免装配、使用过程中磕碰导致水准泡碎裂漏液，另一方面透明材质不会遮挡视线，从多个角度都能清晰观察到内部气泡的位置，

　　不需要刻意调整观察角度就能读取水平状态。在实际选型应用时，这类封装水平泡常被用在小型激光水平仪、便携摄影支架、3D打印机调平模块、小型实验台架的校准位置，相比大尺寸的框式水平仪，它的占用空间更小，安装方式更灵活，不需要额外的固定支架就能完成装配，对于安装空间局促的小型设备来说非常适配。设计这类封装结构时，需要重点考虑外壳和内部水准泡的同轴度，保证水准泡的基准轴线和外壳的安装基准面平行，否则装配后会出现固定的系统偏差，导致调平结果失准；同时外壳两端的密封结构要做可靠性验证，避免长期使用过程中灰尘、水汽进入外壳内部，在透明壳体内壁形成凝露或者积灰，遮挡水准泡的刻度标识。从安装适配性来看，

　　52mm的长度尺寸可以让水准泡有足够的气泡移动行程，相比短尺寸的迷你水准泡，它的角度分辨能力更强，能够识别更小的倾斜角度偏差，对于调平精度要求在普通民用级别的设备来说完全够用；15mm的宽度尺寸不会占用过多的安装面宽度，即使是宽度较窄的杆状支架上也能顺利嵌入安装，18mm的厚度预留了足够的结构强度，安装时即使受到轻微的按压外力，也不会出现外壳变形挤压内部水准泡的情况，不会影响气泡的正常移动。在做三维结构建模时，需要准确还原外壳的透明材质特性、内部水准泡的刻度线位置、酒精介质的填充区域，同时要标注清楚三个方向的安装基准面，方便后续做装配干涉检查时，直接匹配安装位的尺寸公差，外壳的外部棱边做了微小的倒角处理，装配时不会因为锐边刮伤安装面的涂层，也能避免装配过程中棱边崩裂产生碎屑掉落到设备内部。很多工程师在做DIY激光水平仪项目时，会优先选用这类成品封装水准泡，不需要自己单独采购玻璃水准泡再做封装固定，只需要在结构件上预留好对应尺寸的安装槽，点少量固定胶就能完成装配，大幅缩短项目的加工装配周期，同时成品封装的水准泡在出厂前已经完成了精度校准，不需要自己再做标定工序，只要保证安装槽的基准面和设备的调平基准面平行，就能直接获得准确的水平指示效果。
