仿生格构式脚向前穿戴结构设计

　　这款仿生格构式脚向前穿戴结构，最初的设计切入点是解决传统硬质足部护具重量大、透气性差、运动贴合度不足的痛点，在户外徒步、康复辅具、特种作业足部防护等场景下，常规的实心注塑或金属拼接护具往往会给使用者带来额外的负重负担，长时间穿戴易产生疲劳感，同时密闭的结构也容易造成穿戴部位积汗，影响使用体验。从结构设计逻辑来看，整体采用了参数化生成的渐变格构构型，顺着足部向前的运动受力方向排布筋条，在足弓、前掌等主要受力区域，格构的壁厚做了梯度加厚处理，网格单元尺寸更小，能够有效分散行走、跳跃过程中产生的冲击载荷，而在足背、后跟侧面等非主要承载区域，格构单元尺寸放大，在保证结构整体刚度的前提下最大化去除冗余材料，实现轻量化目标。

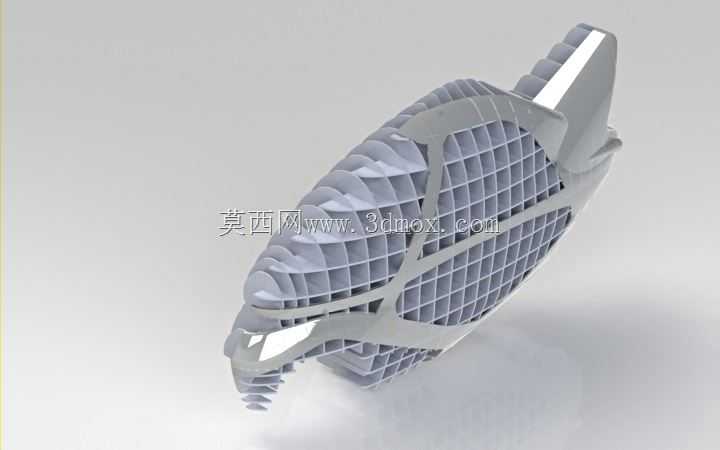

　　外形上顺着人体足部的自然生理曲线做了流线型收边，前端的齿状凸起结构是为了匹配鞋头内部的防滑卡位，避免穿戴过程中结构在鞋内发生窜动，侧面的贯通式筋条既起到了整体连接加固的作用，也预留了足够的透气间隙，不需要额外开设透气孔就能实现空气的内外流通。在安装边界的考量上，整体结构的外轮廓尺寸严格匹配常规成人鞋履的内部腔体空间，最大宽度控制在95mm以内，总长度适配40-43码鞋型的内部长度区间，厚度方向在足弓位置的最大凸起不超过22mm，不会对鞋内的穿戴空间造成过度挤占，结构边缘全部做了R3以上的圆角过渡，避免尖锐棱角对足部皮肤或鞋袜造成磨损。从截面展示的结构可以看到，内部的格构是连续贯通的一体化结构，没有拼接缝隙，

　　适合采用3D打印的一体化成型工艺制作，不需要后续的组装工序，格构的内壁厚度统一控制在1.2mm，既能够满足SLS尼龙打印或者光固化树脂打印的工艺要求，避免打印过程中出现薄壁变形、支撑难以去除的问题，也能保证结构在受到侧向挤压力的时候不会出现局部屈曲失稳。在实际使用场景中，这款结构既可以作为康复辅具的内嵌支撑件，为足弓损伤的用户提供行走过程中的支撑力，分散足弓部位的承压，也可以作为户外徒步鞋的内嵌增强件，提升鞋头部位的抗冲击能力，防止野外行进过程中硬物磕碰脚趾造成损伤，还可以适配到特种作业的劳保鞋内部，在不增加过多鞋体重量的前提下提升足部防护等级。设计过程中针对足部的运动姿态做了多工况的力学仿真验证，模拟了行走时前掌蹬地、后跟落地、

　　侧向扭转等多种受力状态，调整了不同区域格构的排布角度，让筋条的走向尽量和主应力方向保持一致，最大化材料的利用效率，相比同刚度的实心支撑结构，整体重量降低了62%，同时透气率提升了70%以上。结构表面没有多余的凸台或者安装孔位，不需要额外的固定件，直接放置在鞋内对应位置即可，依靠外轮廓和鞋体内腔的贴合实现定位，穿戴和拆卸都十分便捷，也可以根据不同用户的足型数据对格构的密度、整体轮廓做个性化调整，适配不同足弓高度、不同脚宽的使用需求。
