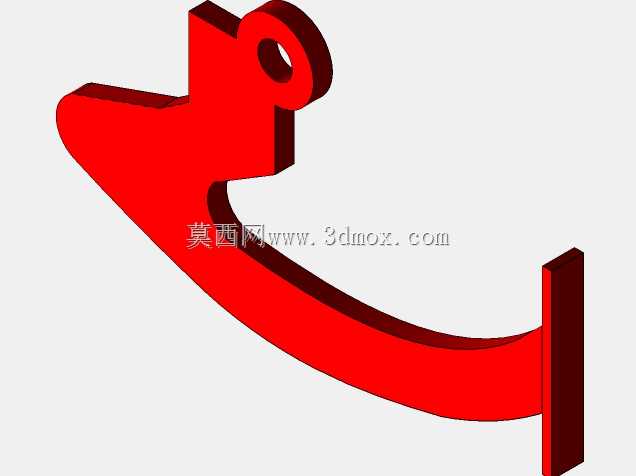

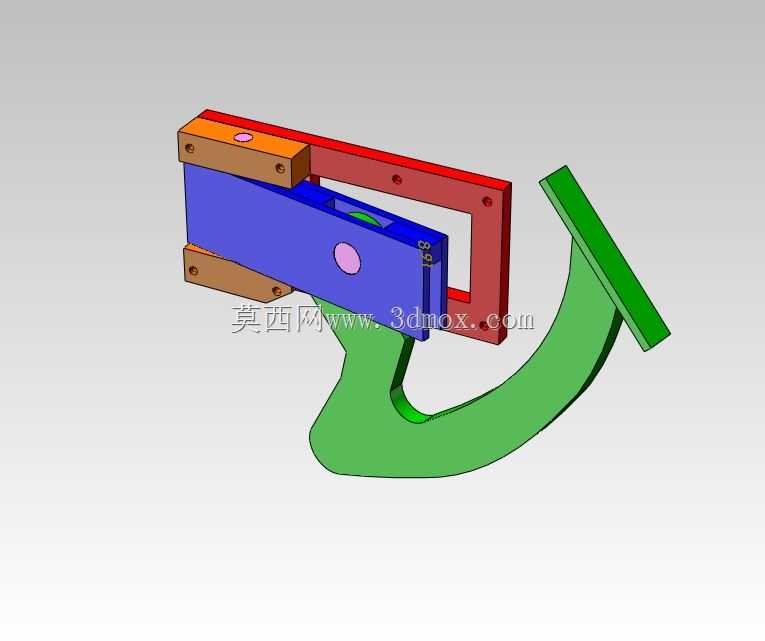

复制剪式铰链结构三维设计模型

　　剪式铰链作为常见的铰接传动连接件，在各类需要往复开合、角度调节、折叠收展的工业与民用场景中应用广泛，小到消费电子的翻盖支撑、通讯设备的面板开合，大到工业机柜的门体连接、小型折叠工装的活动关节，都能见到这类结构的身影。这款复制剪式铰链的结构设计，核心围绕剪式铰接的运动特性展开，整体采用单组剪臂配合铰接轴的基础构型，没有冗余的附加结构，适配对安装空间要求紧凑、开合行程适中的连接场景。从结构功能来看，该铰链依靠剪臂绕铰接轴的定轴转动实现开合动作，转动过程中剪臂的两个连接端分别对应固定侧与活动侧的安装位，活动侧开合时的运动轨迹由剪臂的长度、铰接点的位置共同决定，设计时需要提前核算开合全行程中剪臂与周边结构的干涉边界，

　　避免开合过程中出现结构磕碰。在实际选型适配时，首先要确认安装边界的尺寸约束，该铰链的固定端安装面为平面结构，可通过螺栓或者铆接的方式与基体固定，活动端的安装面与固定端在闭合状态下保持平行贴合，闭合后整体外轮廓为规整的长方体形态，不会突出安装基面过多，适合用在对闭合后外观平整度有要求的设备面板、舱门连接场景。设计过程中，铰接轴的配合公差是需要重点把控的参数，轴与剪臂安装孔的配合既要保证转动过程无卡滞，也要控制径向间隙避免开合时出现过大的旷量，若应用在有频繁开合需求的场景，还需要在铰接位置预留润滑脂的填充空间，降低长期转动带来的磨损。从受力特性来看，这类单组剪臂的铰链主要承受开合过程中的剪切力与小幅扭矩，不适合作为重载承重的连接部件，

　　适配的活动件重量通常在数公斤级别，若需要承载更大重量，可通过多组剪臂并排叠加的方式提升整体承载能力，叠加时需要保证各组剪臂的铰接孔同轴度，避免多组结构运动不同步引发卡滞。在安装适配阶段，需要提前核算开合全角度下的空间占用，当铰链转动到最大开合角度时，剪臂的外伸轮廓不能超出设备预设的内部空间，尤其是在通讯类小型设备的内部结构设计中，内部布线、板卡排布都需要避让铰链的运动包络，防止开合过程中剪臂挤压线缆或者电子元器件。该结构的外形在闭合状态下为规整的直边长方体，侧边做了小圆弧过渡处理，避免开合过程中锐边剐蹭周边结构或者操作人员，安装孔位的排布采用对称式设计，既可以正装也可以根据安装空间反向安装，适配不同的开合方向需求。在三维建模过程中，

　　这类铰链的结构需要重点还原铰接位置的配合关系，剪臂的厚度、铰接轴的直径、安装孔的位置度都需要和实际选型的参数匹配，做整机装配仿真时，要给铰链添加正确的转动副约束，模拟真实开合过程中的运动状态，验证全行程内的干涉情况，避免实际生产装配后出现开合卡滞、结构碰撞的问题。对于结构设计从业者来说，这类基础铰接构件的模型可以作为通用结构件存入个人标准件库，在做小型设备的门体、翻盖、折叠结构设计时直接调用，根据实际的安装空间、开合角度、承载需求调整剪臂长度、铰接点位置、安装孔位参数即可，不需要从零开始绘制基础结构，能够大幅提升结构设计的效率。
