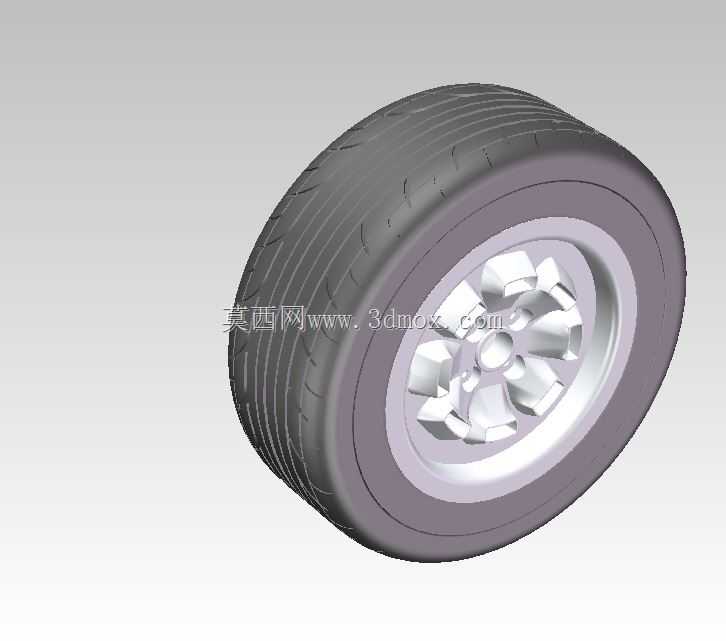

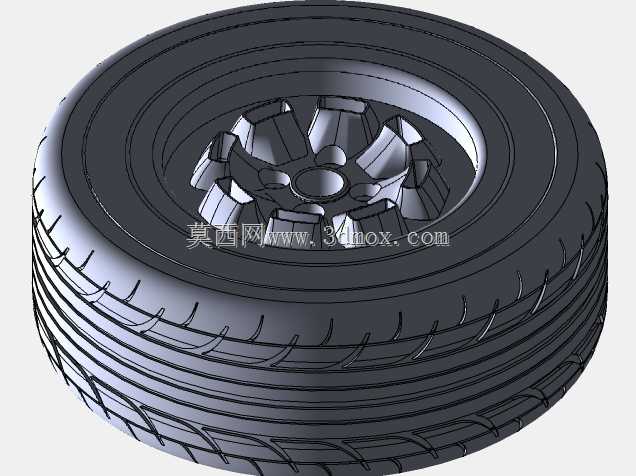

16英寸TR7/8配套车轮轮胎总成结构

　　这套车轮轮胎总成的设计，首先要匹配经典车型的行走系统安装需求，轮辋直径设定为16英寸，区别于常规13英寸的同系列轮组，在安装边界上做了针对性调整，轮盘的安装孔位分布完全适配TR7/8车型的转向节连接尺寸，中心定位孔的公差带按照h7级精度设计，保证装配后轮组的径向跳动量控制在0.3mm以内，避免高速行驶时出现方向盘抖动的问题。轮胎部分的胎面采用了多沟槽纵向花纹设计，花纹块的排布兼顾干地抓地力与雨天排水性能，胎侧的厚度设定为8mm，在保证缓冲性能的同时，避免过厚导致的转向迟滞问题，胎唇部位内置高强度钢丝圈，装配时能够紧密贴合轮辋的密封槽，在2.2-2.5bar的标准胎压下不会出现慢漏气的情况。轮毂的造型采用了多辐条立体切削结构，

　　辐条的厚度从根部到边缘做了渐变处理，根部厚度12mm保证足够的结构强度，边缘厚度收窄至6mm，在满足轮组载荷要求的前提下尽可能降低簧下质量，每只轮毂的重量控制在7.8kg，相比同尺寸铸铁轮毂减重32%，能够有效提升悬挂系统的响应速度。在实际应用场景中，这套轮组不仅适配原厂车型的替换需求，也可用于复古改装车辆的行走系统升级，轮辋的偏距设定为ET35，安装后轮距相比原厂13英寸轮组加宽12mm，能够提升车辆过弯时的侧倾稳定性，同时不会超出翼子板的安装边界，避免转向时轮胎与翼子板内衬发生剐蹭。设计过程中首先完成了轮胎的断面轮廓建模，根据接地比压的计算结果调整胎面的弧度，保证轮胎与地面的接触 patch 为矩形，接地压力分布均匀，

　　避免偏磨问题；之后进行轮毂的结构建模，辐条的受力路径经过有限元校核，在1200kg的单轮额定载荷下，最大应力出现在辐条根部，数值为185MPa，低于铝合金材料的屈服强度，安全系数达到1.6，满足日常行驶甚至轻度赛道驾驶的强度要求。轮辋的槽深按照标准轮胎拆装尺寸设计，深度为32mm，普通扒胎设备即可完成轮胎拆装，不需要特殊工装，后期维护便利性较好。轮胎的内部轮廓预留了动平衡块的安装位置，轮辋边缘的台阶高度为5mm，能够卡住粘贴式平衡块，避免高速行驶时平衡块脱落。气门嘴的安装孔位设置在轮辐的间隙位置，角度为15度倾斜，方便充气操作，同时不会与刹车卡钳发生干涉。在安装匹配层面，这套轮组适配直径280mm的原厂刹车盘，

　　卡钳与轮辐内侧的最小间隙为8mm，即使更换大四活塞改装卡钳，只要卡钳本体厚度不超过45mm，都能顺利安装，不需要加装垫片。胎面的宽度设定为205mm，扁平比为60，轮胎整体直径为652mm，相比原厂13英寸轮组的轮胎直径大22mm，安装后车速表的误差在2%以内，不需要额外调整车速传感器参数。花纹沟的深度设定为8mm，按照正常家用车的磨损速率，使用寿命可达6-8万公里，胎面的橡胶配方采用兼顾耐磨与抓地的混合配方，邵氏硬度为65A，常温下的摩擦系数达到0.85，干地制动距离能够控制在40米以内。轮毂的表面处理采用了亮面抛光+透明粉末涂层的工艺，涂层厚度为80μm，盐雾测试时间可达720小时，日常使用中不容易出现氧化变色的问题，即使在融雪剂喷洒的北方冬季路面行驶，也能保持较好的外观状态。设计时还考虑了轮胎的散热需求，辐条之间的通风间隙总面积达到120平方厘米，行驶时气流能够穿过辐条间隙带走刹车系统产生的热量，避免长距离下坡时刹车热衰减。轮辋的轮缘高度为17mm，能够在轮胎亏气时支撑胎侧，减少胎侧折损的概率，同时在过坑洼路面时，轮缘不容易直接磕碰到路面障碍物，降低轮辋变形的风险。
