脚前置式三轮载人载具管架结构设计

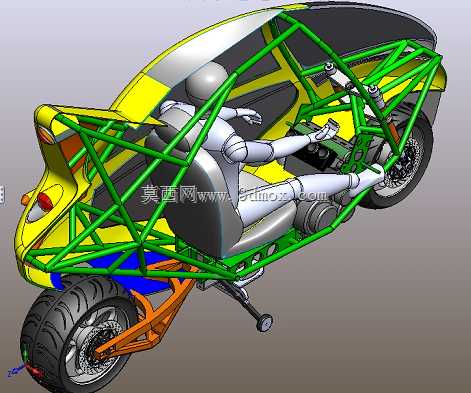

　　这套管架结构针对脚前置的躺姿驾乘三轮载具开发，核心适配城市短途单人通勤、休闲代步的使用场景，区别于传统正坐摩托、两轮电动车的驾乘姿态，将乘员腿部完全前伸，依托管架的空间构型预留出足够的腿部舒展空间，降低长时间驾乘的疲劳感。从结构设计逻辑来看，整体采用空间桁架式管架构型，主承力管选用冷拔无缝钢管拼接，通过多组三角形稳定结构分散行驶过程中的冲击载荷，不管是前轮遇到路面凸起的垂向冲击，还是后轮驱动带来的纵向扭矩，都能通过管节点的焊缝传递到整个架体，避免局部应力集中导致的管体变形。设计阶段优先考虑了驾乘姿态的人机工程边界，架体中部的座椅安装位按照175cm身高人体模型的躺姿参数定位，靠背倾斜角度控制在30度区间，

　　腿部前伸的通道宽度预留420mm，脚部操作区域刚好对应前轮转向机构的安装位，转向柱的倾斜角度匹配脚部前伸后的操作高度，不需要乘员弯腰或者蜷缩腿部就能完成转向、制动操作。架体的前部预留了前轮悬架的安装支座，采用单摇臂的安装接口，支座位置通过加厚管段局部加强，匹配前减震的安装行程，避免转向过程中悬架与架体发生运动干涉。后部的动力安装位适配轮毂电机的安装尺寸，后摇臂的铰接点位置经过反复校核，保证后轮上下跳动过程中，传动线路、制动管线不会与架体管段发生剐蹭。架体上部的轮廓预留了外壳覆盖件的安装点位，沿着管架的上沿设置了多组安装凸台，后续可以加装流线型的外覆盖件降低风阻，同时架体尾部预留了尾灯、后牌照的安装空间，满足道路行驶的外饰安装要求。

　　安全防护层面，整个管架的侧围部分形成了环绕式的防护结构，乘员舱的侧面管段高度超过人体模型的肩部位置，发生侧倾或者侧面碰撞时，管架能够先于乘员接触外部障碍物，形成有效的生存空间。架体底部设置了横向的加强横梁，一方面用于固定电池组、控制器等电气部件，保证整车重心尽量降低，提升行驶稳定性，另一方面横梁也能提升架体的抗扭刚度，避免过弯时架体发生过大的扭转变形影响操控精度。从安装边界来看，整个架体的总长控制在2400mm，宽度控制在1100mm，高度控制在1200mm，整体尺寸比常规两轮电动车略宽，但远小于普通家用轿车的宽度，能够适配城市非机动车道的通行宽度，停车时占用的空间也更小。架体的管段连接位置全部采用相贯线切割后焊接，

　　没有多余的拼接支架，在保证结构强度的前提下尽可能降低自重，整体架体的重量控制在28kg以内，配合轻量化的覆盖件与轮毂电机，整车整备质量能够控制在120kg区间，对于短途通勤的能耗控制有明显帮助。设计过程中还考虑了后期维护的便利性，所有电气部件的安装位都预留了足够的操作空间，电池组的安装位设计成快拆结构，不需要拆解主架体就能完成电池的更换与检修，制动管线、线束全部沿着管架内侧布置，通过管卡固定，避免外露管线被外物剐蹭损坏。针对不同体重乘员的适配性，座椅安装位预留了前后50mm的调节行程，能够适配160cm到185cm身高的驾乘人员，脚部操作区域的踏板位置也做了可调节设计，不同腿长的用户都能找到舒适的操作位置。架体的前部还预留了小型储物空间的安装位置，位于乘员腿部的侧方，能够放置随身背包、小型物品，满足日常通勤的储物需求。
