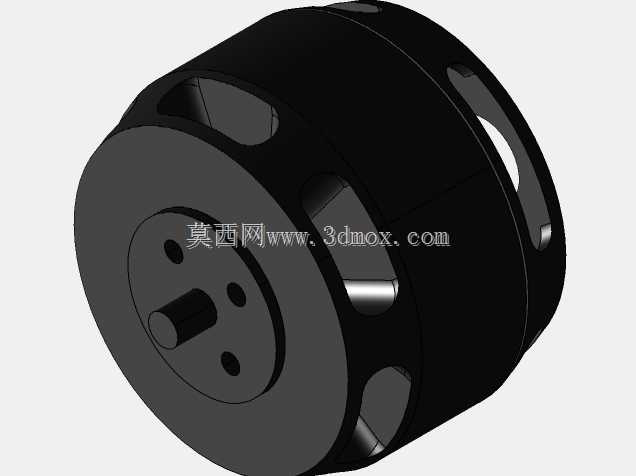

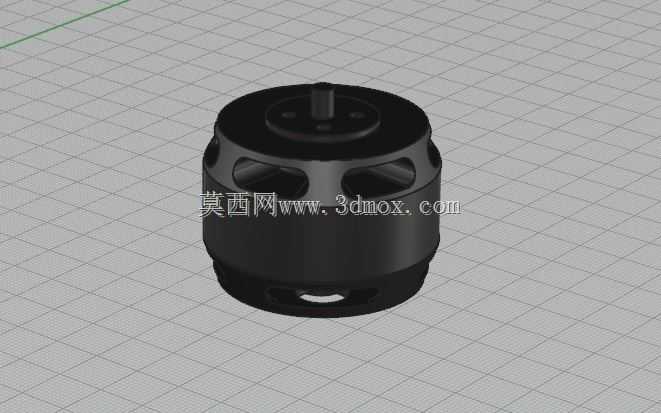

T型U3规格外转子无刷动力部件结构

　　这款外转子式无刷动力部件，目前在多旋翼航拍飞行器、小型穿越机、轻量化植保作业无人机以及桌面级高精度云台动力系统中应用极为广泛，区别于传统有刷动力部件的碳刷摩擦损耗结构，其采用电子换相逻辑驱动，运行过程中不存在机械接触式的换向磨损，连续运转寿命是同功率有刷部件的数倍，同时运转时的电磁噪音更低，动力输出的线性度更优，能够匹配飞控系统完成精准的转速闭环调节。从结构设计逻辑来看，该部件采用外转子布局，也就是旋转磁钢外壳包裹内部定子绕组的结构，这种布局的优势在于转子转动惯量更大，运转时的转速稳定性更强，同时外壳直接作为旋转输出端与螺旋桨安装座集成，省去了额外的传动连接结构，动力传递路径更短，传动损耗更低，也减少了连接松动带来的故障隐患。

　　定子部分采用高牌号硅钢片叠压而成，叠片间做绝缘氧化处理，能够有效降低高频运转时的涡流损耗，绕组采用多股耐高温漆包线并绕，兼顾大电流通过能力与槽满率，绕组端部做规整绑扎与浸漆固化处理，能够承受飞行器机动飞行时的离心载荷与振动冲击，避免绕组松散移位造成的绝缘破损。转子磁钢采用表贴式排布，选用高磁能积的钕铁硼永磁材料，表面做镍铜镍三层电镀防护，抵御潮湿环境与盐雾环境的锈蚀，磁钢与转子外壳之间采用耐高温结构胶粘接并做动平衡校准，确保最高转速下的径向跳动量控制在极小范围内，避免运转时产生异常振动影响飞行稳定性。从安装边界来看，该部件底部设计有标准化的十字安装孔位，孔距匹配主流多旋翼飞行器的机臂安装座尺寸，安装面做平面度精加工处理，

　　能够保证安装后动力输出轴与机臂轴线的垂直度，避免螺旋桨旋转时出现偏摆；顶部输出轴采用标准直径的光轴搭配卡簧槽结构，可直接适配市面上绝大多数的自锁式螺旋桨快装座，也可根据需求安装同步带轮、齿轮等传动零件，拓展作为小型传送带驱动、精密转台动力源等其他场景的使用需求。外壳部分的镂空开孔并非装饰性设计，而是经过流场仿真优化的通风散热结构，当转子带动外壳旋转时，镂空结构能够驱动外部空气从部件下端流入，经过定子绕组区域后从上端流出，形成主动式的散热风道，带走绕组通电产生的热量，保证大负载持续运转时绕组温度不会超过漆包线的耐温阈值，避免高温退磁或者绝缘老化。部件的出线端采用耐高温硅橡胶护套线缆，线芯为多股镀锡铜丝，抗弯折能力强，

　　能够适应飞行器起降、机动过程中的线缆反复弯折工况，线缆与定子基座的连接处做防拉脱固化处理，避免外力拉扯导致的绕组接线断裂。在实际选型匹配过程中，该动力部件可搭配不同KV值的绕组参数，适配不同尺寸、不同螺距的螺旋桨，满足从大拉力载重飞行到高灵敏度竞速飞行的不同动力需求，结构上预留的霍尔传感器安装位，也可支持改装为带位置反馈的闭环驱动模式，适配对转速控制精度要求更高的应用场景，比如小型影视云台的旋转驱动、自动化设备的精密输送辊驱动等。建模过程中对所有配合面的尺寸公差都做了对应标注，包括定子与转子的气隙宽度、轴承安装位的配合公差、输出轴的同轴度公差等，完全符合实际加工生产的尺寸要求，可直接用于零部件的开模验证、装配干涉检查以及动力系统的装配仿真，也可作为同类动力部件结构优化的参考基准，帮助设计人员快速完成动力系统的布局匹配与安装校核。
