四轴数控等离子切割机旋转主轴结构

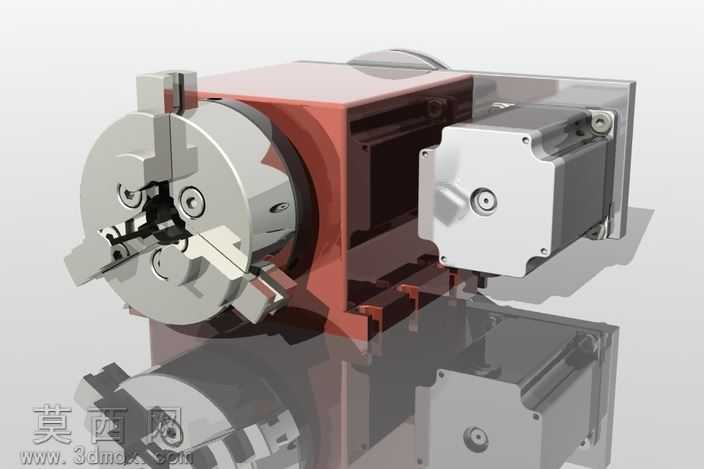

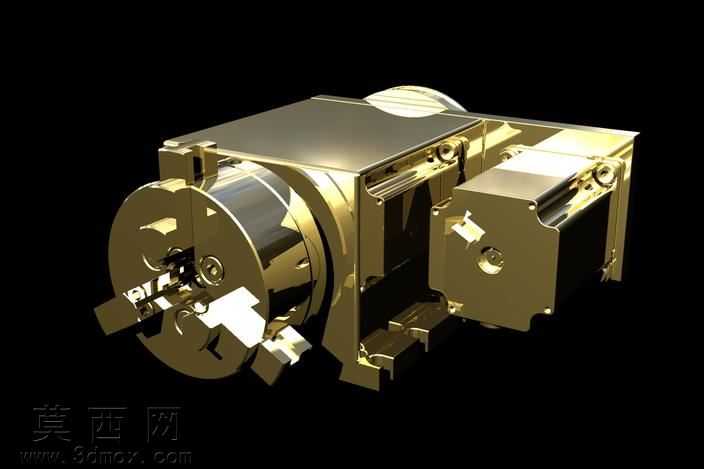

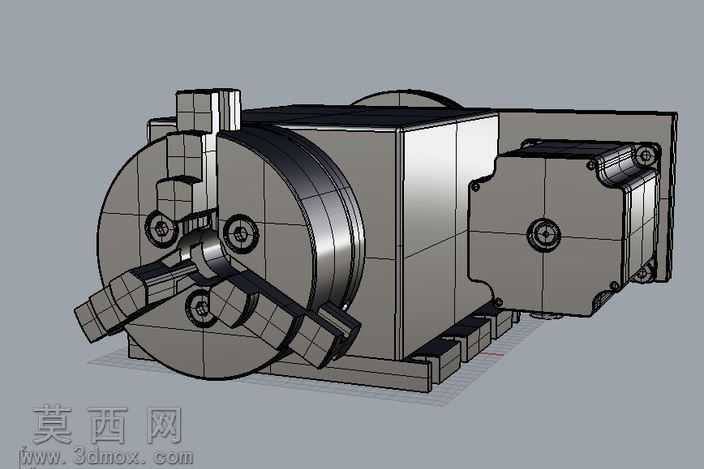

本模型为数控等离子切割机配套第四旋转轴结构，采用三维建模软件完成全参数化设计，建模过程中严格遵循机械加工装配公差要求，对每个零部件进行独立建模后完成虚拟装配校验，避免出现干涉错位问题。渲染阶段采用金属材质与工程塑料材质分层赋予，卡盘、电机外壳等金属部件添加磨砂金属质感与细微划痕纹理，传动结构外壳采用半透明红色工程塑料材质，既清晰展示内部传动布局，又还原真实工业设备的视觉质感。结构设计上采用Nema23型两相四线步进电机作为动力源，搭配减速比6:1的减速结构输出额定1.2N·m扭矩，可满足小管径、异形回转件的等离子切割回转驱动需求；前端配置80mm直径三爪定心卡盘，可快速装夹不同直径的回转类工件，卡盘爪采用标准机床卡盘结构建模，还原真实装夹调节逻辑；整体结构中心高度设置为50mm，总高度110mm、总长度220mm，可直接适配常规台式等离子切割机的工作台安装尺寸，安装底座预留标准螺栓孔位，方便用户直接安装调试。设计思路围绕小型数控切割机的第四轴拓展需求展开，兼顾结构紧凑性与传动刚性，减速结构采用直齿轮传动布局，建模时还原齿轮啮合间隙，既保证传动精度，又预留合理的装配公差；电机与减速箱之间采用法兰直连结构，减少传动环节的间隙累积，卡盘与输出轴之间采用锥面定位加键连接的结构，保证回转过程中的同轴度，避免切割过程中工件出现跳动影响切割精度。模型整体结构拆分清晰，所有标准件均按照国标尺寸建模，用户可直接参照模型完成零件加工与装配，也可根据自身设备的安装尺寸调整底座安装孔位、中心高度等参数，适配不同规格的等离子切割设备，为小型数控切割设备的回转加工功能拓展提供完整的结构参考。
