旋转焊接机全臂三维结构设计

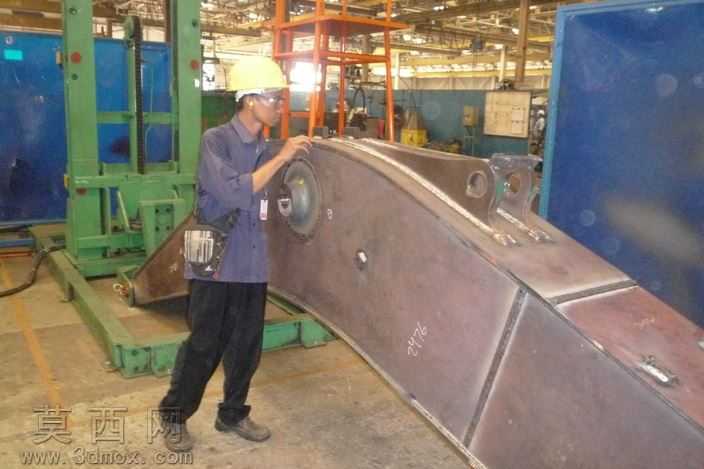

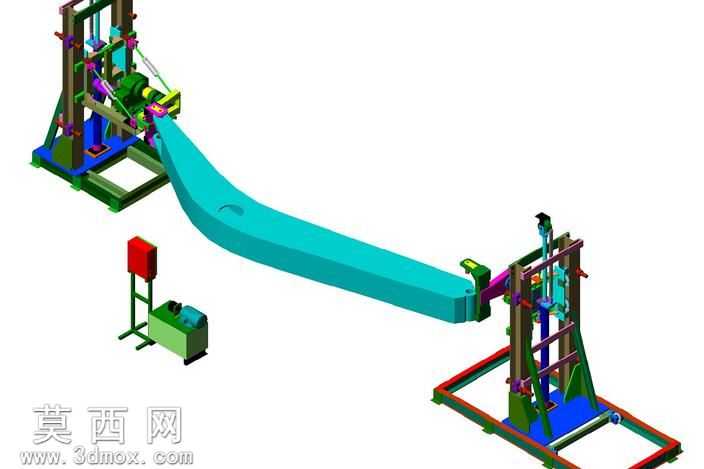

本模型为旋转焊接机全臂结构三维设计，采用三维建模软件完成全参数化构建，整体结构完整还原了长跨距旋转焊接作业的设备形态，建模过程中对各部件的装配关系做了严谨的约束定义，确保各运动机构的相对位置符合实际焊接作业的动作逻辑。模型渲染阶段针对不同部件赋予了差异化材质：设备机架部分采用哑光金属漆材质，还原型钢焊接机架的厚重质感；传动导轨与运动滑台部分赋予亮面金属材质，体现机加工零件的精密质感；长跨距连接臂采用青蓝色工程漆面材质，既区分了功能部件，也还原了工业设备的外观涂装特征；配套的电控与动力单元部分，分别赋予红色警示外壳、绿色机组外壳的对应材质，让整体模型的视觉层次清晰，各功能模块辨识度高。从结构设计来看，设备两端为对称布置的立式调节机架，集成了垂直升降导轨、水平进给调节机构与工件装夹定位组件，可适配不同尺寸规格工件的焊接装夹需求；中间的长跨度连接臂为核心的传动承载部件，采用大截面弧形臂体结构，既保证了长跨距下的结构刚性，减少焊接作业过程中的臂体形变，也通过弧形轮廓避让了工件焊接过程中的运动干涉；配套的独立动力控制单元通过管线与两端机架连接，为设备的旋转动作、进给调节提供动力输出。设计思路围绕长条形工件的环缝旋转焊接需求展开，通过两端同步装夹、中间臂体承载传动的布局，实现工件的平稳旋转，让焊枪可固定位置完成整周环缝的焊接作业，相比传统手工焊接可大幅提升环缝焊接的一致性与作业效率，同时机架上的多维度调节结构，可适配不同直径、不同长度工件的焊接需求，拓展了设备的适用场景。建模过程中对所有连接螺栓、调节丝杠、导向滑块等标准件与传动件均做了精细化建模，完整还原了设备的装配细节，可直接用于焊接设备的结构验证、作业演示以及后续的工程图导出加工参考。
