小型数控铣床电机机头集成结构

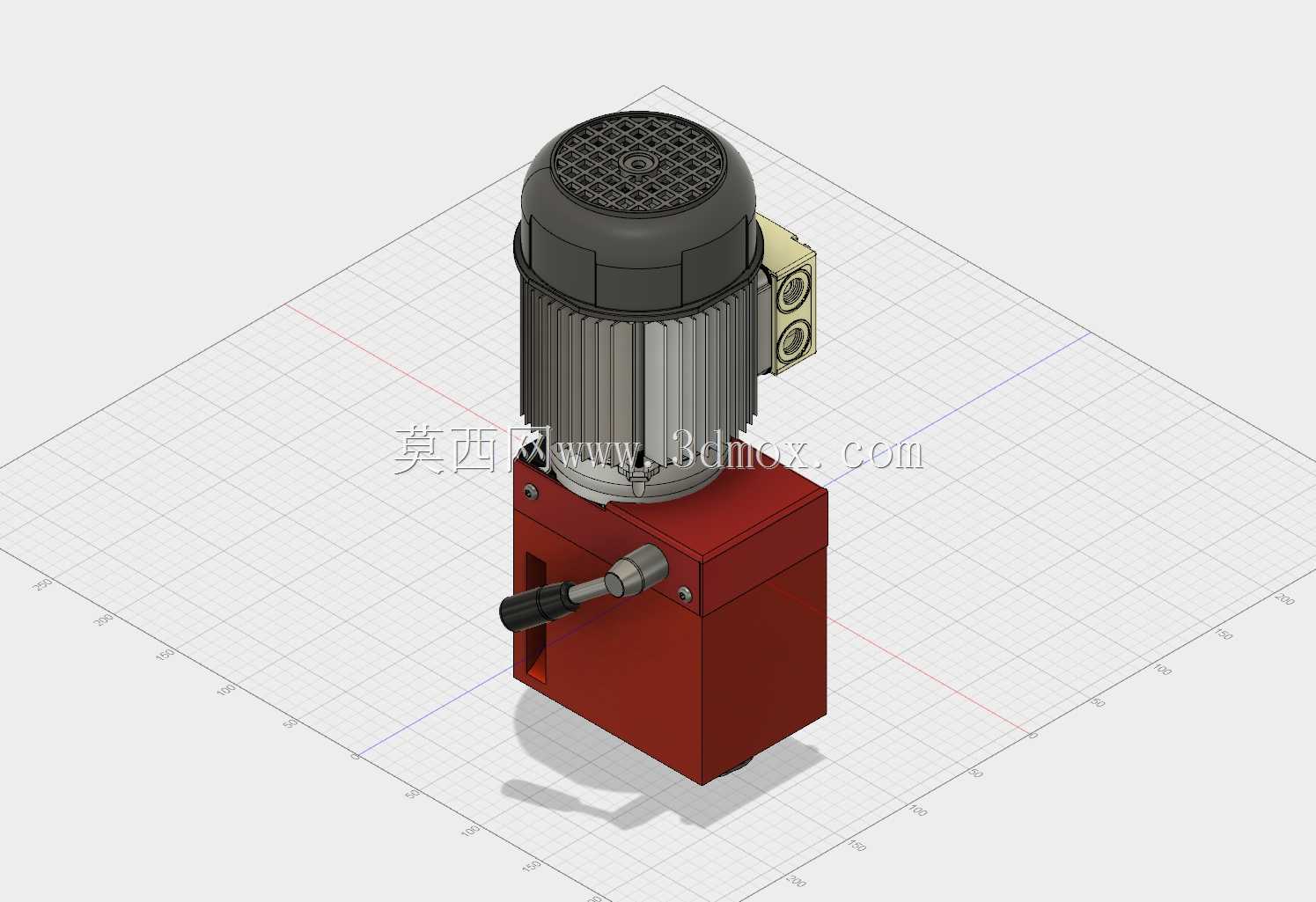

　　这套集成式电机机头结构，主要适配小型桌面级数控铣床的主轴动力输出场景，常见于教学实训用小型加工设备、个人工坊精密零件加工设备、小批量非标零件试制机床的核心动力端配置，承担铣削加工过程中主轴旋转动力输出、刀具装夹支撑、加工进给过程中动力传递的核心作用，区别于传统分体式电机加主轴箱的结构，该组件将驱动电机与主轴传动箱体做了集成化设计，大幅压缩了机头部分的整体占用空间，适配小型设备紧凑的安装布局需求。从实际功能特性来看，该组件上部为驱动电机单元，采用散热筋一体式铸铝机壳结构，电机尾部集成散热风罩与内置散热风扇，可在连续铣削加工过程中通过外壳散热筋快速导出电机运行产生的热量，避免长时间高负载运行下电机温升过高导致的输出扭矩下降、

　　绕组绝缘老化加速等问题；电机侧部配置的接线盒结构做了凸起式安装设计，预留了标准的电气接线端口，可直接对接机床的电气控制系统，无需额外加装接线转接座，减少现场安装的布线工作量。下部的箱体结构为集成式主轴安装座，采用铸铁材质加工而成，箱体内部集成了主轴传动的轴承安装位、传动件容纳腔，侧部伸出的调节手柄结构，可实现主轴转速切换、或者主轴锁紧定位的操作功能，手柄表面做了滚花防滑处理，操作人员在设备调试、换刀过程中可直接扳动手柄完成操作，无需额外借助辅助工具。从设计思路层面来看，该结构在开发阶段优先考虑了小型铣床的安装空间限制，将原本需要分开安装的电机、主轴箱、传动连接座做了一体化整合，省去了分体结构之间的连接法兰、联轴器调整环节，

　　安装时仅需将整个组件固定在铣床的立柱滑座上即可完成机头部分的装配，大幅降低了设备总装时的调校工作量；同时集成式结构的传动链更短，电机输出的动力可直接通过箱体内的传动组传递到主轴端，相比分体式长传动链的结构，动力传递过程中的损耗更低，主轴运行的同轴度更易保证，可有效提升小型铣床加工时的主轴回转精度，减少加工过程中的振纹问题。关于安装边界与尺寸适配，该组件的下部箱体为规则的矩形安装基面，基面预留了对应滑座安装的螺栓孔位，安装时可直接与铣床Z轴滑台的安装面贴合，安装基面的平面度做了精加工处理，可保证机头安装后主轴轴线与工作台面的垂直度满足铣削加工的精度要求；整体组件的重心集中在下部箱体位置，安装后Z轴滑台的受力更均衡，

　　可避免Z轴进给过程中因机头重心偏移导致的滑台爬行、定位精度下降问题。上部电机的外径尺寸控制在适配小型机床护罩安装的范围内，不会出现电机外轮廓与机床护罩、钣金件干涉的问题，电机接线盒的出线方向朝向侧方，可避免加工过程中切削液、金属切屑飞溅到接线端口位置，提升电气部分的防护可靠性。在实际加工场景中，该类集成机头可适配装夹立铣刀、钻头、铰刀等常用加工刀具，完成小型金属零件、非金属零件的平面铣削、槽加工、孔加工等常规工序，由于整体结构紧凑、安装调校便捷，也常被用于小型专用铣床、台式铣钻设备的改装升级场景，替换原有分体式动力结构，提升设备的运行稳定性与加工精度。箱体侧部的手柄操作位置经过人机工程校核，操作人员站在机床操作位时无需过度探身即可触碰到调节手柄，换刀、转速调整的操作动线更短，可提升小批量加工过程中的操作效率。电机部分的散热筋沿轴向均匀分布，在机床运行时不管是主轴正转还是反转，散热风道都可形成顺畅的空气对流，带走电机运行产生的热量，即使是持续1小时以上的连续轻负载加工，电机外壳温度也可控制在合理范围内，无需额外加装外部散热装置。
