立式四柱导向热压成型工装结构设计

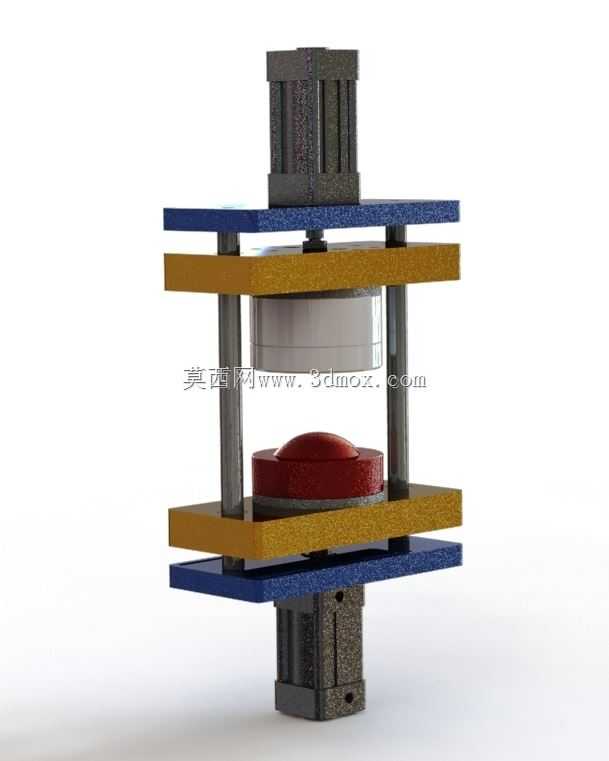

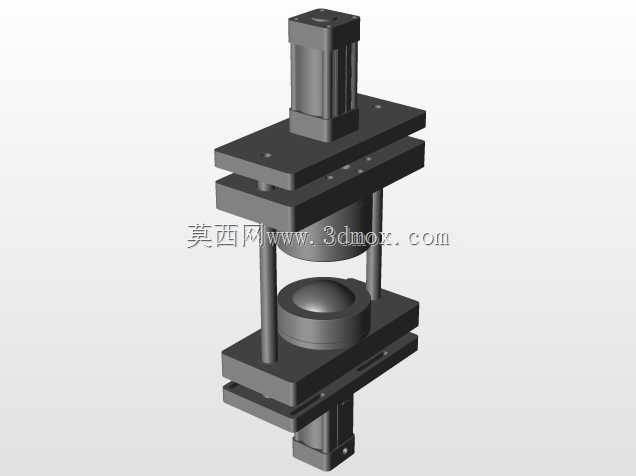

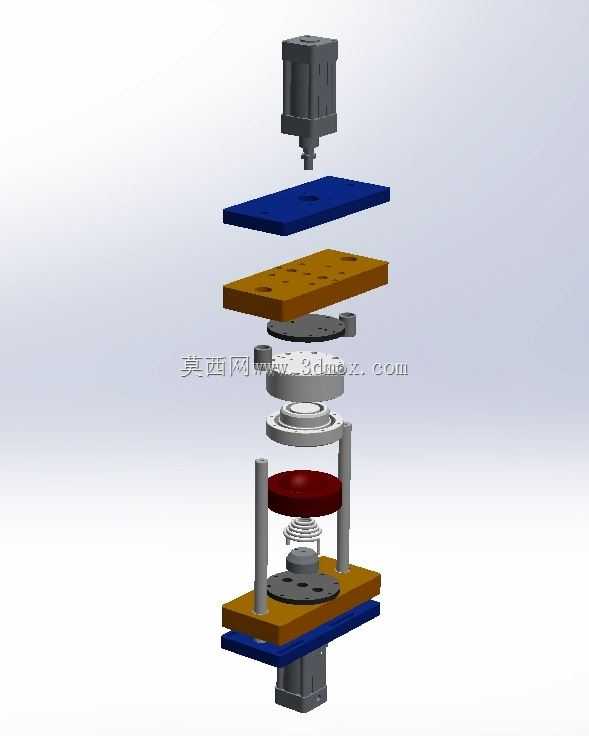

　　这套热压成型组件的结构设计，核心围绕小尺寸工件热压定型的工况需求展开，在消费电子小结构件、精密橡塑件、薄金属复合片的热压生产场景中适配性极强，尤其是需要上下模精准对位、保压过程压力稳定的工序，这套结构的导向精度完全能满足微米级的合模要求。整套组件采用立式四柱承载布局，四根光轴导柱贯穿上下两层安装板，导柱与安装板的配合选用H7/h6的间隙配合公差，既保证上下模开合过程中无卡滞，又能将合模的同轴度误差控制在0.02mm以内，避免热压过程中出现偏压、飞边超差的问题。动力端上下对称布置驱动单元，上侧驱动单元负责主压合行程，提供热压所需的主压力，下侧驱动单元负责顶出脱模，压合保压完成后下侧动力端上行，将成型完成的工件从下模型腔中顶出，

　　无需额外配置脱模机构，简化了整套工装的配套结构。上下模的成型面采用仿形设计，下模设置半球形型腔，对应工件的成型轮廓，上模设置匹配的压合面，型腔周边预留0.1mm的溢料槽，热压过程中多余的熔融料会流入溢料槽，避免多余料边粘连在工件成型面上，减少后续去毛刺的工序工作量。安装边界方面，整套组件的安装底座预留标准T型槽安装位，可直接固定在标准设备工作台面上，不需要额外加工转接板，上层驱动单元的安装法兰采用通用伺服驱动安装尺寸，可适配不同出力规格的驱动元件替换，用户可根据自身工件所需的压合压力，更换对应出力的驱动单元，不需要改动整套组件的主体结构。导柱表面做硬质氧化处理，表面硬度达到HV600以上，长期往复开合运行不会出现拉毛、磨损的问题，

　　导套采用自润滑铜基石墨材质，日常维护不需要额外加注润滑脂，避免油污污染热压工件的表面，适配洁净生产车间的使用要求。上下加热模块的安装位预留标准加热棒孔与热电偶安装孔，用户可根据自身工艺所需的热压温度，配置对应功率的加热元件与温控单元，加热板与安装板之间设置隔热云母层，避免热量传导到驱动单元与导柱结构上，防止驱动单元密封件过热老化、导柱受热膨胀出现配合卡滞的问题。整套结构的受力路径经过优化，压合过程中所有压力直接通过四根导柱传递到下层安装底座，不会对驱动单元的输出轴产生侧向力，大幅延长驱动元件的使用寿命，压合行程设置硬限位块，可根据不同工件的压合厚度调整限位块的高度，精准控制压合后的工件厚度公差，避免过压导致的工件报废。

　　在实际产线应用中，这套组件可直接集成到小型自动化热压工位中，搭配自动上下料机械手即可实现全自动热压生产，也可单独作为手动热压工装使用，适配小批量多品种的试制生产场景，结构的模块化程度极高，所有易损件都采用标准件，后期维护更换成本极低，不需要定制特殊配件。上下模的固定采用压板式安装，更换不同产品的成型模具时，只需要松开压板螺丝即可完成模芯更换，换模时间可控制在10分钟以内，适配柔性生产的换型需求。整套结构的刚性经过校核，在额定最大压合力下，安装板的最大变形量不超过0.01mm，保证大面工件压合时的压力均匀性，不会出现局部压力不足导致的成型不良问题。
