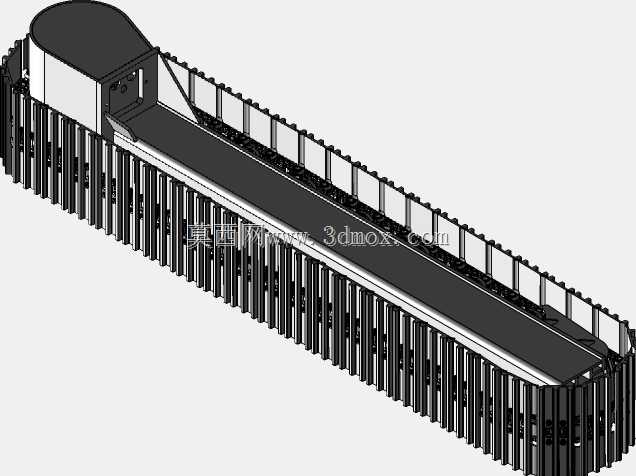

封闭式长行程履带行走承载结构

　　这套履带行走结构在工程场景里的适配面很广，不管是厂区内的重载转运AGV底盘、户外巡检设备的移动基座，还是小型工程机械的行走段，都能直接参考其结构逻辑做适配调整。从实际使用维度看，它的核心作用是把驱动轮输出的扭矩通过履带板的连续啮合转化为整机的行进动力，相比轮式结构，它和接触面的接地比压要低很多，哪怕是在不平整的碎石路面、车间环氧地坪残留油污的湿滑面，或是有一定坡度的户外坡道上，都能保持足够的抓附力，不会出现轮式结构常见的打滑、陷滞问题。

　　设计层面首先考虑的是运行的平顺性，两侧的护栏式挡边不是单纯的防护结构，它同时承担了履带侧向限位的作用，每一块履带板的侧边都和挡边内侧保留了0.8-1.2mm的活动间隙，既不会因为间隙过小导致履带运行卡滞，也不会因为间隙过大出现履带脱轨的故障。履带板采用的是等节距排布设计，每块板的啮合齿和驱动轮、导向轮的齿槽完全匹配，啮合过程中没有硬冲击，运行噪音能控制在工业场景允许的范围内，长时间连续运行也不会出现异常磨损。端部的弧形护罩结构是做了圆滑过渡的，一方面能避免设备行进过程中剐蹭到周边的管线、人员衣物，另一方面也能给端部的导向轮提供防护，防止车间内的焊渣、金属切屑直接溅到轮系的啮合位置，减少不必要的磨损故障。

　　从安装边界来看，整套结构的宽度方向预留了足够的安装位，上部的平整承载面可以直接固定设备的主机架、电池组、控制箱等组件，不需要额外做转接支架，能减少整机的装配工作量。长度方向的节段可以根据实际的承载需求做增减调整，单块履带板的连接销是标准化的快拆结构，现场维护的时候不需要把整套履带全部拆解，只需要拆下对应故障板件的连接销就能完成更换，维护效率比整体式履带高很多。驱动端的安装位做了沉台设计，驱动电机和减速箱可以直接嵌入安装，不会额外增加整机的高度尺寸，对于有高度限制的车间通行场景、低矮空间作业场景适配性更好。

　　结构强度上，履带板的受力面做了等强度的筋条加强，在额定承载范围内，履带板的变形量控制在0.2mm以内，不会因为长期承载出现板件弯折、销孔变形的问题。两侧的挡边和底部的承托框架是一体化的焊接结构，整体刚性足够，哪怕是承受偏载的时候，框架也不会出现明显的形变，能保证履带始终在正确的轨迹上运行。导向轮端预留了张紧调节的行程，张紧装置采用的是螺纹调节结构，调节精度高，锁止可靠，履带在长时间运行出现松弛后，只需要调整张紧螺栓就能恢复合适的张紧力，不需要拆解结构做调整。

　　实际选型参考的时候，要注意根据使用场景的地面条件调整履带板的表面纹理，如果是在光滑的室内地坪使用，可以选择表面带细防滑纹的履带板，避免刮伤地面；如果是在户外泥泞、碎石路面使用，可以更换表面带凸起防滑齿的履带板，进一步提升抓地力。整套结构的润滑点都做了预留，每个轮系的转动位置都有对应的注油孔，日常维护的时候可以直接通过注油孔加注润滑脂，不需要拆开护罩，能降低日常维护的工作量。另外，结构的所有外露边缘都做了倒角处理，没有尖锐的毛刺，装配和维护过程中不会划伤操作人员，符合工业设备的安全设计要求。
