4020规格涡轮式鼓风散热部件三维结构

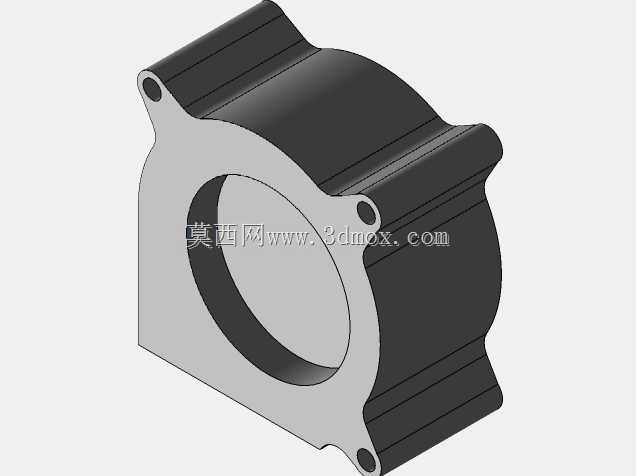

　　在做紧凑型电子设备的散热结构选型时，40mm级别的侧吹鼓风部件是绕不开的选项，这款4020规格的鼓风机模型，还原了量产同规格产品的核心安装与外形特征，可直接用于设备结构布局阶段的干涉校验、风道走向模拟工作。不同于常规轴流风扇的轴向出风设计，这类离心式鼓风机采用侧方出风的结构形式，能在有限的安装高度内实现更高的风压输出，适合应用在风道狭长、散热鳍片排布密集的场景，比如小型工控主机、便携投影设备、桌面级3D打印机喷头散热、车载影音功放模块这类对安装空间有严格限制，同时需要一定风压克服风道阻力的设备上。从模型呈现的结构来看，整体外轮廓采用蜗壳式流道设计，进风侧为圆形敞口结构，对应叶轮的进气区域，

　　蜗壳的型线按照离心风机的等环量设计逻辑做了简化还原，能保证气流从叶轮甩出后沿蜗壳内壁顺畅导向出风口，减少流道内的涡流损耗。安装固定位的设计完全贴合量产产品的通用规范，主体法兰边上预留了两个对称的安装孔位，孔位的中心距、孔径都按照行业通用的4020风机安装标准做了还原，在做设备结构设计时，直接调用这个模型就能确定安装柱的位置、高度，不需要反复核对样品尺寸，能大幅缩短前期布局的时间。安装边界方面，这款风机的主体厚度为20mm，整体外轮廓的最大尺寸控制在40mm见方的范围内，出风口的截面尺寸、出风方向都和市售量产产品保持一致，在做风道对接设计时，可以直接以模型的出风口端面为基准设计导风结构，避免出现对接错位、漏风的问题。

　　模型同时还原了风机外壳的细节特征，比如蜗壳侧面的加强筋结构，这些筋位一方面是注塑生产时提升壳体强度、减少翘曲变形的工艺结构，另一方面也能在风机运行时降低壳体的共振幅度，减少工作噪音。在实际设备设计中，这类鼓风机的选型往往要兼顾散热性能和安装空间，很多新手工程师在布局时容易忽略风机的出线位置、蜗壳的凸起部分，导致后期装配时和周边的PCB板、结构件出现干涉，这个模型完整还原了风机所有外凸结构的轮廓，包括蜗壳尾部的出线区域、法兰边的倒角细节，在做装配校验时能精准排查所有潜在的干涉点。从功能特性来说，这类4020鼓风机相比同尺寸的轴流风扇，能在相同的安装 footprint 下提供高出30%以上的静压，

　　适合需要将气流引导至特定发热区域的场景，比如路由器的主板散热、小型激光设备的模组降温，都需要这类侧出风的鼓风部件来构建定向风道。设计这类风机的安装结构时，还要注意预留减震空间，模型上的安装孔位周边做了轻微的沉台设计，对应实际产品中的减震胶圈安装位，在结构设计时可以在安装柱和风机壳体之间预留0.2-0.3mm的间隙，搭配橡胶减震圈使用，能有效降低风机运行时的振动传递到设备壳体上，避免产生共振噪音。另外，模型的进风侧圆形区域做了镂空的示意，对应实际产品中的防护网结构，在做设备外壳的进风孔设计时，要保证进风区域的开孔率不低于70%，且不要在进风正前方10mm范围内布置高大的元器件，避免遮挡进风路径导致风机性能下降。很多工程师在做散热仿真时，往往会简化风机的模型，忽略蜗壳的实际型线，导致仿真结果和实际测试出现较大偏差，这个模型还原了蜗壳的完整流道轮廓，导入仿真软件后可以直接作为流体域的边界参考，提升仿真结果的准确度。在通讯类设备、小型消费电子的结构设计中，这类小尺寸鼓风机的应用占比逐年提升，尤其是在设备厚度不断压缩的趋势下，离心式鼓风机的薄型化设计优势比轴流风扇更加明显，20mm厚度的4020规格产品，能在极低的占用空间内满足10-15W发热功率的散热需求，是紧凑型风冷方案的核心部件。
