Lambretta踏板车磁电机飞轮结构设计

　　在轻型踏板动力总成的磁电机系统里，飞轮是兼顾旋转储能、磁场构建、散热导流的核心构件，这款适配Lambretta车型的飞轮，直接决定了点火系统的供电稳定性与曲轴端的动平衡表现，日常应用场景覆盖通勤踏板车的日常行驶、短途重载、低速蠕行等全工况，是磁电机定子组件的配套旋转载体。从实际装车用途来看，该飞轮随曲轴同步旋转，一方面通过内置的永磁体形成旋转磁场，切割定子绕组产生感应电动势，为整车点火系统、照明系统、信号系统提供交流电源，另一方面依靠自身的转动惯量，储存曲轴做功行程的多余能量，克服压缩、排气行程的阻力，让曲轴旋转角速度保持均匀，避免怠速抖动、低速闯动的问题，同时外圈集成的散热鳍片，能在旋转过程中形成定向气流，带走磁电机定子、

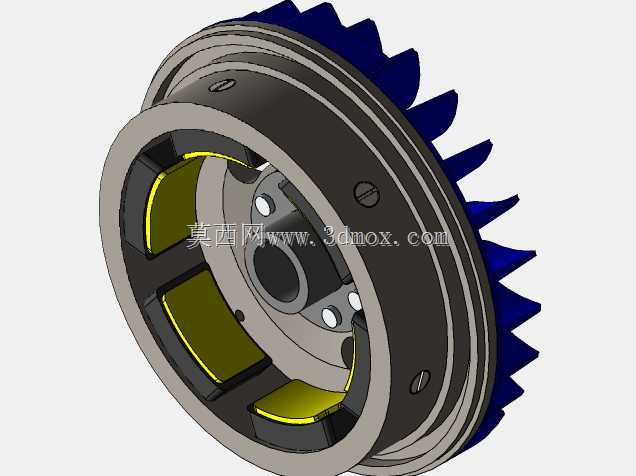

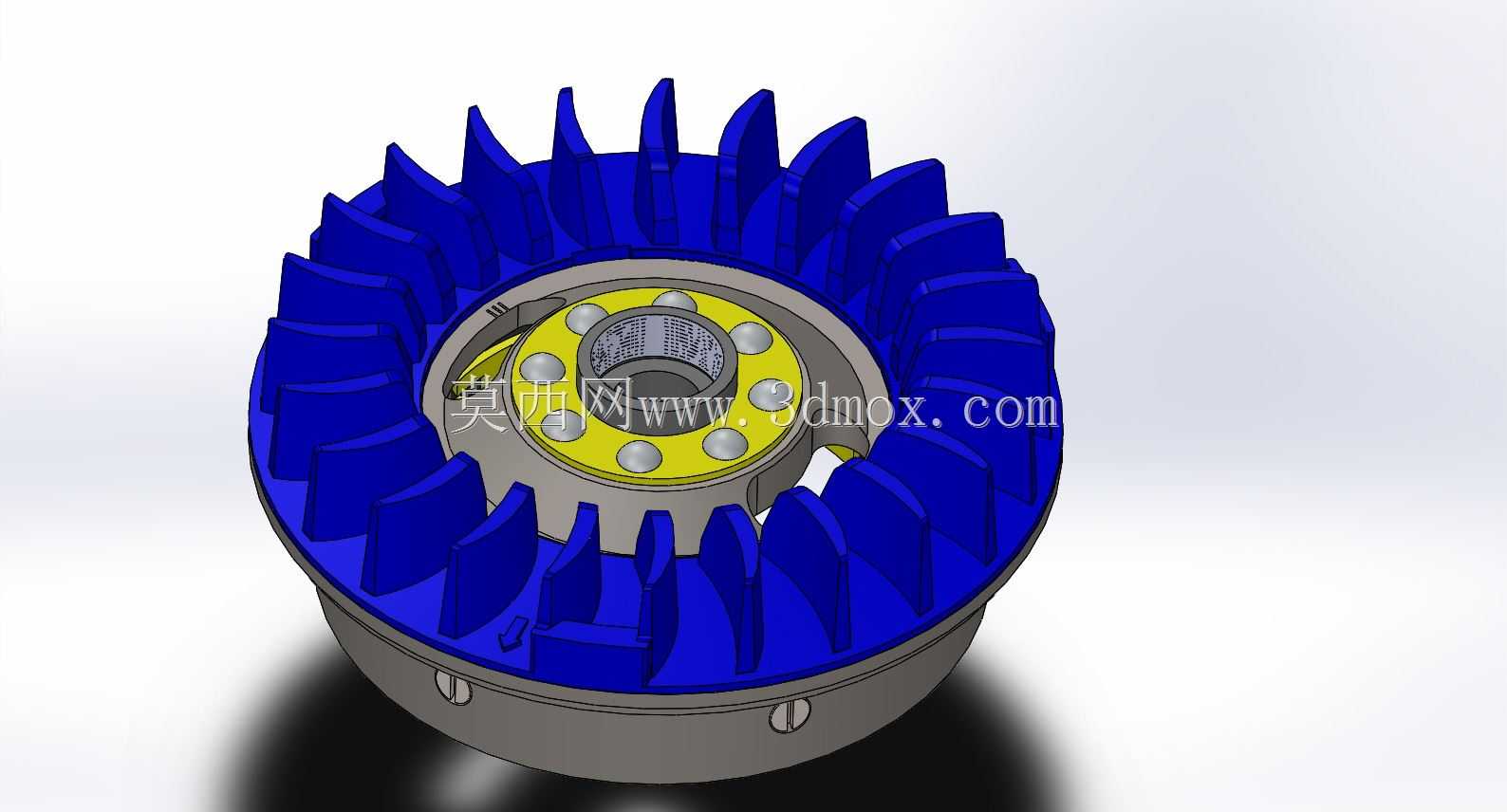

　　曲轴箱端部的累积热量，避免绕组高温退磁、润滑脂过热失效。从功能特性上看，该飞轮采用外圈带径向直鳍的结构，鳍片沿圆周等距分布，旋转时的气流导向直接对准定子绕组的安装位置，相比光滑外圈的飞轮，散热效率提升近四成，能在夏季连续爬坡、长时间怠速开灯光的工况下，把磁电机腔体的温度控制在绕组绝缘层的耐受范围内；内置的磁钢安装槽采用三点式限位结构，磁钢嵌入后通过槽边的凸台完成径向与周向定位，不需要额外涂覆高温胶就能避免高转速下磁钢甩出的风险，适配车型的最高转速区间下，磁钢的保持力仍有足够的安全余量；中心的安装孔采用带键槽的阶梯孔设计，与曲轴轴端的配合面设置了定位止口，装配时能直接完成同轴度定位，不需要反复打表调整，

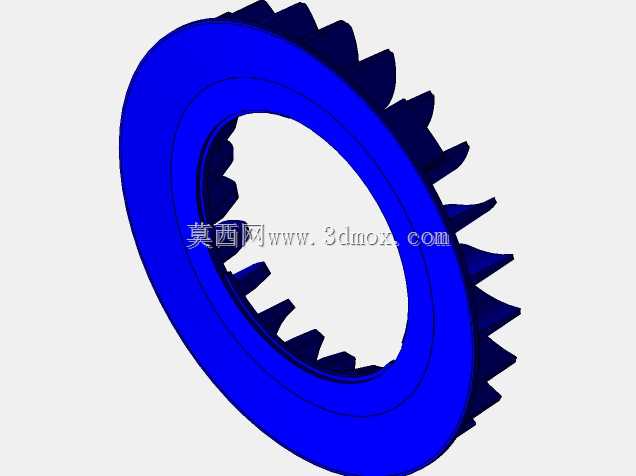

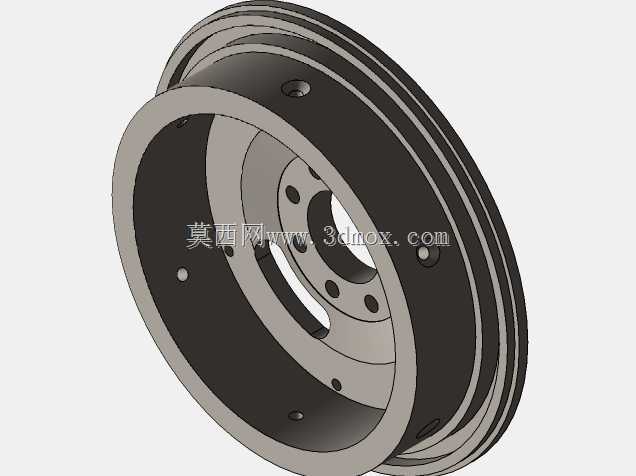

　　安装后飞轮的径向跳动量能控制在0.05mm以内，避免高转速下的偏磨、振动问题。设计思路上，这款飞轮没有盲目追求轻量化，而是在保证转动惯量满足单缸发动机平稳运转要求的前提下，对非受力区域做了局部减薄，比如磁钢安装槽之间的辐板区域，做了等厚的挖空处理，既减轻了曲轴端的旋转惯量负载，又保证了整体的结构刚度，避免高转速下飞轮本体的形变；外圈的散热鳍片做了倾角优化，不是完全垂直于端面的直片，而是带微小的后倾角度，旋转时能降低气流的风阻噪声，同时减少鳍片根部的应力集中，在飞轮遇到突发的转速波动时，鳍片根部不会因为应力集中出现开裂；磁钢的排布采用四极对称结构，对应的磁场分布均匀，输出的交流电波形更规整，能降低整流调节器的工作负载，

　　减少整车电路的纹波干扰，避免灯光闪烁、点火信号失真的问题。从安装边界与尺寸配合来看，该飞轮的最大外圆直径受限于曲轴箱端盖的内部空腔，安装后与端盖内壁的径向间隙控制在2mm左右，既不会因为间隙过小出现旋转擦碰，又能让散热气流尽可能多地作用在定子表面；中心安装孔的深度与曲轴轴端的伸出长度匹配，装配后锁紧螺母的压紧面能完全贴合飞轮的端面，不会出现压不紧、偏压的问题；飞轮的轴向安装位置经过匹配，内置磁钢与定子铁芯的轴向对齐度误差不超过0.3mm，保证磁通量的利用率最大化，避免因为轴向错位导致的发电效率下降；外圈的散热鳍片高度不超过飞轮本体的轴向宽度，不会和旁边的启动离合器部件发生运动干涉，装配时不需要额外调整周边部件的位置，能直接替换同型号的原厂飞轮。实际装车验证中，这款飞轮的动平衡等级达到G6.3标准，在常用的转速区间内不会带来额外的振动传递，手把、脚踏位置的振动感和原厂部件保持一致，甚至因为磁钢定位精度更高，怠速时的抖动比副厂配件更小；磁钢的磁性能经过稳定化处理，长期高温工作后不会出现明显的退磁，发电功率能保持稳定，不会出现使用半年后灯光变暗、点火能量不足的问题；鳍片的结构强度经过校核，即使有少量泥沙、灰尘被气流卷入，也不会出现鳍片折断、变形的情况，能适应非铺装路面的行驶场景。
