兰布雷塔摩托用环形油封固定板结构

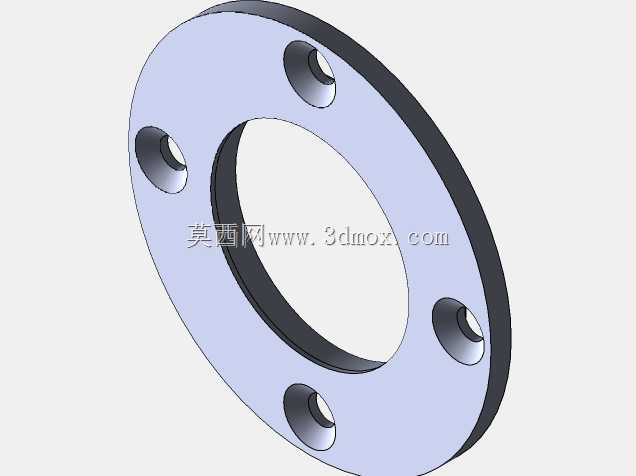

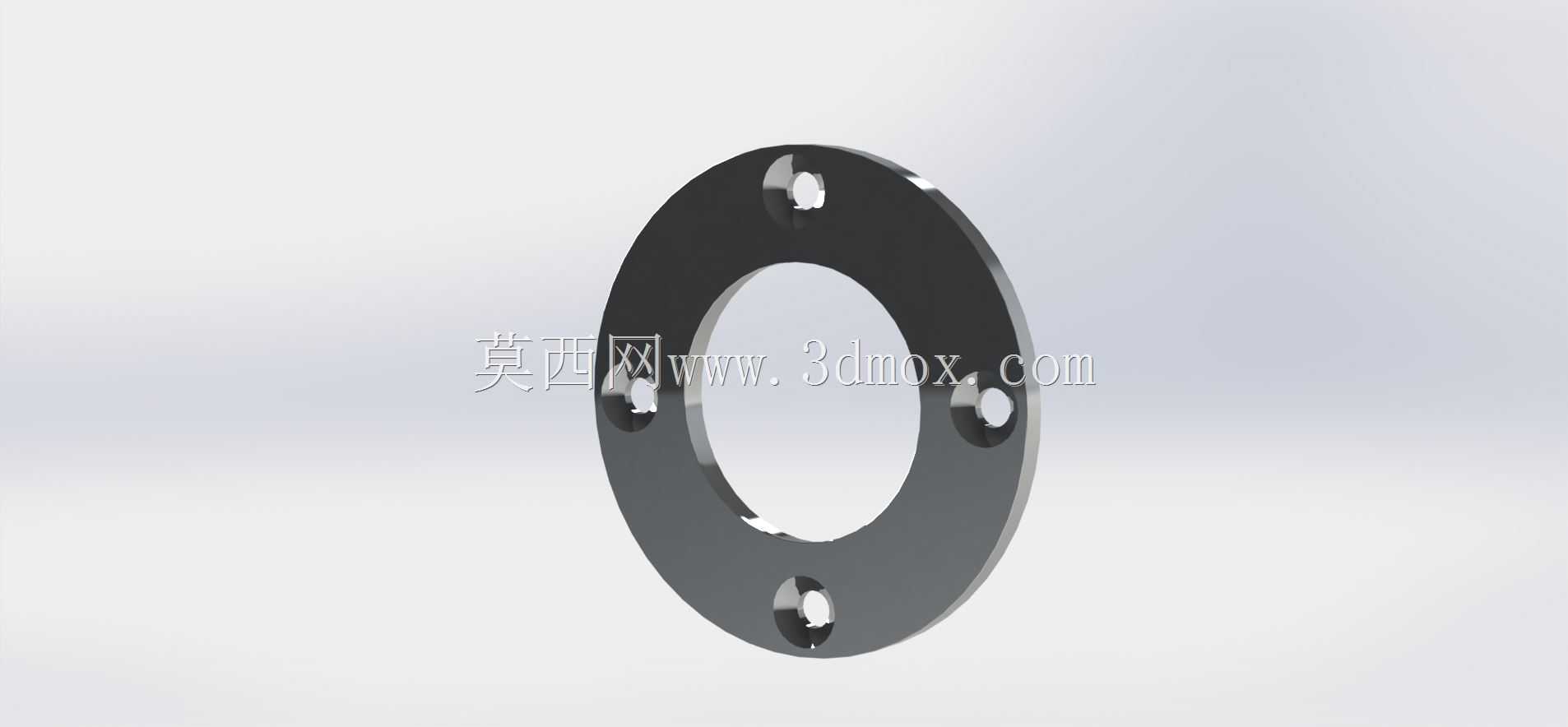

　　这类环形带孔的密封固定板，主要应用在小排量踏板类摩托的传动箱与曲轴箱衔接位置，核心作用是给腔体内部的骨架油封提供刚性支撑与轴向压紧限位，避免油封在轴系高速转动、腔体内带压润滑油冲刷的工况下出现轴向窜动、唇边偏磨导致的密封失效问题。从结构设计逻辑来看，整体采用扁平环形盘式结构，中心大通孔的尺寸完全匹配对应油封的外径公差带，安装后孔壁与油封外圈形成过盈配合的定位基准，保证油封与转动轴的同轴度控制在0.05mm以内，避免轴转动时油封唇边出现偏载磨损。板体上均匀分布的四个安装通孔，位置完全对应箱体结合面的预制螺纹孔位，孔位的位置度公差控制在0.1mm范围内，安装时通过螺栓将固定板压紧在油封外圈端面，

　　压紧力通过环形板体均匀传递到油封的金属骨架外圈，不会出现局部压力过大导致油封变形、或者压力不足导致油封松脱的问题。板体的厚度设计充分考虑了安装空间的轴向边界，整体厚度控制在3mm左右，既保证螺栓压紧时板体不会出现翘曲变形，又不会额外占用箱体内的轴向安装空间，避免和内部转动部件出现运动干涉。板体的外圆尺寸根据箱体结合面的密封槽边界设计，外边缘不会超出箱体结合面的密封胶涂布区域，安装后不会影响箱体结合面的密封性能。从实际使用场景来看，这类固定板除了压紧固定油封之外，还能在油封出现轻微渗漏时，阻挡润滑油直接飞溅到外部的传动部件上，同时给维修拆装提供便利——更换油封时只需要拆下固定板即可取出旧油封，不需要对箱体结合面做大面积拆解，

　　降低售后维护的工作量。设计过程中需要重点关注几个核心尺寸的匹配：首先是中心孔与油封外圈的配合公差，采用H7/p6的过盈配合，既保证安装时油封能顺利压入，又能保证工作状态下油封不会跟转；其次是安装孔的中心距公差，必须和箱体孔位完全匹配，避免安装时出现螺栓强行对位导致的板体变形，进而导致油封压合偏斜；另外板体两个端面的平面度公差需要控制在0.03mm以内，保证和油封端面、箱体端面的贴合度，避免出现压紧间隙导致的漏油问题。板体的边缘做了小尺寸的倒角处理，一方面去除冲压或机加工产生的毛刺，避免安装时割伤安装人员的手部，另一方面也能在压合油封时起到导向作用，避免板体边缘刮伤油封的橡胶外圈。这类零件通常采用冷轧钢板冲压成型后做发黑防锈处理，

　　表面硬度适中，既有足够的刚性承受螺栓的压紧力，又有一定的韧性，在车辆行驶产生振动时不会出现脆裂问题。在实际装配场景中，安装顺序需要先将油封平稳压入箱体的油封座孔内，确认油封安装到位、唇边无翻边后，再将固定板的中心孔对准油封外圈，对齐四个安装孔位后逐步对角拧紧螺栓，拧紧力矩控制在8-10N·m，避免力矩过大导致板体变形或者螺栓滑牙。如果固定板出现变形、安装孔磨损扩孔的情况，必须及时更换，否则会导致油封压合受力不均，短时间内就会出现漏油问题，严重时润滑油渗漏到传动皮带或者刹车部件上，会引发传动打滑、刹车失效的安全隐患。从建模逻辑来看，绘制这类零件时首先要确定中心基准轴，所有孔位、外圆、内孔都以该轴为基准做同轴或者位置度约束，四个安装孔采用环形阵列的方式生成，保证孔位的均匀分布，同时要标注清楚各个尺寸的形位公差，尤其是两端面的平面度、安装孔的位置度、中心孔的尺寸公差，这些参数直接影响零件的实际装配性能和使用效果。
