无人机竞赛专用机翼内部承力结构设计

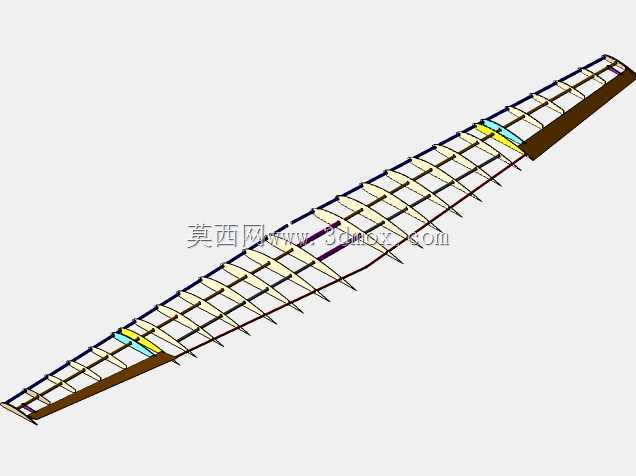

　　这套机翼内部结构针对无人机竞技赛事的严苛使用场景开发，核心适配高速穿越、大机动过载的飞行需求，区别于常规航拍无人机的低速机翼设计，整体结构围绕高刚度、低自重、抗冲击三个核心指标做平衡。在实际赛事场景中，无人机需要频繁完成急转、俯冲、快速爬升动作，机翼承受的瞬时气动过载可达到6g以上，常规蒙皮加简单肋板的结构很容易在翼根处出现应力集中导致的形变甚至断裂，这套结构在翼根与机身连接的区域做了渐变式的承力梁布局，将主承力梁的截面从翼尖到翼根做线性增厚，避免应力突变带来的结构失效。

　　从功能特性上看，整套结构没有冗余的装饰性构件，每一处肋板的开孔位置都对应了航电设备、舵机拉杆、供电线路的走线路径，肋板上的定位卡槽可以直接卡入碳纤维蒙皮的内沿，不需要额外涂胶定位就能保证装配时的翼型精度，主承力梁采用上下夹芯的布局，中间预留的槽位可以嵌入凯夫拉纤维加强片，在遇到碰撞时可以通过加强片的形变吸收冲击能量，避免整个机翼直接断裂报废。翼尖位置的结构做了减阻修型，对应的肋板边缘做了倒角处理，不会在高速飞行时产生紊流影响飞行稳定性，舵面连接的铰接位直接集成在最外侧的两段肋板上，铰接孔的同轴度公差控制在0.02mm以内，保证舵面转动时没有虚位，避免高速飞行时舵面颤振。

　　设计过程中首先确定的是安装边界，整套机翼的对接面完全匹配6s级别竞速无人机的机身安装座，翼根处的三个固定孔位间距与现有主流竞速机架的安装孔位完全通用，不需要对机身做额外改装就能直接装配，机翼的整体弦长从翼根到翼尖按照椭圆翼型的升力分布做渐变，保证整个翼面的升阻比在时速80-120公里的区间内达到最优。内部的走线槽位做了分层设计，舵机信号线从肋板上沿的专用走线槽穿过，供电线从肋板下沿的槽位布置，避免强电对飞控信号产生电磁干扰，靠近翼根的位置预留了配重块的安装槽，可以根据不同赛事的飞行场地风速调整机翼配重，改变整机的重心位置适配不同的飞行风格。

　　在结构强度校核阶段，针对机翼的受力特点做了分区强化，机翼前缘的位置因为容易在穿越障碍时发生碰撞，对应的内部肋板做了加厚处理，并且在肋板之间增加了横向的加强筋，即使前缘蒙皮出现凹陷，内部的加强结构也能维持整体翼型不发生大的形变，保证碰撞后还能维持基本的飞行能力完成赛事。机翼后缘的结构则做了轻量化处理，因为后缘主要起导流作用，承受的气动载荷较小，所以肋板上开了大面积的减重孔，在保证刚度的前提下尽可能降低结构自重，提升整机的推重比。主承力梁与每一块肋板的连接位置都做了止口设计，装配时不需要复杂的工装定位就能保证各块肋板的垂直度，装配完成后整体机翼的扭转刚度可以满足10g过载下翼尖形变不超过翼展的2%，不会因为机翼形变导致升力中心偏移影响飞控的控制精度。

　　这套结构同时兼顾了维修便捷性，所有的肋板与承力梁都采用模块化设计，如果某一段翼面在碰撞中损坏，只需要更换对应位置的肋板和蒙皮即可，不需要更换整个机翼，大幅降低赛事中的维护成本。翼根处的对接面做了减震垫的安装槽，装配时可以在机身与机翼之间垫入薄橡胶垫，过滤飞行时电机产生的高频振动，避免振动传递到机翼上导致翼面共振，同时也能减少硬着陆时的冲击载荷传递到机身内部的航电设备。
