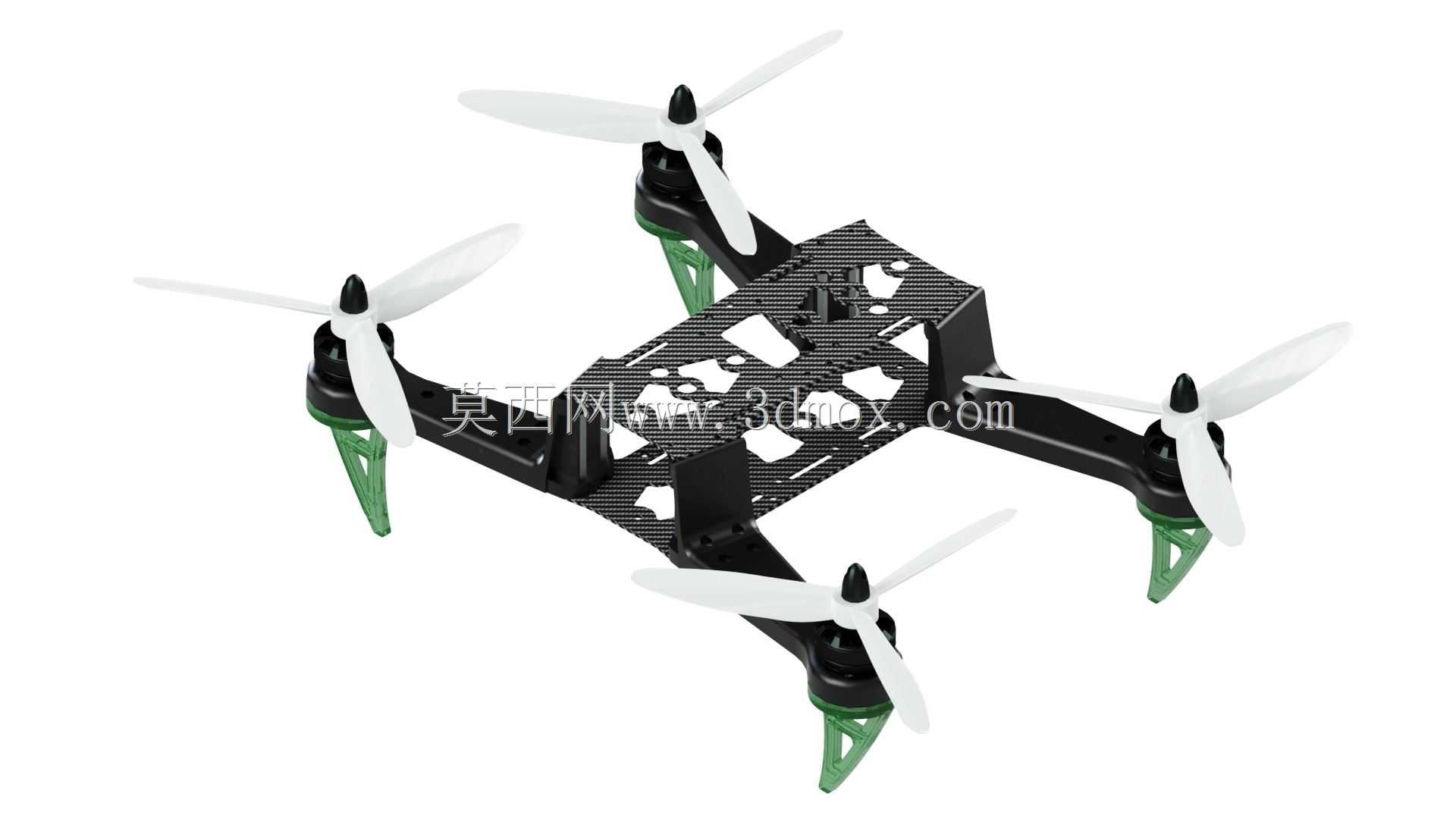

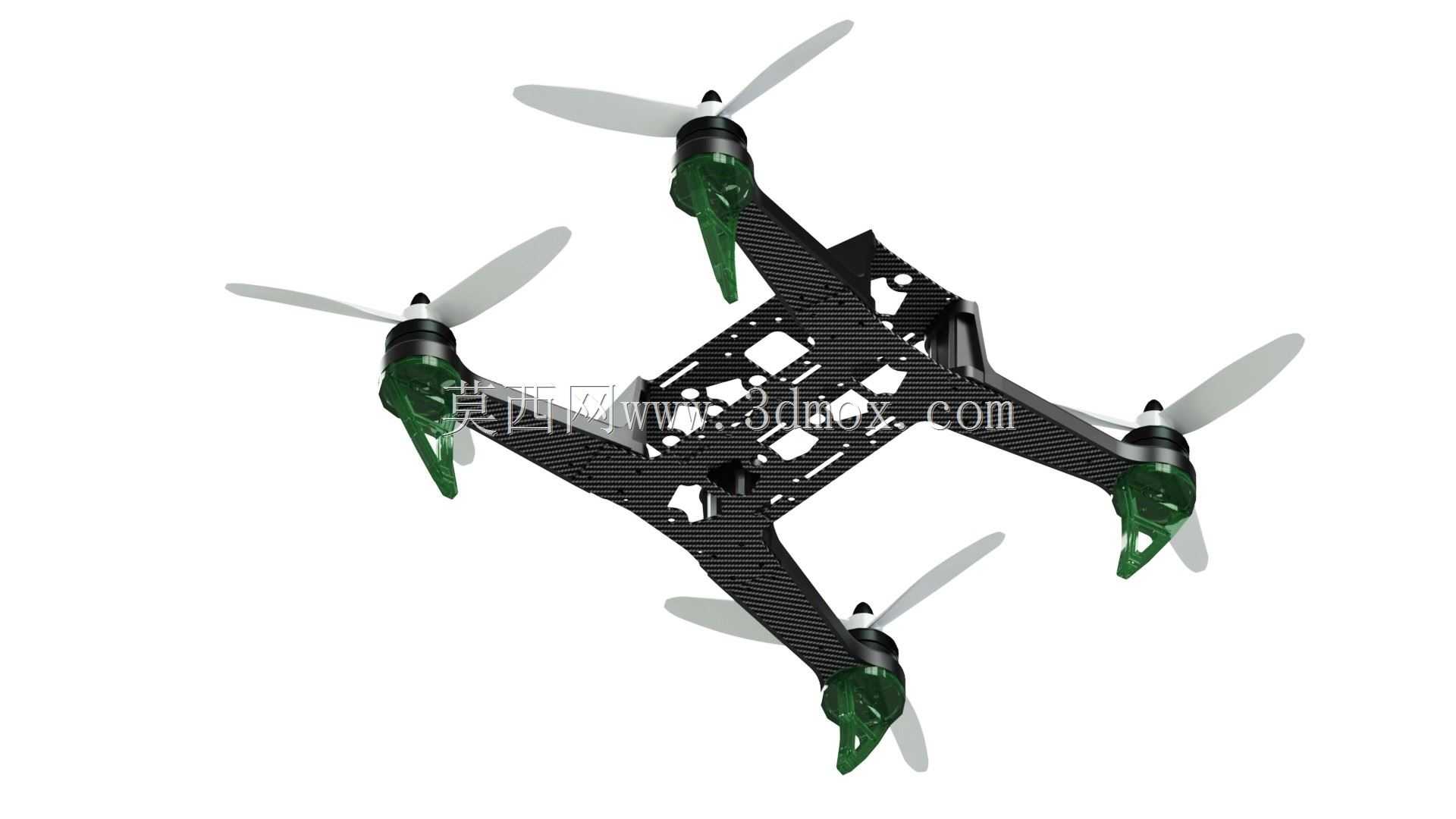

Spedix250穿越机机架逆向结构设计

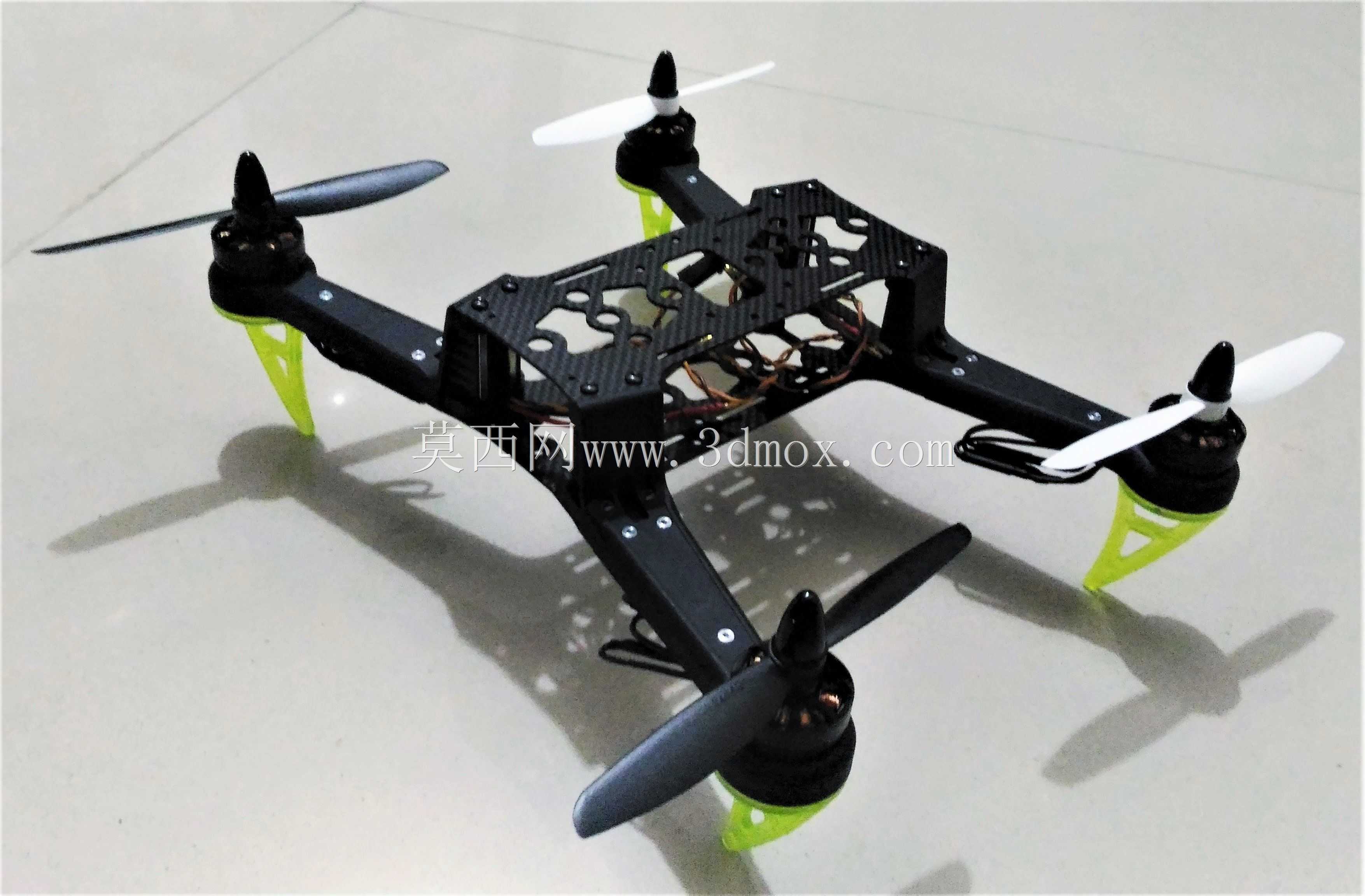

　　这套Spedix 250四轴穿越机的逆向建模成果，完全围绕实际飞行场景的使用需求完成结构复刻，没有做多余的装饰性设计改动，所有结构特征都对应实物的装配与使用逻辑。从实际应用场景来看，250规格的穿越机主要面向室内外竞速飞行、小范围航拍摄影、FPV第一视角飞行训练这类场景，机架作为整台设备的承载核心，需要同时兼顾结构强度、整机重量、部件安装兼容性这几个核心指标，逆向过程中每一处结构特征的还原都围绕这些实际需求展开。

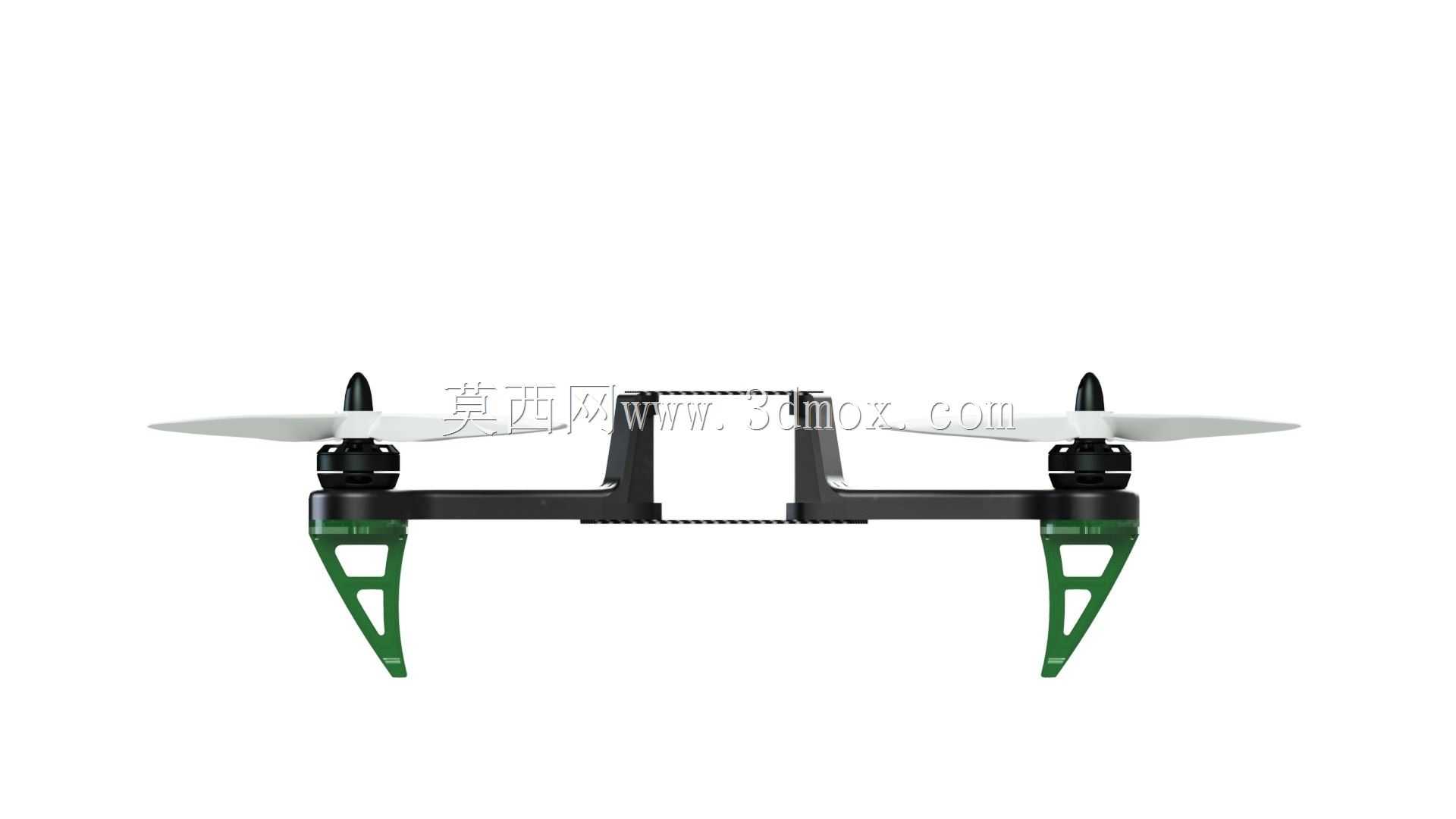

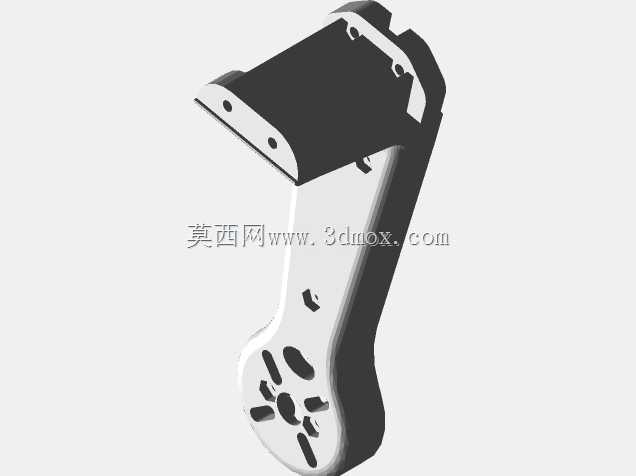

　　先从安装边界和尺寸逻辑说起，该机型的250规格指代的是对角电机轴的中心间距为250mm，这个尺寸是穿越机领域的经典黄金尺寸，既不会因为轴距过小导致动力冗余不足、飞行姿态过于灵敏难以操控，也不会因为轴距过大导致整机风阻增加、转向响应滞后，适配5寸到6寸规格的螺旋桨使用，桨尖不会出现互相干涉的问题，同时预留了足够的飞控、电调、电池、图传设备的安装空间。机臂部分采用碳纤板材切割成型的结构，臂端设计了标准化的电机安装孔位，适配主流22系列无刷电机的安装尺寸，孔位间距严格匹配行业通用的16mm、19mm安装标准，不需要额外做打孔改装就能直接装配市售的同规格动力电机，机臂末端的脚架采用绿色工程塑料材质，结构做了倾斜加强设计，降落时可以吸收冲击能量，避免硬着陆时冲击力直接传递到机臂碳板导致碳层开裂，同时脚架的高度刚好预留了螺旋桨离地间隙，起飞降落时桨叶不会剐蹭地面。

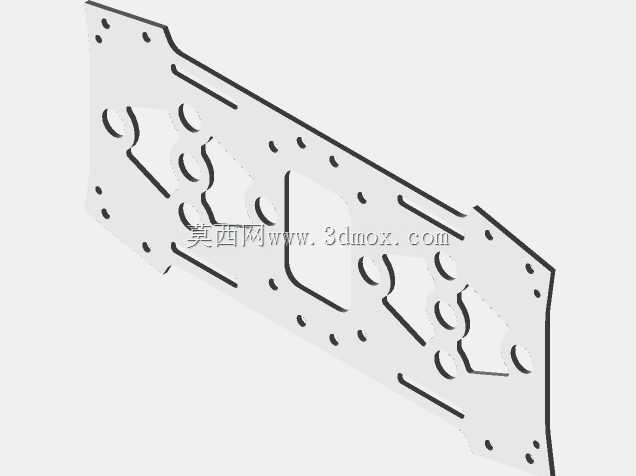

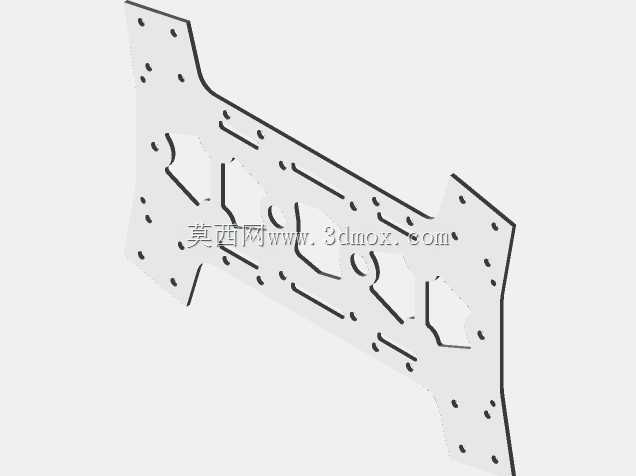

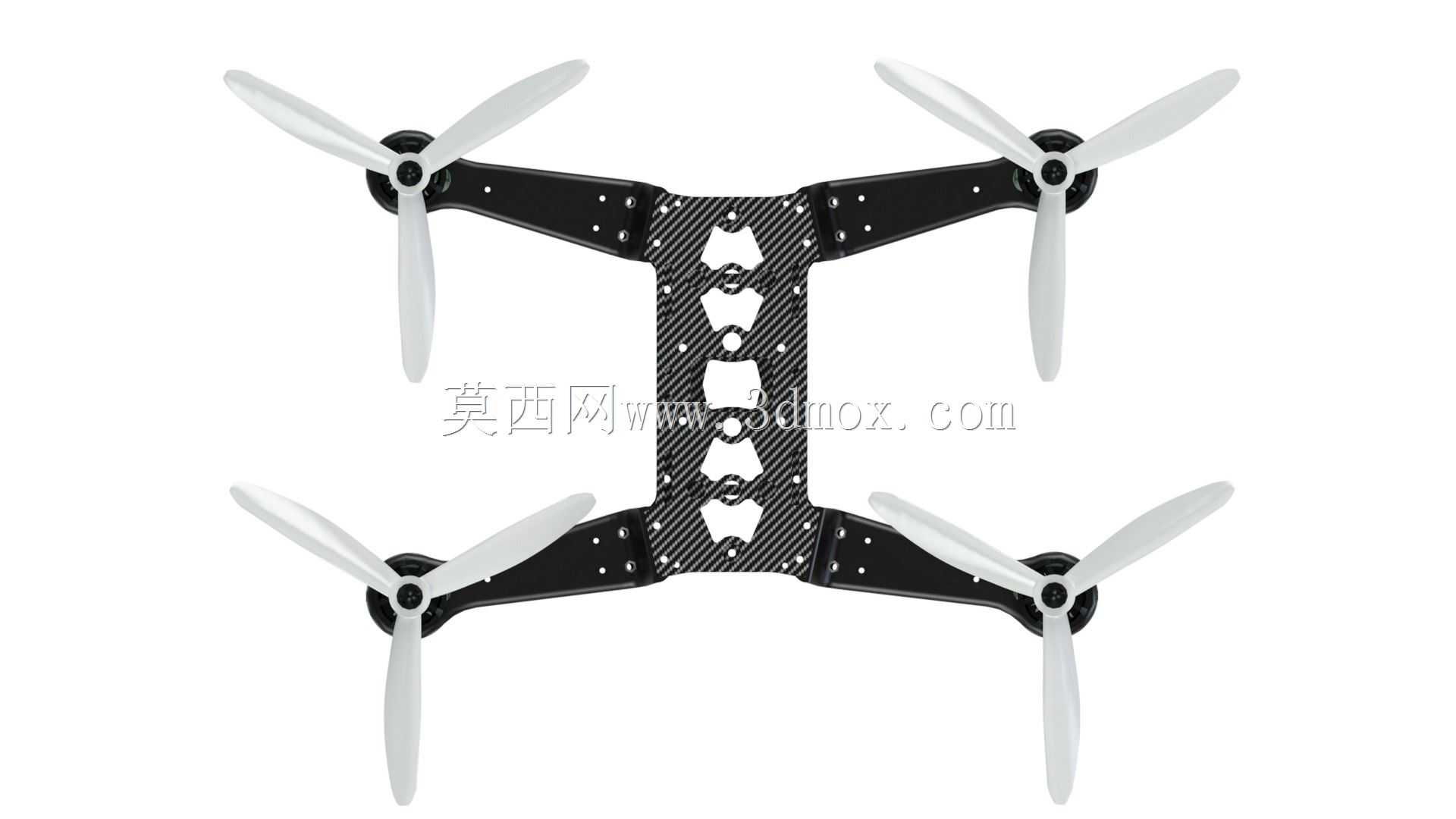

　　中心板部分采用上下双层碳板夹装的结构设计，板面上的镂空开孔不是随意开设的装饰孔，每一处开孔都对应具体部件的安装与走线需求：中心区域的大尺寸开孔对应飞控板的安装位，预留了30.5mm见方的标准飞控安装孔距，兼容市面上绝大多数主流的F3、F4、F7系列飞控的安装尺寸；周边的异形开孔一方面是为了减轻整机重量，降低不必要的结构负载，另一方面是为电调、图传、接收机的走线预留通道，避免线材挤压在碳板之间导致绝缘层磨损，同时也能提升中心区域的散热效率，长时间大油门飞行时电调、图传产生的热量可以通过开孔快速散出，不会因为积温导致电子设备工作异常。上层碳板的表面预留了摄像头、图传天线的安装位，孔位匹配主流FPV摄像头的28mm安装宽度，不需要额外打印转接件就能完成装配。

　　逆向设计的过程中完全遵循实物的细节特征，没有做主观的结构改动，所有板材的厚度、开孔的位置、加强筋的走向都和实物保持一致：机臂和中心板的连接位置做了局部加厚的叠层设计，通过四颗螺丝完成机臂的夹紧固定，炸机时如果机臂出现断裂损坏，可以单独更换对应位置的机臂，不需要更换整个中心板结构，降低后期的维护成本。机臂靠近中心板的位置做了切角处理，一方面是为了降低飞行时的风阻，另一方面是避免大角度转向时机臂和螺旋桨气流产生干扰，提升飞行的稳定性。螺旋桨采用两叶竞速桨的结构，桨根位置的安装孔匹配电机轴的标准5mm直径，桨叶的翼型做了高速优化，在高转速下可以提供足够的升力，同时桨叶的强度足够应对小幅度的碰撞，不会轻微剐蹭就出现断裂。

　　从实际使用的功能特性来看，这套机架的结构设计完全服务于竞速飞行的需求：整机装配完成后重心落在中心板的几何中心位置，四个机臂的重量误差控制在极小范围内，飞行时不会出现重心偏移导致的姿态歪扭问题；碳板材质的选用兼顾了刚性和重量，整机空架重量控制在100g出头，搭配3S或者4S锂电池可以实现5分钟以上的续航时间，同时足够的结构强度可以应对飞行中的小幅度碰撞，不会做普通特技动作就出现结构变形。所有的安装孔位都做了沉头处理，螺丝装配后表面平整，不会出现凸起的螺丝头剐蹭线材或者影响气动外形的问题，走线槽的设计让整机线材可以完全隐藏在碳板夹层内部，既减少了风阻，也避免飞行过程中线材被气流吹动导致的重心偏移问题。

　　在逆向建模的细节处理上，每一处圆角、倒角都和实物保持一致，没有为了建模省事省略工艺特征：碳板的边缘都做了0.5mm的倒角处理，避免切割后的锋利边缘割伤线材或者装配时划伤手部；脚架和机臂的连接位置做了卡扣加螺丝的双重固定结构，单纯的卡扣定位方便装配时对位，螺丝锁紧后可以避免脚架在硬着陆时脱落；电机安装位的周边做了局部加厚，避免电机长时间工作产生的振动导致碳板安装孔出现开裂。整个结构没有多余的冗余设计，每一处特征都有对应的实际功能，完全符合穿越机竞速场景下对设备轻量化、高可靠性、易维护的核心要求。
