大排量摩托车锁止式离合器压盘结构

　　在大排量摩托车传动系统的改装与赛事应用场景中，锁止离合器是解决高动力输出下离合器打滑问题的核心部件，尤其适用于动力经过大幅升级的 Hayabusa 等车型，在直线加速赛、场地阻力赛这类需要瞬时传递大扭矩的工况下，原厂离合器的压盘压力往往不足以匹配暴涨的动力输出，极易出现高转打滑、动力损耗甚至离合器片烧蚀的故障，这类锁止结构的核心作用就是将发动机转速提升带来的离心力转化为线性叠加的压盘压紧力，转速越高附加压紧力越大，从结构根源上避免大扭矩传递时的打滑问题。

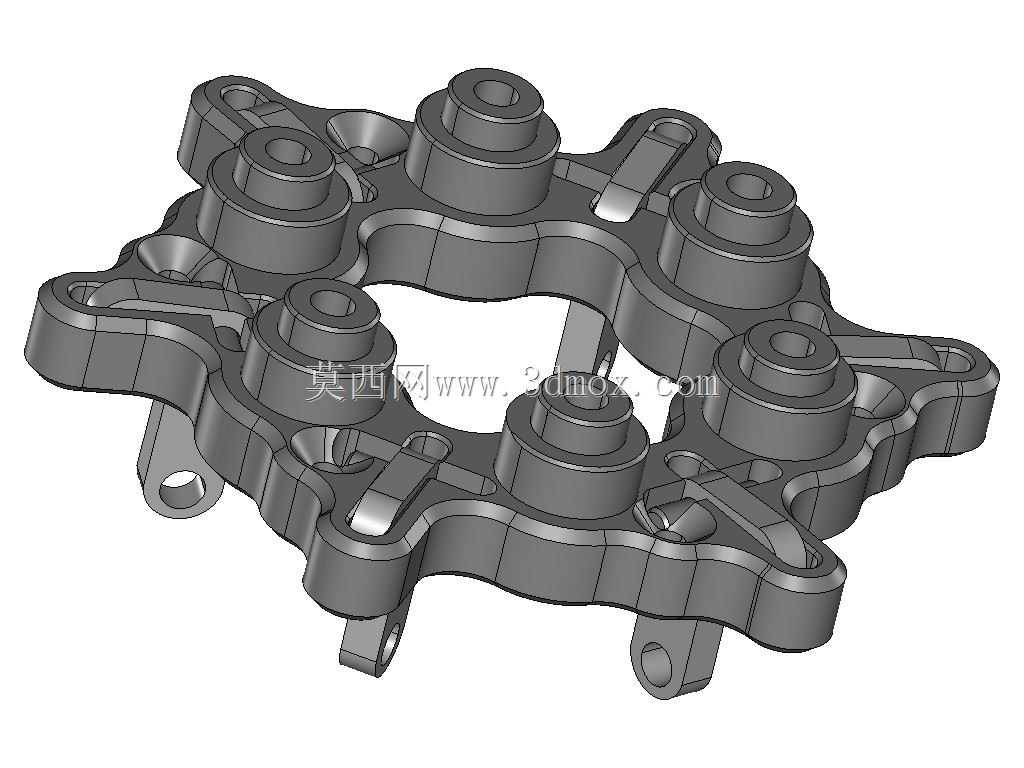

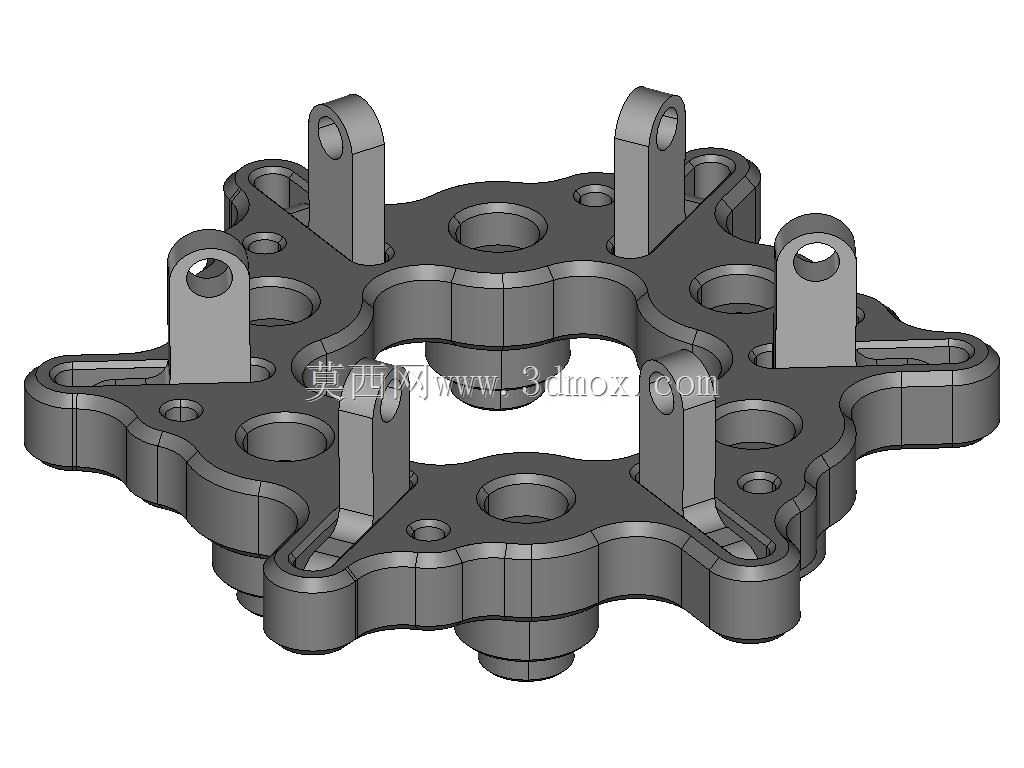

　　从结构功能来看，该部件作为离合器总成的核心压盘承载件，整体采用多凸耳周向均布的结构设计，六个带安装孔的凸耳沿圆周方向均匀排布，每个凸耳上的通孔用于安装锁止销与复位弹性元件，凸耳根部做了大圆弧过渡处理，避免高应力工况下出现应力集中断裂的问题。主体盘面采用多孔镂空设计，并非单纯为了减重，这些分布在盘面的通孔一方面是为了离合器工作过程中的散热通风，避免长时间半联动或者高负荷下热量堆积导致摩擦片性能衰减，另一方面是为了适配原厂离合器盖的安装定位，同时预留了调整启动阶段接合特性的空间，允许用户根据自身驾驶习惯调整锁止机构的介入转速，兼顾日常骑行的平顺性与赛事场景下的动力锁止需求。

　　设计过程中首先要匹配原厂离合器的安装边界，中心的大尺寸通孔需要完全适配变速箱输入轴的安装尺寸，周向的定位凸台要和原厂离合器从动盘、摩擦片的定位槽完全契合，不需要额外改动原厂离合器的其他部件就可以直接替换安装，降低改装的加工成本与适配难度。盘面的厚度经过反复校核，既要保证高压紧力下的结构刚性，避免盘面受力变形导致压合不平整出现偏磨，又要控制整体重量，减少离合器总成的转动惯量，提升发动机的转速响应速度。锁止臂的铰接位置经过力学计算，确保离心力转化的压紧力曲线符合大排量发动机的扭矩输出特性，在低转速区间附加压紧力极小，保证离合器接合的平顺性，避免起步或者低速换挡时出现闯动，当转速超过设定阈值后，锁止销在离心力作用下沿斜面滑动，逐步叠加压盘压力，到高转速大扭矩输出区间时，附加压力达到峰值，完全锁止离合器避免打滑。

　　从安装适配的边界尺寸来看，该部件的外径完全匹配一代 Hayabusa 车型的离合器壳体内部空间，不会和离合器盖、分离轴承等周边部件产生运动干涉，每个凸耳上的安装孔位严格对应原厂压盘的固定螺栓位置，配套的M5×10埋头六角镀锌螺栓、M6螺母螺栓与垫圈都采用标准件规格，用户不需要单独定制紧固件，日常维护更换时也容易采购配件。压盘表面预留的钢制按钮安装位，用于嵌入硬化处理的钢制垫块，直接和锁止臂接触，避免锁止臂反复冲击压盘本体造成磨损，延长整个部件的使用寿命，锁止臂采用激光切割加工，推荐使用略微硬化的钢材制作，兼顾耐磨性与抗冲击性能，销钉采用5mm直径的不锈钢材质，避免长期使用出现锈蚀卡滞，保证锁止机构动作的顺畅性。

　　实际装车使用时，该结构不需要对离合器的分离机构做任何改动，离合手柄的操作力度和原厂状态基本保持一致，不会因为加装锁止结构导致离合手感变重，日常街道骑行时低转速区间的驾驶感受和原厂离合器几乎没有区别，只有当发动机转速拉升到中高转区间，大扭矩输出时锁止结构才会介入，这时候可以明显感觉到动力传递更加直接，不会出现原厂离合器高转打滑时的转速虚高、动力脱节的问题。对于经过动力改装的车型，比如加装涡轮、扩缸或者升级传动系统的车辆，这种锁止离合器可以承受远超原厂设计的扭矩输出，不需要频繁更换摩擦片或者升级多片式离合器总成，成本更低同时可靠性更高，在直线加速赛事中，这种结构可以保证起步瞬间大扭矩冲击下离合器不会打滑，把发动机的动力完全传递到后轮，提升加速成绩，同时镂空的盘面结构可以在车辆行驶过程中带动空气流动，带走离合器摩擦产生的热量，连续多次全油门加速也不会出现热衰减，适合高强度的赛事使用场景。
