Duet3CNC设备悬挂式防护装甲结构

　　这款悬挂式防护结构，主要适配workbee及同系列搭载Duet3控制方案的桌面级CNC加工设备，作为控制核心的外置防护组件使用。日常车间加工场景中，桌面CNC常面临切屑飞溅、切削液滴落、操作时工具意外磕碰的问题，裸露在外的控制模块接线端口、调节旋钮、状态显示屏很容易被铝屑、木粉侵入缝隙，或是被掉落的扳手、工件磕碰损伤，这款防护装甲正是针对这类实际工况设计的外挂护件。

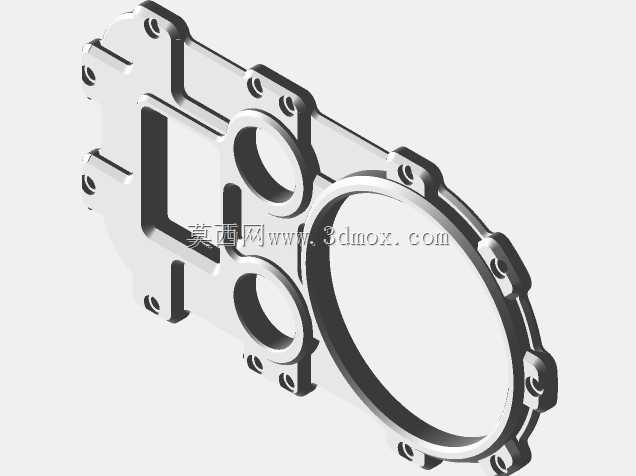

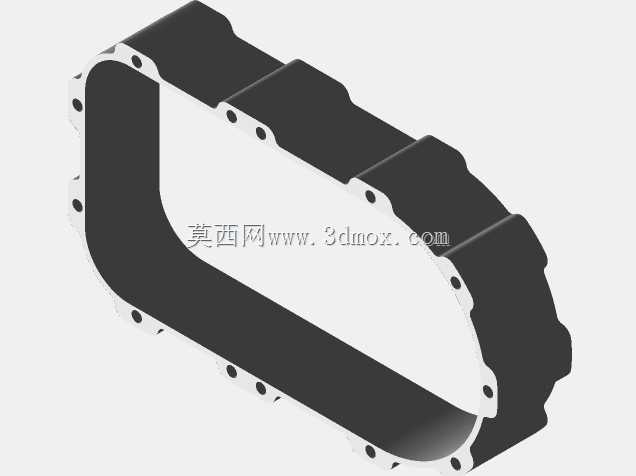

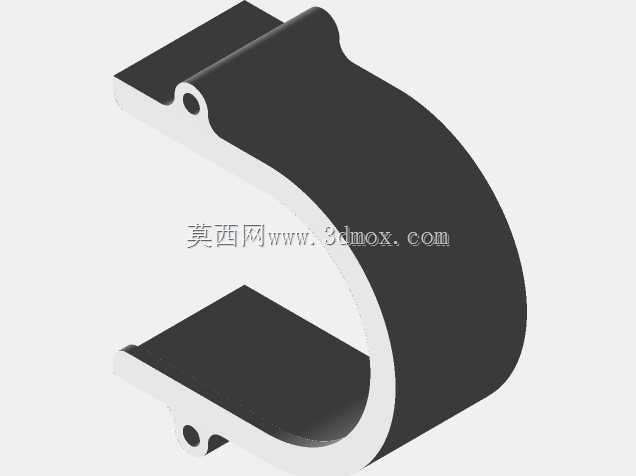

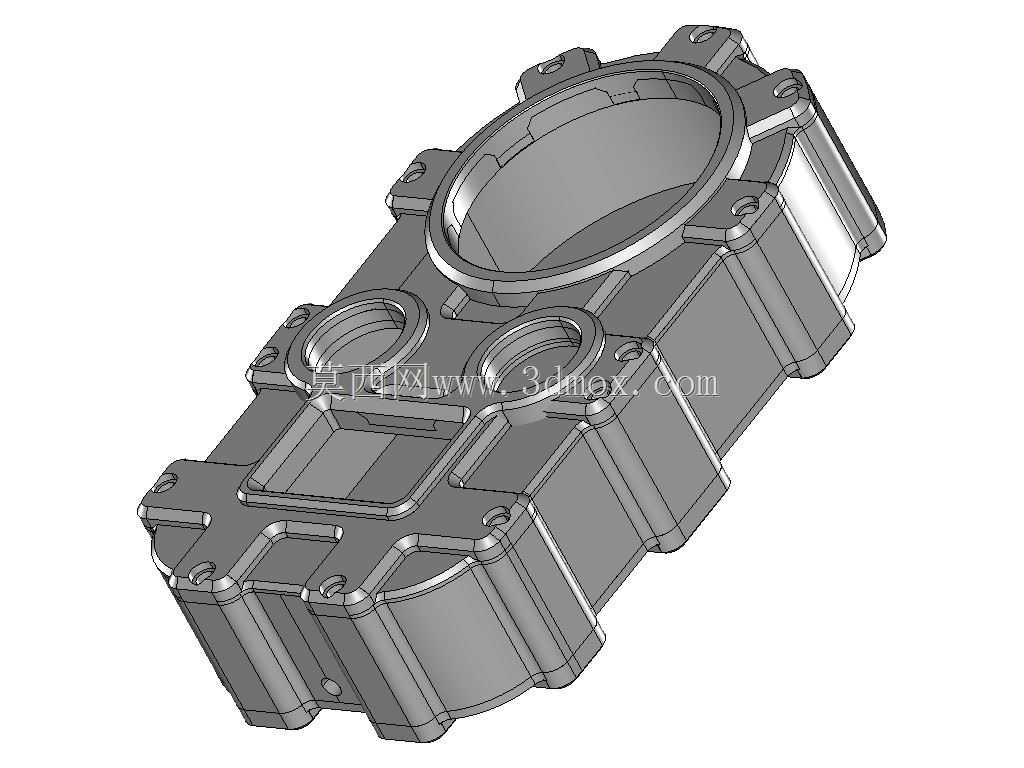

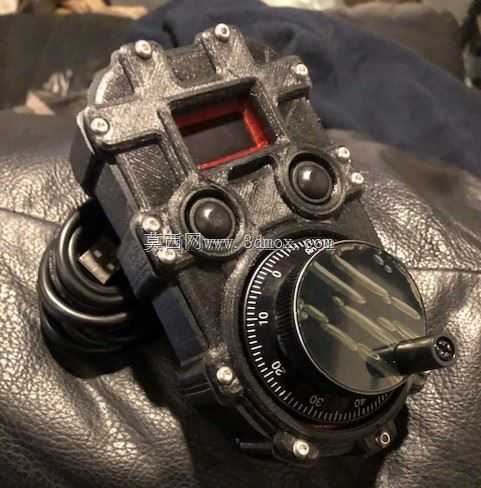

　　从功能特性来看，结构整体采用包覆式设计，正面预留了状态显示屏的观察窗口，窗口边缘做了凸起挡边，避免液体顺着面板流进屏幕缝隙；三个功能调节旋钮的位置做了下沉式避让槽，既不会干涉旋钮的旋转调节操作，又能在发生侧向磕碰时先接触护件本体，分散冲击力，保护旋钮的调节轴不会受侧向力弯折。侧面集成的刻度调节盘区域，护件做了环形凸起防护圈，刻度盘表面与防护圈端面预留了1.2mm的安全间隙，日常调节时手指可以顺畅伸入操作，发生正面撞击时防护圈会先承接冲击力，避免刻度盘玻璃被撞碎、调节拨杆被撞变形。护件底部预留了走线缺口，控制模块的外接数据线、电源线可以从缺口处规整引出，缺口边缘做了R2圆角处理，避免长期使用过程中割伤线材绝缘层。

　　设计思路上，这款护件没有采用常见的硬质塑料或金属材质，而是明确适配TPU柔性材料打印成型，柔性材质本身具备一定的缓冲吸能特性，相比硬质ABS或PLA打印件，受到撞击时不会出现脆裂，也不会因为硬接触刮花设备控制模块的表面漆面。悬挂式的安装结构没有在设备本体上额外打孔，而是利用控制模块本身的安装螺丝位做挂点，护件背部设计了与控制模块外壳轮廓匹配的定位卡槽，安装时直接卡入对应位置，拧紧原有固定螺丝即可完成装配，不需要额外做改装，也不会破坏设备原有结构的完整性。

　　从安装边界与尺寸匹配来看，护件整体轮廓完全贴合Duet3控制模块的正面外形，边缘超出控制模块本体的距离控制在3mm以内，不会额外占用过多的设备安装空间，即使是安装空间紧凑的小型桌面CNC机架上，也不会和旁边的驱动模块、走线槽发生干涉。护件的安装挂点位置公差控制在±0.1mm，和原设备螺丝位完全对齐，安装后不会出现错位、翘边的问题，护件内表面和控制模块面板之间预留了0.5mm的间隙，避免长期使用过程中摩擦刮花面板表面的标识文字。

　　实际使用场景中，这类柔性悬挂护件除了基础的防磕碰、防切屑功能外，TPU材质本身的阻尼特性还能吸收一部分设备运行时产生的高频振动，减少控制模块内部接线端子因为长期振动出现松脱的概率。护件表面做了仿金属做旧的纹理设计，既可以掩盖日常使用产生的划痕，也能和工业设备的整体风格匹配，不会显得突兀。针对CNC加工时常见的木屑、铝屑堆积问题，护件表面没有设计多余的凹槽缝隙，切屑落在表面后可以用毛刷轻松清扫，不会出现积屑难以清理的问题。

　　结构细节上，所有的受力位置都做了加厚处理，挂点位置的壁厚达到2.5mm，保证长期悬挂不会出现断裂变形；旋钮避让槽的位置做了加强筋连接到护件主体，避免受到侧向撞击时槽位断裂。屏幕窗口的内侧预留了密封胶条的安装槽，用户如果有防水防尘的更高需求，可以在槽内粘贴薄款泡棉胶条，进一步提升防护等级，应对切削液喷淋的加工场景。刻度盘位置的防护圈上做了对位标记，安装时可以快速和刻度盘的零位对齐，保证护件安装后不会遮挡刻度标识，不影响操作人员读取刻度数值。
