摩托车用Motec仪表板安装固定支架结构

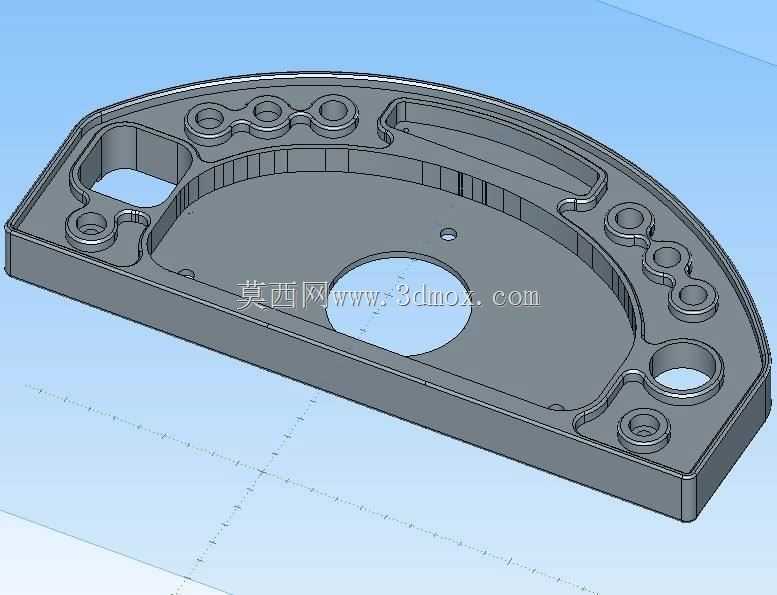

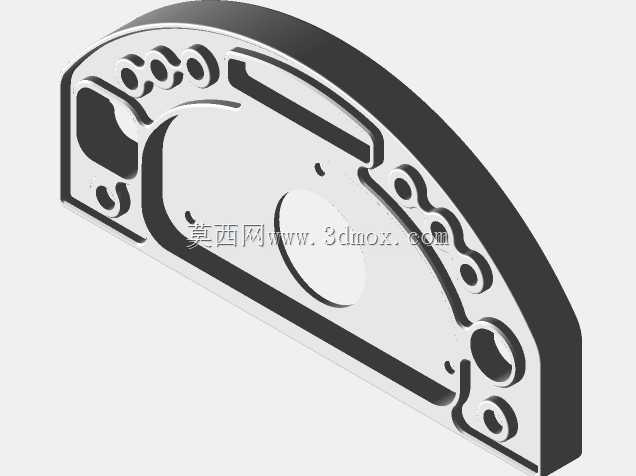

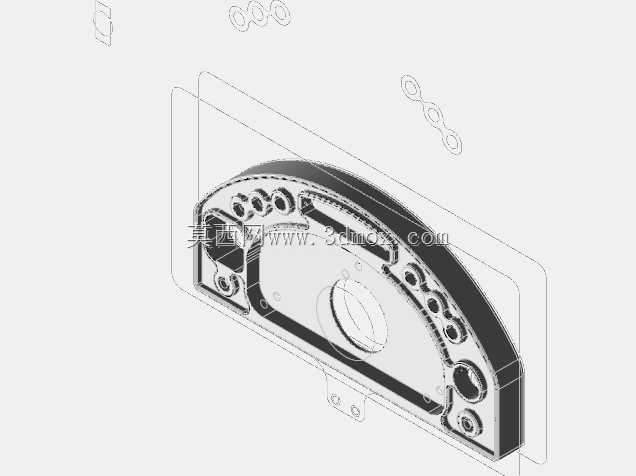

　　在摩托车性能改装的实际作业场景里，电控单元与周边控制部件的安装固定一直是容易被忽略但直接影响整车可靠性的环节，尤其是加装Motec全替换式仪表、boost增压控制器以及多组自定义功能开关时，原厂预留的安装位往往无法匹配改装件的布局需求，随意采用扎带捆绑、通用角码拼接的固定方式，不仅会让车把附近的走线杂乱无章，在车辆长期行驶产生的持续振动下，还容易出现部件松动、接插件松脱甚至部件磕碰损坏的问题，严重时还会干扰驾驶操作，带来安全隐患。这款安装支架的设计，正是针对这类改装场景的实际痛点展开，整体采用一体化板式结构，没有多余的分体拼接部件，从根源上减少了连接位置的松动风险。支架的主体轮廓贴合摩托车车头仪表区域的安装曲面，

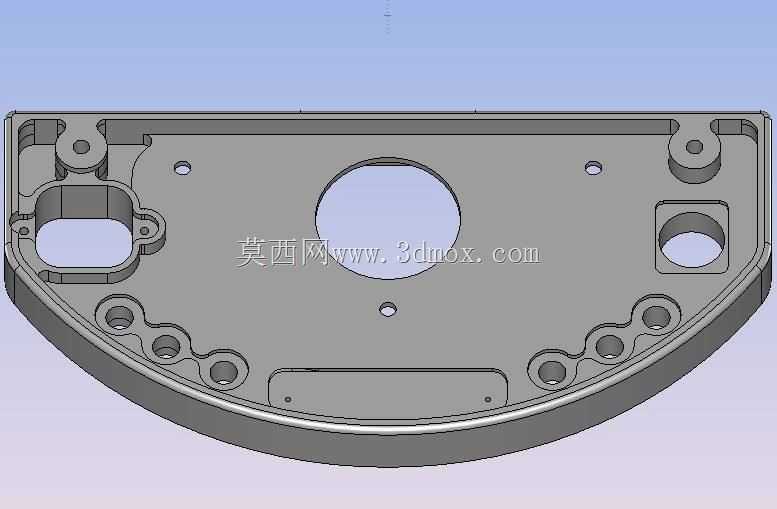

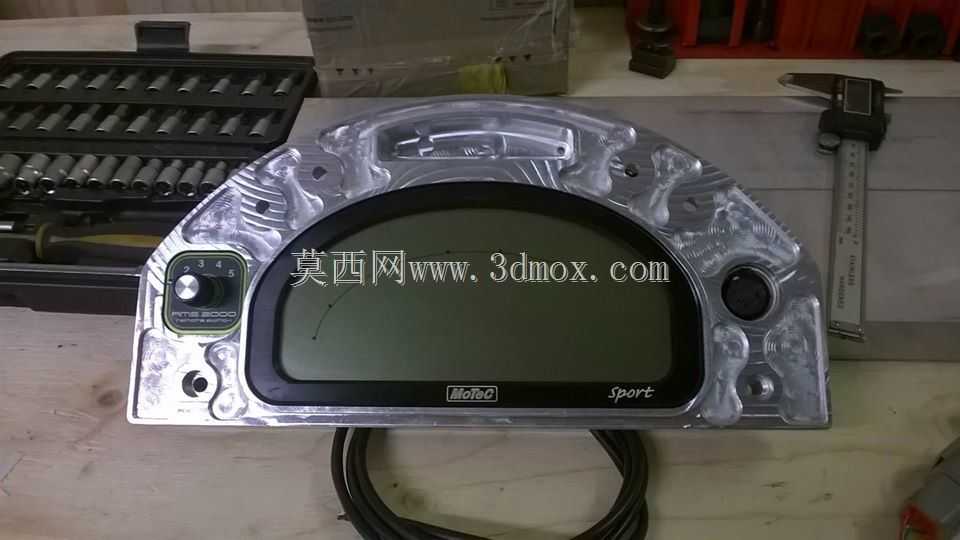

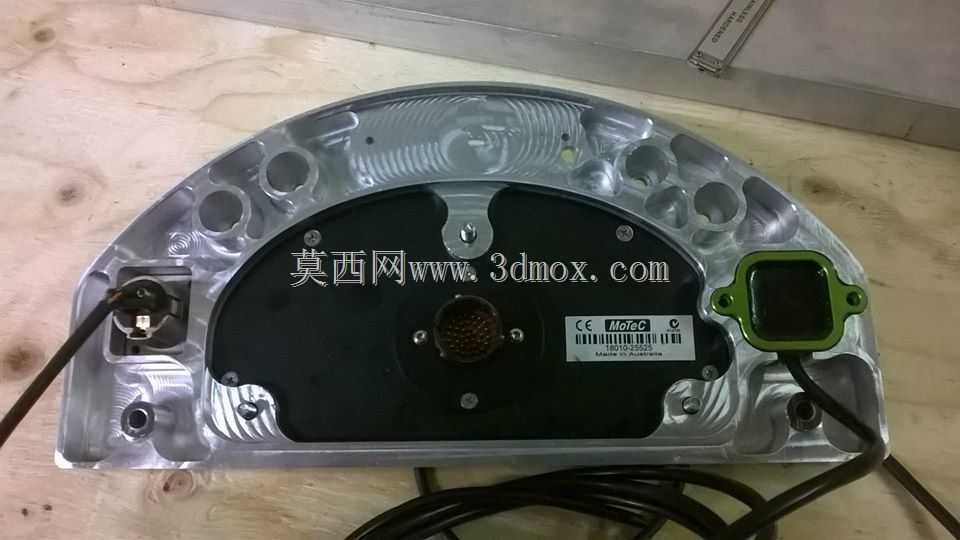

　　边缘做了等厚度的翻边加强处理，在不额外增加整体壁厚的前提下，大幅提升了薄板结构的抗扭刚度，能够承受越野路段、高转速工况下传递过来的持续振动，避免支架长期使用后出现疲劳变形。支架上的安装孔位做了分区布局，其中大尺寸的中心避让孔，是为了匹配Motec仪表底部的接插件出线空间，避免安装时仪表底部的线束插头与支架平面产生硬干涉，同时也能给仪表背面的散热区域留出足够的空气流通间隙，防止仪表长时间工作时热量在封闭空间内积聚。沿支架弧形边缘排布的多组不同孔径的安装孔，分别对应boost控制器、不同功能的拨杆开关、按键开关的安装尺寸，每个孔位周边都做了局部的凸台加厚处理，一方面是为了增加螺纹连接的啮合长度，提升紧固件的连接强度，

　　另一方面也能平衡不同安装位置的受力，避免单个部件安装后局部应力集中导致的支架开裂。支架上预留的多个沉头固定孔，用于将整个支架总成固定在车头的原厂安装基座上，沉头结构可以让紧固件的端面完全沉入支架平面以下，不会突出表面刮蹭仪表或者其他部件的外壳，同时也让整体安装后的外观更加整洁。在走线设计上，支架内侧预留了连续的走线凹槽，仪表、控制器、各个开关的线束可以顺着凹槽规整排布，用少量扎带即可完成线束固定，避免线束外露在行驶过程中被拉扯、磨损。设计过程中充分考虑了CNC加工的工艺可行性，所有的内角位置都做了适配铣刀加工半径的圆角处理，没有出现无法加工的清角死角，支架的壁厚保持均匀，没有出现壁厚突变的区域，既减少了加工过程中的材料去除量，

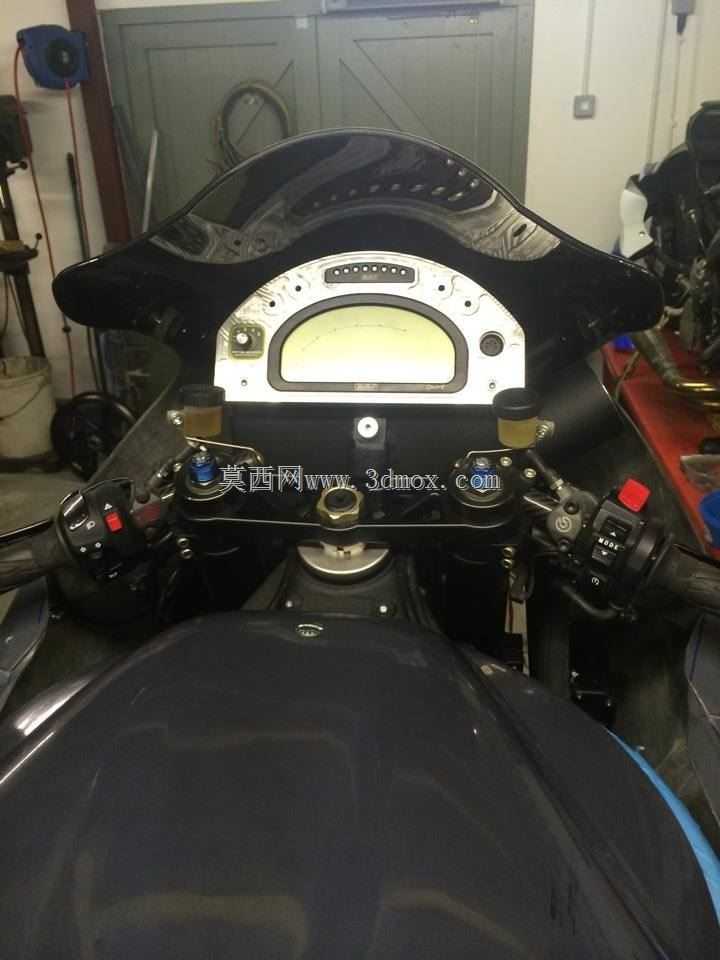

　　也避免了后续如果采用金属材质加工时，热处理环节出现的变形问题。安装边界上，支架整体的弧形轮廓完全避开了车把转向时的运动干涉区域，在车把打到左右最大转角时，支架以及上面安装的所有部件都不会与车把、上联板、离合刹车手柄产生磕碰，同时支架的安装高度也经过匹配，安装完成后仪表的观察角度刚好处于骑手驾驶时的正常视线范围内，不需要骑手大幅低头就能读取仪表上的转速、增压值、温度等关键数据，各个开关的位置也布置在骑手手指可以自然触及的范围内，骑行过程中不需要大幅移动手部就能完成功能操作，兼顾了安装可靠性与操作便利性。不同于通用型的可调安装支架，这款支架的所有孔位都是针对对应型号的Motec仪表、常用规格的boost控制器以及常规改装开关的尺寸做的精准匹配，安装时不需要额外打孔或者做位置调整，直接对位锁紧即可完成装配，大幅减少了改装现场的配做工作量，也避免了现场加工带来的尺寸误差、孔位毛刺等问题。支架的整体厚度控制在合理范围内，既保证了足够的结构强度，也不会过度增加车头部位的重量，避免影响车辆的转向操控手感。
