法兰连接式双端密封传动轴结构

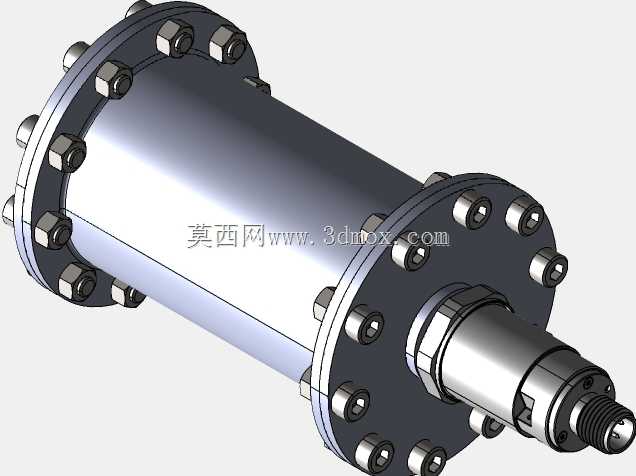

　　该轴类组件主要应用于需要实现回转动力传递、同时兼顾腔体密封隔离的工业场景，常见于流体输送设备、真空腔体传动端、高压工况动力输入输出位置，可在两侧存在压差、介质隔离需求的工况下完成扭矩传递，避免腔体内介质沿轴向外泄，同时阻挡外部杂质进入腔体内部。从结构布局来看，主体采用筒状壳体作为支撑基体，两端均设置圆形法兰安装面，法兰端面沿圆周方向均匀分布内六角圆柱头螺栓安装位，螺栓孔的节圆尺寸、孔径大小匹配通用法兰连接标准，安装时可直接与对接设备的法兰端面贴合，通过螺栓预紧力实现端面压紧，配合端面密封垫即可完成壳体部分的固定与静密封，安装边界清晰，无需额外设计定制转接结构即可适配多数同规格法兰接口。

　　轴体部分贯穿整个筒状壳体中心，一端为光轴配合段，用于安装轴承、密封件等支撑回转部件，另一端设置外螺纹轴头，可通过锁紧螺母实现传动轮、联轴器等外接动力部件的轴向固定，轴肩位置设置多道阶梯结构，分别对应骨架油封、轴承内圈、隔套的安装定位，每道阶梯的轴径差、轴向长度均经过公差匹配，保证装配后各部件无轴向窜动，回转过程中同轴度偏差控制在合理范围内。壳体内部预留了轴承安装腔与密封件安装槽，两端的密封结构采用多道组合密封形式，靠近法兰外侧的位置设置防尘密封，阻挡外部粉尘、切削液等杂质进入轴承腔，靠近腔体内侧的位置设置耐压密封件，可承受一定的腔体内压，避免介质沿轴与壳体的配合间隙泄漏。

　　设计过程中优先考虑了装配工艺性，所有螺栓安装位均预留了足够的扳手操作空间，内六角螺栓的选用可在法兰周边空间受限的场景下完成拧紧操作，无需大角度转动扳手即可达到要求的预紧扭矩。轴端的螺纹段长度经过核算，既可以满足不同厚度联轴器、传动轮的安装调节需求，又不会因为螺纹过长导致锁紧后轴头突出量过大，干涉周边其他部件的安装。筒状壳体的外径尺寸与法兰外径形成合理的尺寸差，既保证壳体本身的结构强度，可承受传动过程中的径向载荷与扭矩反力，又不会因为壳体过厚导致整体重量过大，增加安装对接时的操作难度。

　　从实际使用角度出发，该结构的回转支撑采用两端对称布置的轴承形式，可同时承受径向载荷与一定的轴向载荷，适配正反转、转速波动的传动工况，轴承腔预留了润滑脂填充空间，装配时填充足量润滑脂即可满足长时间运转的润滑需求，无需频繁加注维护。两端法兰的连接形式让该组件可直接作为独立的传动密封单元使用，无需在主机设备上额外设计复杂的轴系支撑结构，降低主机的设计与装配难度，同时后期维护时可整体拆卸更换，减少设备停机维护的时间。轴体表面的加工精度、各配合面的粗糙度要求均按照通用机械传动部件的标准设定，密封配合面的粗糙度满足密封件的使用寿命要求，避免因为表面粗糙度过大导致密封件过早磨损，出现泄漏问题。
