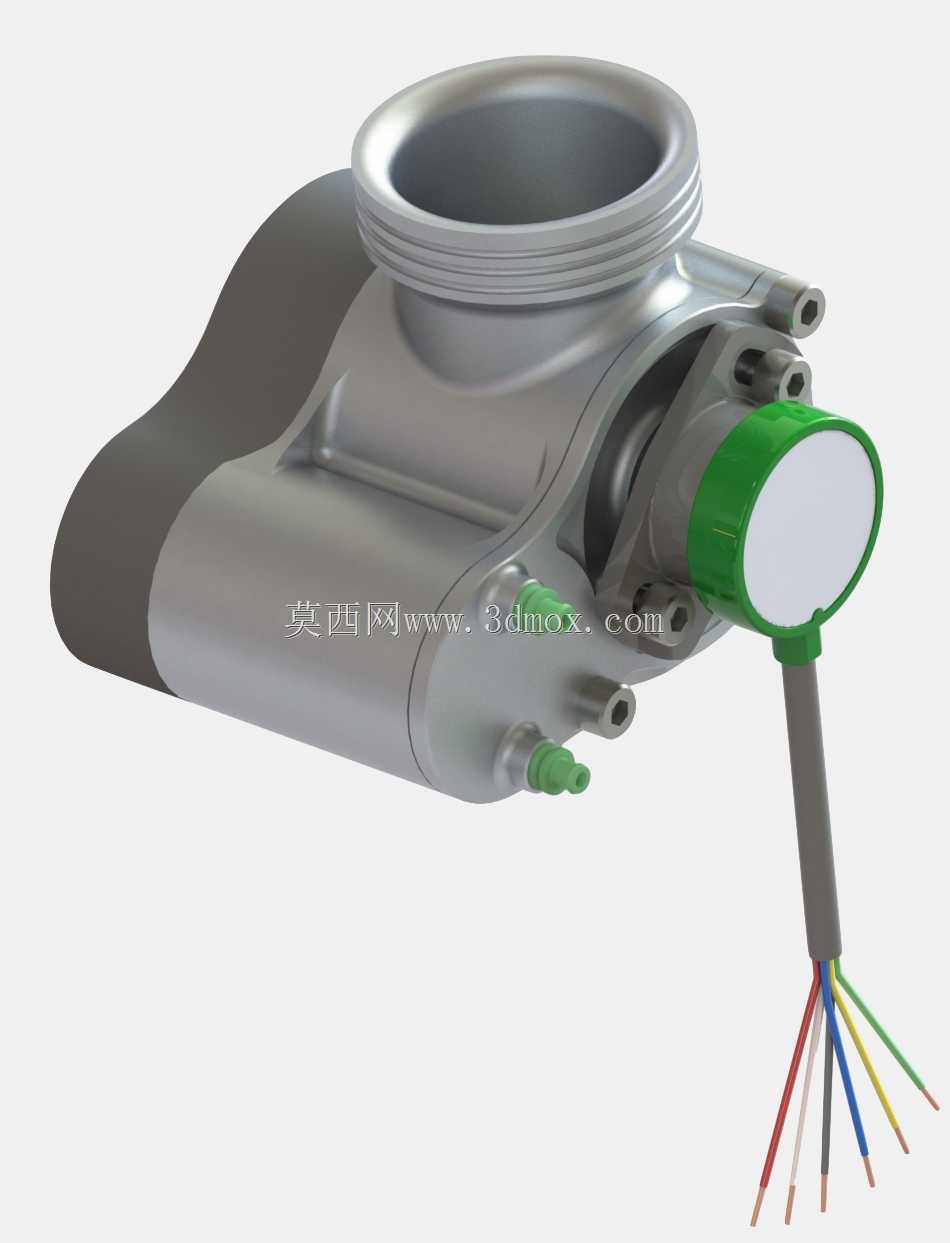

FSAE赛车32mm口径电子节气门控制总成

　　这套32mm通径的电子节气门控制总成，是专为方程式赛事进气系统开发的执行部件，核心适配单缸或小排量高转速赛车发动机的进气流量需求，区别于民用车辆的大口径电子节气门，其通径尺寸经过流量仿真匹配，刚好覆盖FSAE赛事常用发动机的高转进气区间，不会出现低转速时节气门开度过小导致的控制非线性问题，也不会因通径过大造成低扭区间进气流速不足、油门响应滞后的情况。

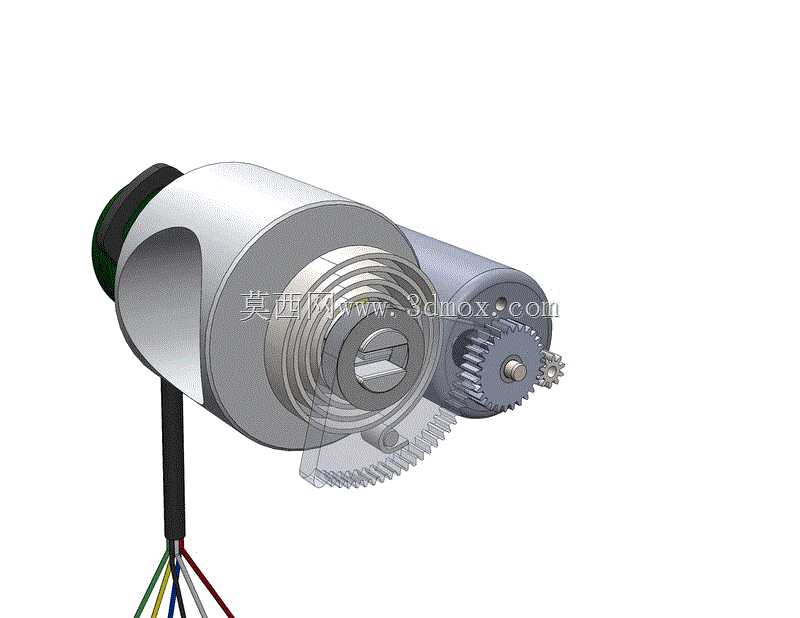

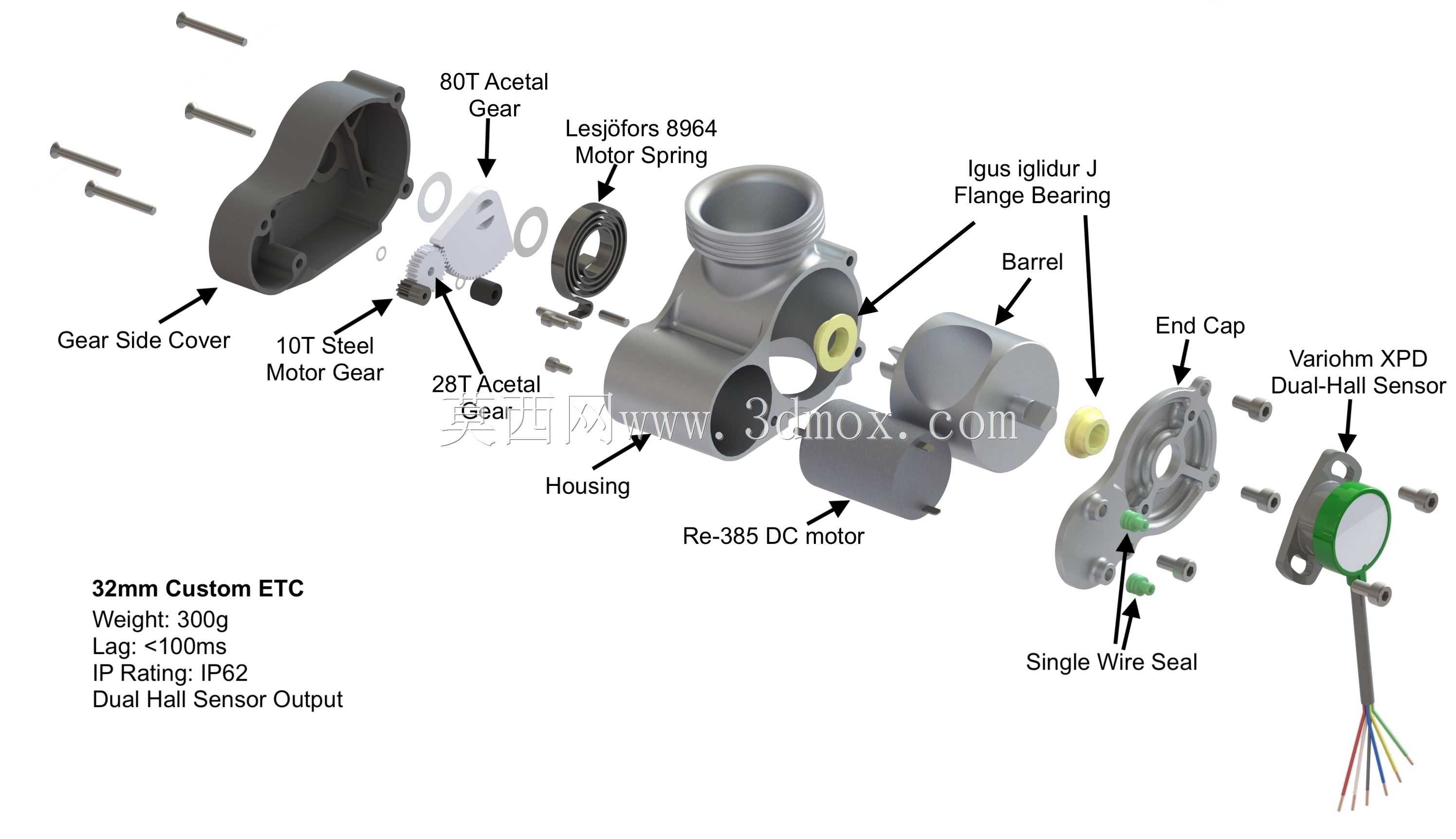

　　从实际装车场景来看，该部件直接安装在发动机进气歧管前端的法兰位，安装面的密封槽尺寸匹配常规32mm进气硅胶管的卡接边界，整体侧向安装空间预留充足，不会与赛车前部的车架管、冷却管路产生干涉，出线端的多芯线束朝向斜下方布置，既避开了进气侧的高温辐射区域，也能避免赛车行驶过程中飞溅的积水、泥沙直接冲刷线束接插件。节气门阀片的驱动端集成了减速齿轮组与回位弹簧结构，驱动电机采用小体积直流伺服单元，配合端盖位置的非接触式霍尔角度传感器，能实时反馈阀片的实际开启角度，不存在传统接触式电位器长期使用后的磨损漂移问题，刚好匹配赛事车辆高振动、高温度交变的使用环境。

　　设计过程中优先考虑了阀片开启的响应速度，从控制信号输入到阀片达到目标开度的滞后量控制在极低区间，能满足赛车动态行驶过程中驾驶员快速操作油门、整车牵引力控制系统快速调整扭矩输出的需求，不会出现民用节气门常见的迟滞感。阀片的转轴采用双轴承支撑结构，两端的密封件选用耐油耐高温的氟橡胶材质，能承受进气侧可能出现的少量油气反冲，也能适应赛事发动机舱内的持续高温工作环境。节气门本体的主体结构采用铝合金材质加工成型，在保证结构强度的前提下尽可能压缩了整体重量，不会给赛车前部增加不必要的簧下质量，外壳的加强筋布置经过振动仿真优化，在发动机高转速振动、赛车过弯侧向加速度的工况下，不会出现结构共振导致的阀片抖动问题。

　　从控制匹配的角度，该节气门的角度输出信号为线性模拟量，能直接适配主流的赛车发动机管理系统，不需要额外加装信号转换模块，回位弹簧的扭矩经过精准匹配，既不会出现电机驱动负载过大导致的响应变慢，也能在系统掉电的极端工况下依靠弹簧力快速回到怠速开度，保证车辆出现电控故障时的基础行驶安全。进气端的接口采用带卡箍槽的圆柱结构，适配赛事常用的钢丝增强硅胶进气软管，安装时不需要额外加工转接法兰，直接卡接即可保证密封可靠性，整体的外部轮廓做了圆角过渡处理，不会在安装维护过程中割伤维修人员的手套或手部，线束出线位置做了应力释放结构，避免赛车长期行驶振动导致的线芯断裂问题。

　　在实际赛事应用中，该节气门的流量特性经过台架标定，阀片从全闭到全开的过程中，进气流量的线性度表现优异，能减少发动机ECU的标定工作量，尤其是在小开度区间的控制精度表现突出，能满足赛车低速过弯、出湾给油时的精细扭矩控制需求，不会出现小开度下扭矩突跳导致的轮胎打滑问题。整体的安装孔位采用标准化的跨距设计，能兼容多数同排量赛事发动机的进气歧管安装位，不需要针对安装点做额外的改装适配，节气门侧面预留的传感器校准接口，能在赛前检修时快速完成角度零点与满量程的校准，不需要拆解节气门本体就能完成维护操作。
