本田CR125摩托车车架三维扫描逆向模型

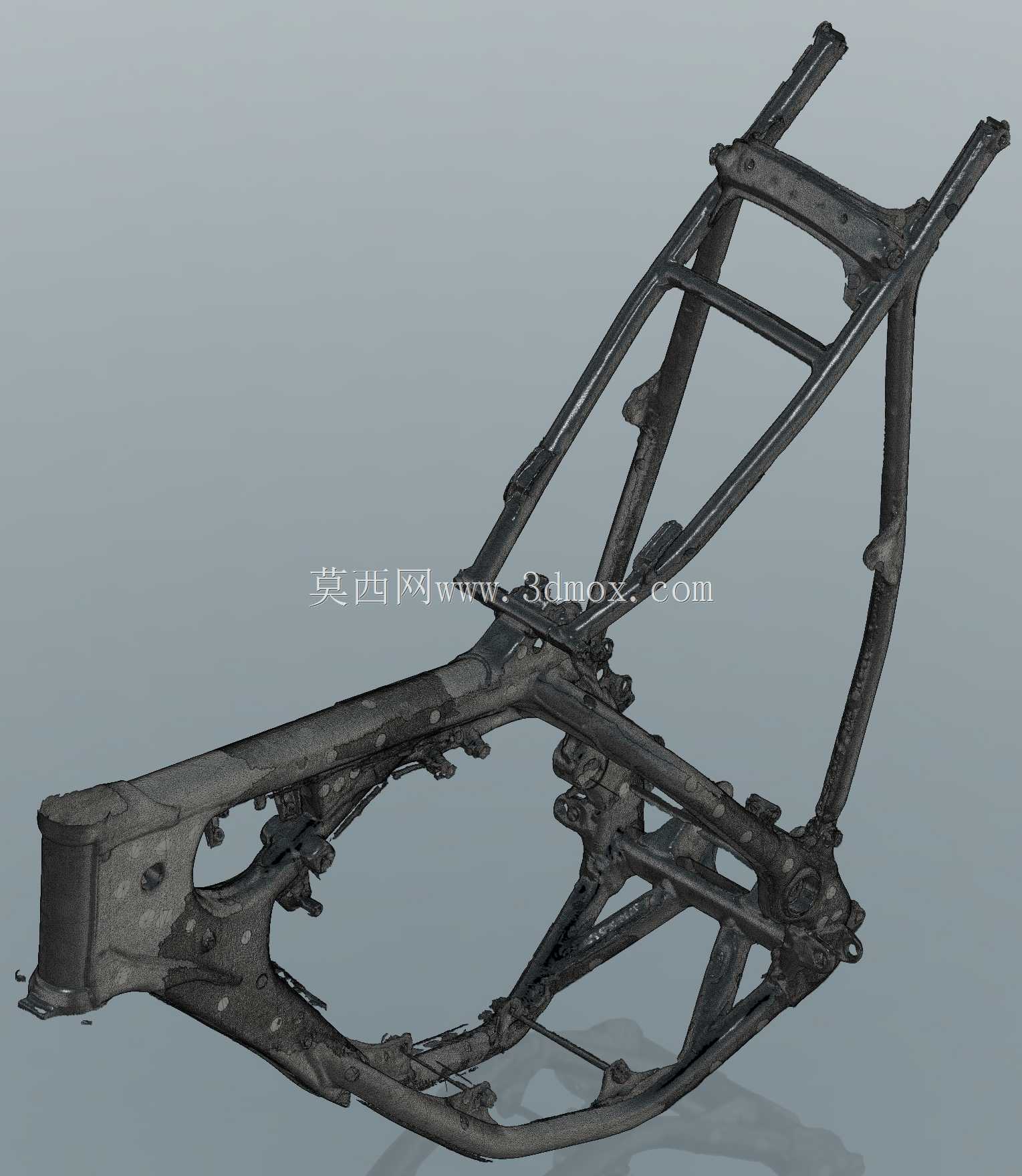

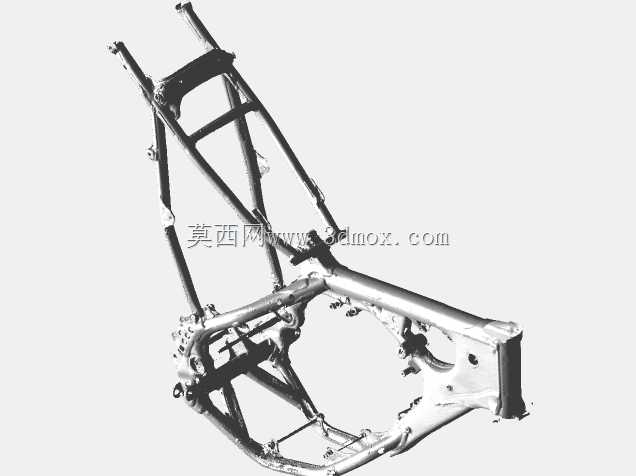

　　在越野摩托车改装、维修替换以及定制化车架开发的实际工程场景中，原厂车架的精准三维数据是所有结构优化、配件适配工作的核心基础，本次完成的本田CR125车架扫描数据，完全基于实车完整拆解后的裸架状态采集，覆盖了车架所有安装点位、管梁弯折弧度、焊接连接区域的真实形态，没有经过任何理想化的参数修正，完全还原量产车架的实际制造公差与装配特征。从实际用途来看，这套扫描数据可直接用于CR125车型的副厂车架开发、改装件匹配校核、事故车架变形检测对比，也能作为小排量越野摩托车车架结构设计的参考基准，帮助设计人员快速理解经典越野钢管车架的载荷传递路径与布局逻辑。不同于正向设计中理想化的等径管、标准弯折半径参数模型，

　　扫描获取的车架数据完整保留了量产件的实际特征：包括头管区域的加厚焊接衬套、发动机悬挂点的冲压安装凸台、后摇臂转轴孔的同轴度实际偏差、座椅安装位的预埋螺母位置、油箱固定卡扣的安装座形态，甚至连钢管弯折处的轻微管径形变、焊接区域的堆料轮廓都完整还原，这些细节是正向设计参数模型无法覆盖的，却恰恰是配件适配、装配校核过程中最容易出现干涉问题的关键区域。从设计思路层面解析，这款经典越野摩托车的车架采用了双摇篮式钢管布局，主管梁从车头管位置向后下方延伸，在发动机两侧形成环绕式的承载结构，既能够给发动机提供充足的安装避让空间，又能在越野跳跃落地时将前轮、后摇臂传递的冲击载荷均匀分散到整个车架结构上，避免局部应力集中；

　　后段尾架采用变径小管径钢管弯折成型，在保证后座、尾部覆盖件安装强度的前提下尽可能降低非承载区域的重量，符合越野车型轻量化的设计需求。在安装边界与尺寸层面，扫描数据完整保留了所有接口的实际空间位置：车头管的内径、转向限位块的凸起高度与角度直接决定了上联板、下联板以及转向柱的适配尺寸，发动机三个主悬挂点的相对空间坐标是改装大排量发动机、替换发动机衬套时必须匹配的核心参数，后摇臂安装孔的中心距、孔位同轴度直接关系到后轮行驶的直线性与后减震的工作行程，脚踏安装位、侧撑安装点、油箱固定点、座椅卡扣位的空间坐标，都可以直接作为改装件设计的定位基准，不需要再反复对实车进行人工测量，能够大幅缩短改装配件的开发周期，减少试装过程中的修模次数。

　　在逆向扫描的采集过程中，针对车架不同区域的特征精度需求做了差异化的采集策略：头管、摇臂孔、发动机安装孔这类有配合要求的关键区域，采用最高分辨率进行多视角扫描拼接，保证孔位的圆度、同轴度误差控制在0.1mm以内，满足机加工配件的适配精度要求；对于钢管主体的外轮廓、焊接区域的非配合面，在保证整体形位精度的前提下平衡采集效率，完整保留车架的整体轮廓特征，既控制了数据的整体体量，又能满足结构分析、外观覆盖件设计的使用需求。这类基于实车扫描的车架数据，区别于原厂公开的理论设计图纸，能够反映车辆经过量产制造、实际装配后的真实状态，在维修场景中，可以将事故车的车架扫描数据与这套基准数据做偏差对比，快速定位车架变形的区域与变形量，指导校正作业，避免传统手工测量带来的误差，防止校正后出现车辆跑偏、轮胎偏磨、部件干涉等问题；在定制改装场景中，设计人员可以直接在扫描数据的基础上进行副架修改、悬挂点调整、加强筋焊接位置设计，所有修改都基于真实的车架基础数据，能够提前在三维环境中排查改装件与原有车架、发动机、覆盖件的干涉问题，大幅降低改装试错成本。
