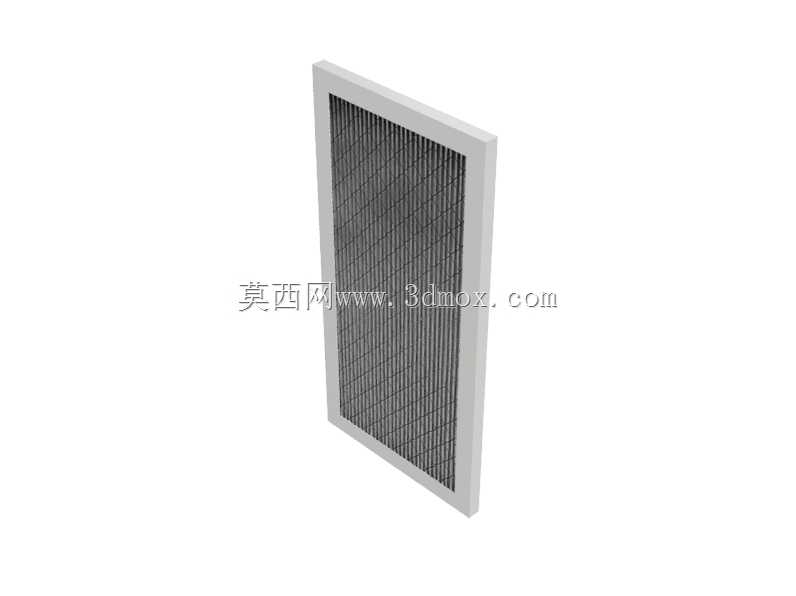

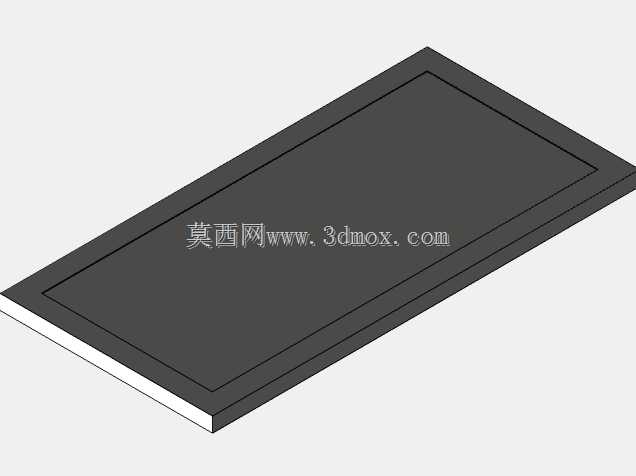

12x24x1英寸MERV13板式空气过滤构件

　　在商用通风系统、家用DIY空气净化装置、小型暖通空调回风段的实际选型场景里，这类12x24x1英寸规格的板式过滤构件是应用占比极高的通用耗材，很多现场做通风改造、净化设备搭建的结构工程师，在做预留安装位设计时，都会优先参考这类成熟量产规格的边界尺寸，避免后期出现耗材替换难、安装间隙漏风的问题。这款过滤构件采用MERV13级过滤精度设计，对应实际使用场景中对PM2.5级细颗粒物、常见花粉、扬尘、织物纤维的拦截需求，既不会因为过滤精度过高导致通风阻力过大增加风机负载，也不会因为精度不足达不到常规室内通风的净化要求，适配普通民用、商用场景下的初级到中级空气过滤需求，很多独立新风系统、柜式空气净化设备的预过滤段或者主过滤段，

　　都会选用同规格的产品作为核心过滤单元。从结构设计逻辑来看，这款过滤构件采用四周纸框围边的结构形式，纸框采用高密度硬纸板压合制成，既能够给内部的折叠滤材提供足够的支撑强度，避免滤材在通风风压作用下出现变形、塌陷，同时纸质边框的重量更轻，安装时不需要额外做承重加固，单人就可以完成更换操作，边框的平整度控制严格，和设备安装位的密封胶条贴合时能够保证足够的接触面积，减少未经过滤的空气从边框缝隙旁通的问题。内部滤材采用打折折叠的排布方式，在1英寸的有限厚度空间内，尽可能拓展了有效过滤面积，相同迎风面积下，折叠结构的滤材展开面积是平面滤材的数倍，既能够降低空气穿过滤材时的面风速，减少通风阻力，也能够提升整体容尘量，延长过滤器的实际使用寿命，

　　减少更换频次。尺寸设计上严格遵循12x24x1英寸的行业通用标称规格，实际生产中会考虑纸框的成型公差，将外框尺寸控制在标准允许的负偏差范围内，保证能够顺利嵌入标准规格的过滤器安装槽，不会出现尺寸过大卡滞、尺寸过小漏风的问题，安装时只需要顺着安装槽的导向推入，让边框和槽位内的密封结构完全贴合，再压紧固定压条就可以完成安装，不需要额外做打孔、裁切等现场加工操作，适配性极强。在实际建模还原过程中，需要重点还原纸框的折边结构、滤材的折叠褶皱形态，尤其是滤材表面的网格支撑结构——很多同类型过滤器都会在滤材的出风面加设金属或者塑料网格，用来支撑滤材，避免滤材在风压作用下被吹得过度凸起，导致滤材褶皱变形、过滤间隙不均匀，

　　这个细节在做设备内部流场仿真、装配干涉检查的时候非常重要，如果建模时忽略了支撑网格的厚度，很容易出现安装时和后方的固定支架干涉的问题。另外，滤材和纸框的粘接密封位置也需要做结构还原，这个位置是过滤器最容易出现漏风的薄弱点，实际生产中会采用热熔胶整圈密封，保证滤材和边框之间没有缝隙，建模时还原这个胶层的厚度，能够帮助设计人员更准确地计算安装位的预留深度，避免因为胶层凸起导致过滤器无法完全推入安装位。从应用场景拓展来看，这个规格的过滤器除了用在常规暖通空调系统里，很多DIY空气净化装置、小型工业设备的通风散热进气过滤、机房精密空调的回风过滤都会选用，因为这个规格是行业内流通量最大的通用尺寸，供应链成熟，采购替换成本低，不需要开模定制特殊尺寸，很多设备厂商在做产品设计的时候，都会优先选用这类通用规格的过滤器作为标配耗材，降低产品的全生命周期使用成本。在做三维结构设计时，还要考虑过滤器的安装方向，滤材的迎风面和出风面的支撑结构密度有区别，通常迎风面的支撑网格更稀疏，减少进风阻力，出风面的支撑网格更密，提供足够的支撑强度，这个方向标识通常会印刷在纸框侧面，建模时可以在对应位置做标识特征，方便安装人员识别方向，避免装反导致滤材被风压吹脱、过滤效果下降。另外，纸框的边缘做了倒圆角处理，避免安装时锋利的纸边划伤操作人员，这个细节虽然小，但在实际批量安装作业中能够有效减少施工损伤，是成熟量产产品都会考虑的人性化设计细节。
