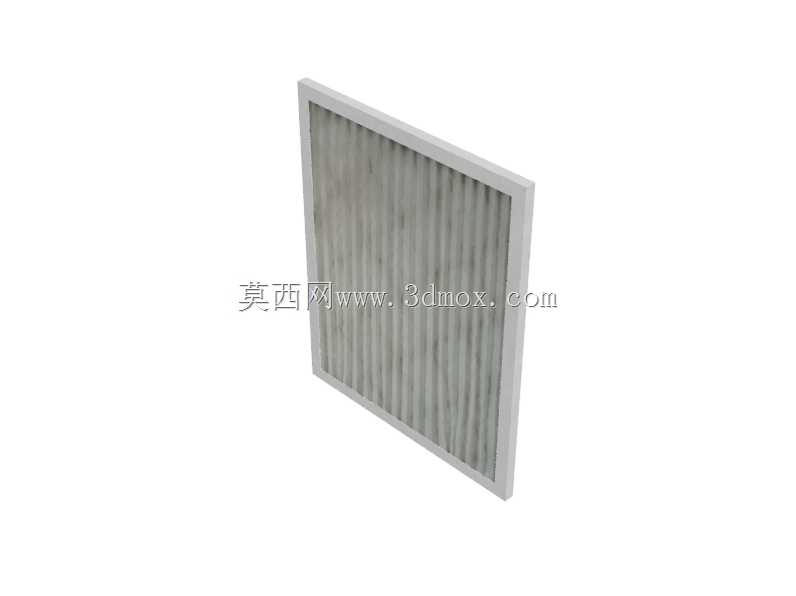

MERV13等级20x25x1英寸板式空气过滤芯

　　在商用中央空调通风系统、洁净车间新风预处理段、家用全屋净化送风回路以及工业设备进气防护结构中，板式空气过滤器是承担初效到中效颗粒拦截的核心基础部件，这类部件的选型适配性直接决定整个风路系统的压损平衡、过滤效率与后续高效滤芯的使用寿命。本次建模的这款过滤芯对应MERV13过滤等级，标称外形尺寸为20x25x1英寸，是北美通风系统中应用占比极高的常规适配规格，建模过程完全参照实际量产产品的实测尺寸完成，没有沿用理想化的理论建模参数，能够直接用于通风系统的整机装配干涉校验、风路模拟仿真的边界条件搭建。

　　从实际使用场景来看，MERV13等级的过滤芯可以有效拦截空气中1-10微米的花粉、尘螨碎屑、燃煤飞灰、细菌气溶胶以及部分焊接烟尘颗粒，既可以作为独立过滤单元安装在普通商用建筑的回风段，也可以作为高效过滤器的前置防护段，安装在HEPA滤芯前端，拦截大粒径杂质以延长高等级滤芯的更换周期。不同于袋式过滤器的深床结构，这款板式滤芯采用折叠滤材加外框支撑的结构，1英寸的薄型厚度决定了它不需要占用过长的风路安装空间，对于原有通风系统改造、设备内部安装空间局促的场景适配性极强，不需要对原有风路法兰结构做大规模改动就能直接替换同尺寸的老旧滤芯。

　　设计层面上，建模时充分考虑了实际产品的制造公差特性，没有将外框与滤材的配合做成完全零间隙的理想状态，还原了纸框或者塑料框滤芯在实际生产中因为折皱、边框压合工艺带来的细微尺寸偏差，这一点对于做装配仿真的工程师来说尤为重要——如果完全按照理论尺寸建模，在做虚拟装配时往往会出现实际安装有富余间隙、模型却显示干涉的问题，参照实测值搭建的模型能够避免这类仿真误差。滤材部分的折距、折高完全对应量产产品的参数，滤材表面的褶皱纹理也做了还原，在做渲染出图、产品展示类工作时可以直接调用，不需要额外做纹理贴图的二次处理；如果是做CFD风阻仿真，也可以基于这个模型的滤材折叠结构，准确计算不同迎面风速下的滤芯压损，避免因为简化模型导致的仿真结果偏离实际工况。

　　安装边界方面，这款滤芯的外框为标准矩形结构，长宽尺寸对应20英寸与25英寸的法兰安装位，安装时只需要将滤芯嵌入带密封胶条的安装槽内，通过压块固定边框即可完成装配，不需要额外的紧固件连接，1英寸的厚度方向预留了足够的密封胶条压缩空间，安装后不会出现边框漏风的短路问题。需要注意的是，由于这类薄型板式滤芯的滤材折叠后整体结构强度有限，建模时也还原了滤材与边框的粘接固定结构，在做结构强度仿真时，可以准确模拟滤芯在额定风速下的形变量，避免因为滤材过度形变导致的过滤面贴合、有效过滤面积下降的问题。

　　对于DIY空气净化设备的爱好者、通风设备结构设计工程师来说，这个模型既可以直接用于自制空净设备的结构设计参考，核对滤芯安装位的尺寸匹配度，也可以用于商用空调机组的BOM表搭建，在整机三维设计阶段直接调入模型完成装配，省去自行测绘建模的时间成本。不同于理想化的概念模型，这款模型的所有结构细节都对应实际量产产品的特征，包括边框的折边结构、滤材的折叠密度、边框与滤材的衔接位置都和实物一致，不管是用于结构干涉检查、装配工艺模拟还是产品宣传渲染，都能够满足工程使用的精度要求，不会出现模型与实物脱节的问题。
