MERV13级16x25x1英寸板式空气过滤滤网

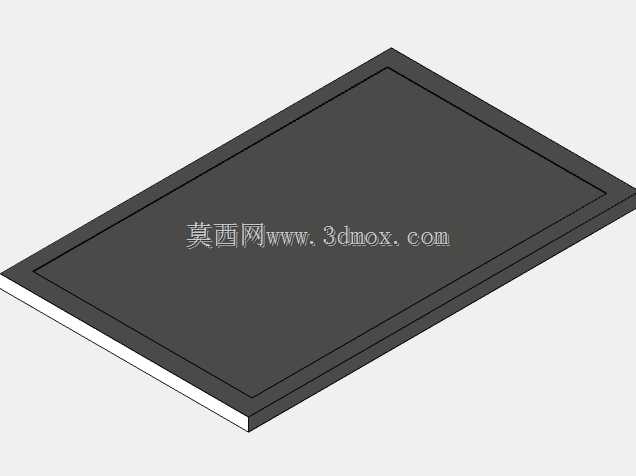

　　在商用通风系统、家用HVAC机组、DIY空气净化装置的搭建与运维场景中，板式空气过滤器是决定送风洁净度、系统风阻平衡的核心耗材部件，本次呈现的MERV13等级板式过滤结构，完全取自实际DIY过滤项目的实物测量数据，还原了量产滤网的真实装配边界与结构细节。从实际使用场景来看，这类16x25x1英寸规格的滤网是北美地区住宅新风系统、窗式净化单元、小型工业送风柜的通用适配尺寸，对应公制标称尺寸约406x635x25mm，设计时特意保留了纸框的制造公差余量，避免建模时采用理想直角、完美平面导致的装配干涉——实际量产的纸框滤网因为纸质边框的折边工艺、滤材打褶后的蓬松度，边框平面度会有0.5-1mm的自然偏差，

　　滤材表面也不会是完全紧绷的理想平面，这些细节在建模时都做了还原，能让结构工程师在做整机风道设计时，更准确地预留安装间隙，不会出现虚拟装配无干涉、实际装机卡滞的问题。从功能特性上看，MERV13等级的滤材可以过滤空气中0.3微米以上的颗粒物，包括花粉、尘螨碎屑、汽车尾气颗粒物、霉菌孢子等常见污染物，同时风阻控制在常规通风机组可承受的范围内，不会因为滤材密度过高导致风机负载过大、送风流量衰减。滤材采用V型打褶结构，在有限的1英寸厚度内最大化拓展过滤面积，相比平铺滤材结构，有效过滤面积提升6-8倍，既延长了滤网的容尘使用寿命，也能在相同过滤效率下降低迎面风速，减少气流通过时产生的湍流噪音。设计过程中没有采用理想化的参数化拉伸建模，

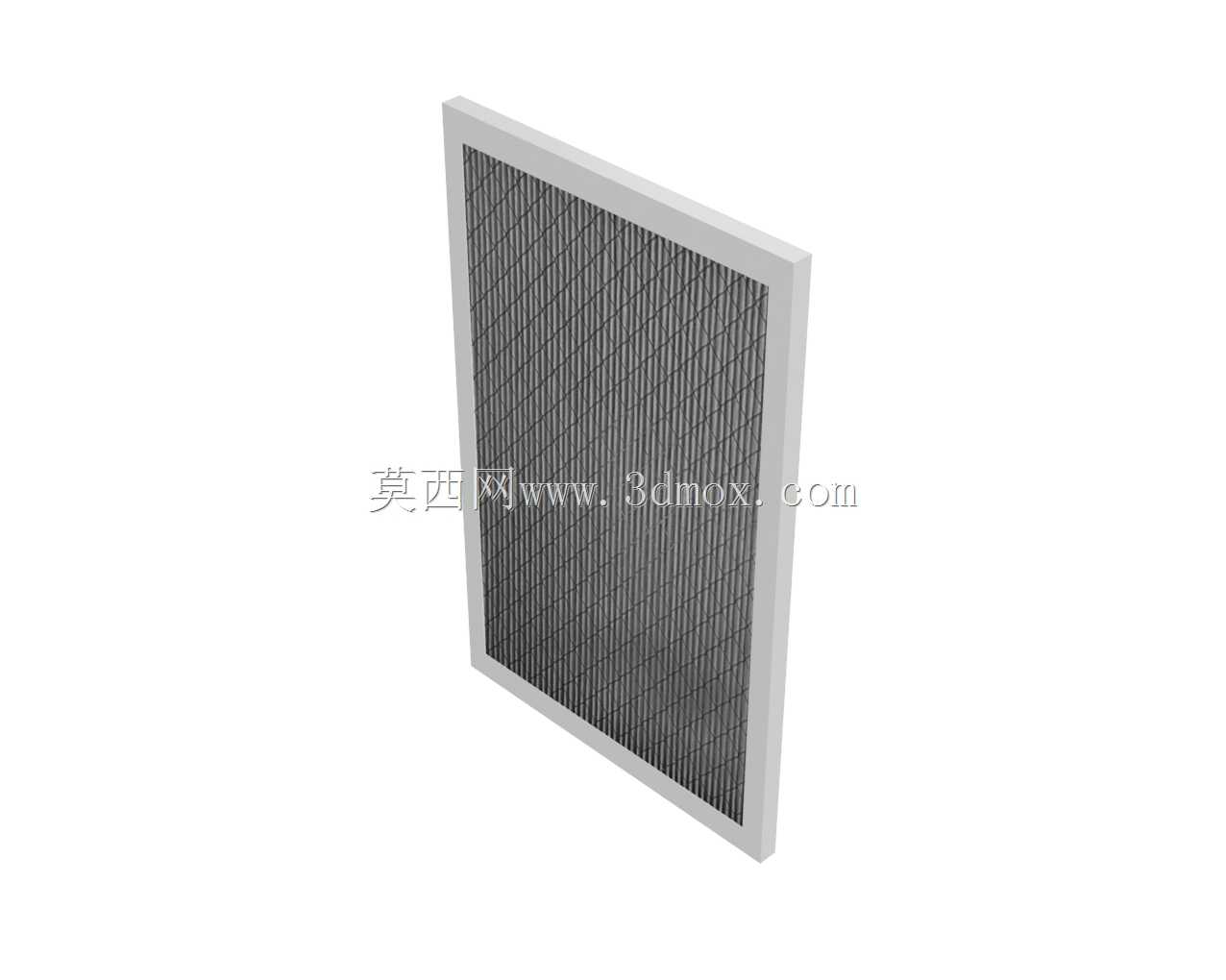

　　而是完全参照实物的结构特征：外围的纸质边框采用折边咬合结构，没有额外的金属固定件，边框内侧有一圈支撑网格，用来承托打褶后的滤材，避免滤材在风压作用下发生凹陷变形、与下游风道部件接触；滤材的打褶间距保持均匀，每英寸褶数控制在12-14褶，这个密度是兼顾容尘量与风阻的最优区间——褶距过密会导致滤材间隙过小，积尘后风阻快速上升，褶距过疏则无法在有限厚度内做足过滤面积，缩短更换周期。从安装边界来看，滤网的整体外形尺寸严格匹配常规1英寸槽位的过滤器安装框，边框厚度均匀，安装时不需要额外的密封胶条，依靠纸框自身的微变形就能与安装槽的侧壁贴合，减少旁通漏风的概率。建模时特意区分了滤材迎风面与背风面的结构差异，迎风面的滤材褶峰更平整，

　　背风面因为支撑网格的压合会有轻微的网格压痕，这些细节可以让渲染效果更贴近实物，也能帮助做流体仿真的工程师更准确地设置滤材的阻力参数，避免因为模型过于理想化导致仿真结果与实际测试偏差过大。对于做净化设备结构设计的工程师来说，这类还原真实制造公差的模型比理想参数模型更有参考价值，在设计滤网安装槽、压片结构、密封结构时，可以直接参照模型的实际外形尺寸做间隙预留，不需要额外考虑量产件的尺寸偏差补偿；对于DIY空气净化装置的爱好者来说，这个模型可以直接用来适配标准尺寸的风机箱体、风道转接件，减少实物试装的调整次数。需要注意的是，纸框结构的滤网不适合在高湿度环境下长期使用，当环境相对湿度持续超过80%时，纸质边框会出现软化变形，导致密封失效，这类场景下需要替换为塑料边框或者金属边框的同规格滤材，而本次建模还原的纸框结构，正是常规干燥通风场景下应用最广泛的结构形式，其成本低、重量轻、易更换的特点，也让它成为民用与商用通风系统中最常用的过滤耗材选型。
